Caiman 340 [11/36] Вал отбора мощности вом

Навесное оборудование монтируется прямо на фланец А (рис.7) или на быстрое прицепное

устройство С (рис.8). Необходимо, чтобы гайки D (рис.8), которые закрепляют оборудование

на машине, были хорошо закручены. Полуприцеп и двуколка монтируются на буксировочной

скобе Е (рис.7). Для монтажа косилки, газонокосилки, снегоотбрасывателя и т.д. на двухколес-

ный трактор, необходимо повернуть руль на 180°. До этого необходимо освободить рычаги

переключения передач F и включения ВОМ G из держателя H, потянуть рычаг фиксации

колонки рулевого управления L и поверните ее на 180° (рис. 9-10). Снова вставьте его после

выбора идеальной позиции руля управления. После поворота руля, рычаги могут снова быть

выставлены в держатели.

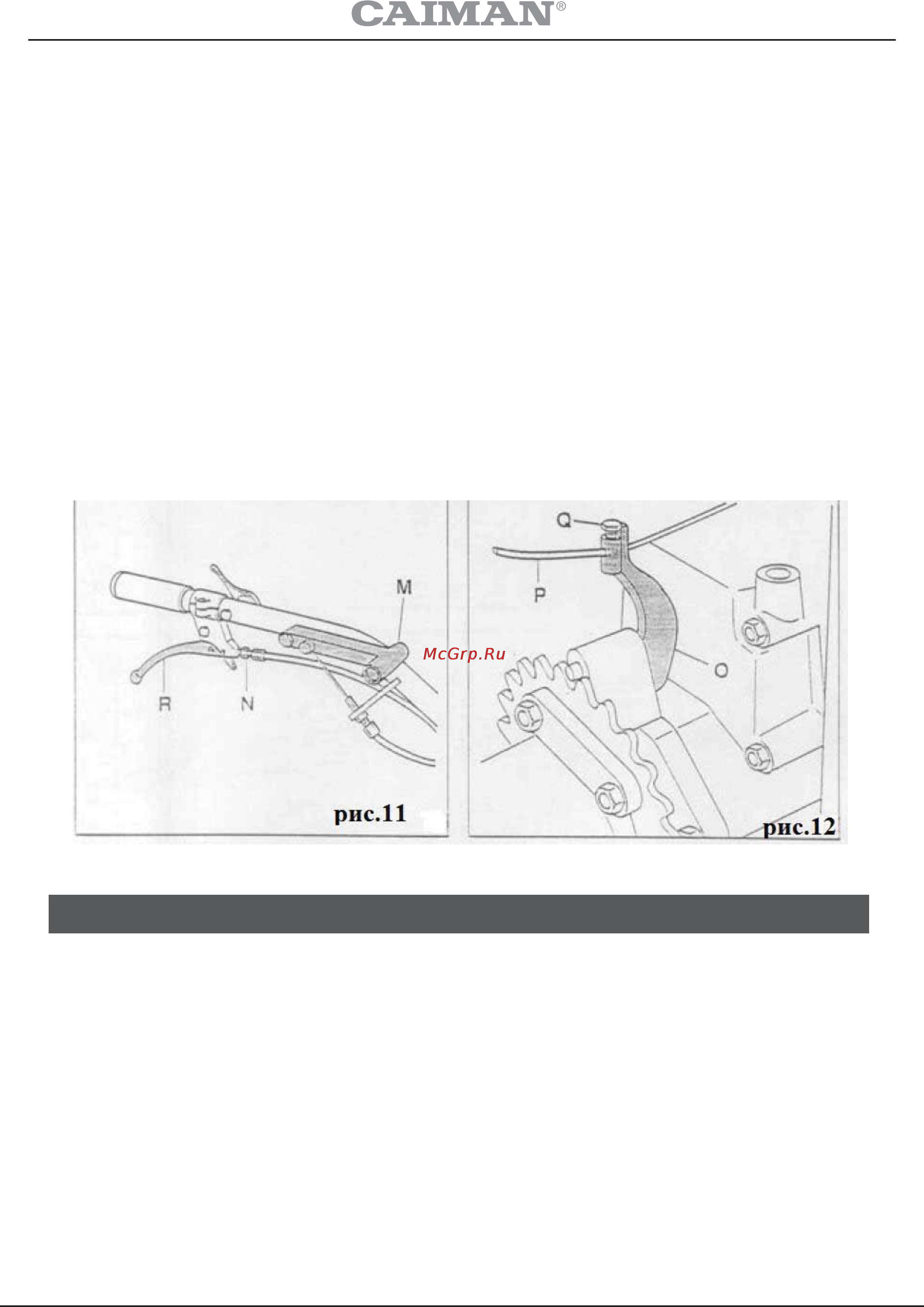

Поскольку мотоблоки 320-330-340 комплектуются автоматическим реверсом, то если вы

повернете руль управления на 180°, вы получите две передних скорости, которые путем пере-

ключения красного рычага М (рис. 11) на руле управления, превращаются в заднюю скорость.

Для мотокосы 600 помимо монтажа боковой косилки необходимо включить рычаг наклона

косилки R, расположенный на руле управления, с селективным рычагом О, расположенным на

контрольном узле, через тросик Р. Закрепив болт Q (рис.12) как следует отрегулируйте тросик

путем регулировки винта N (рис.11).

Это фронтальный вал с 3-зубьями для передачи вращающего момента. Он возвращается

вправо независимо от привода и в зависимости от скорости мотора (965 об/мин при 3600

об/мин мотора). За схемой и измерением фланцев, пожалуйста обращайтесь к рис.12/1.

ВАЛ ОТБОРА МОЩНОСТИ (ВОМ)
