MasterYard MX 18528LET [10/24] Основные узлы и органы управления

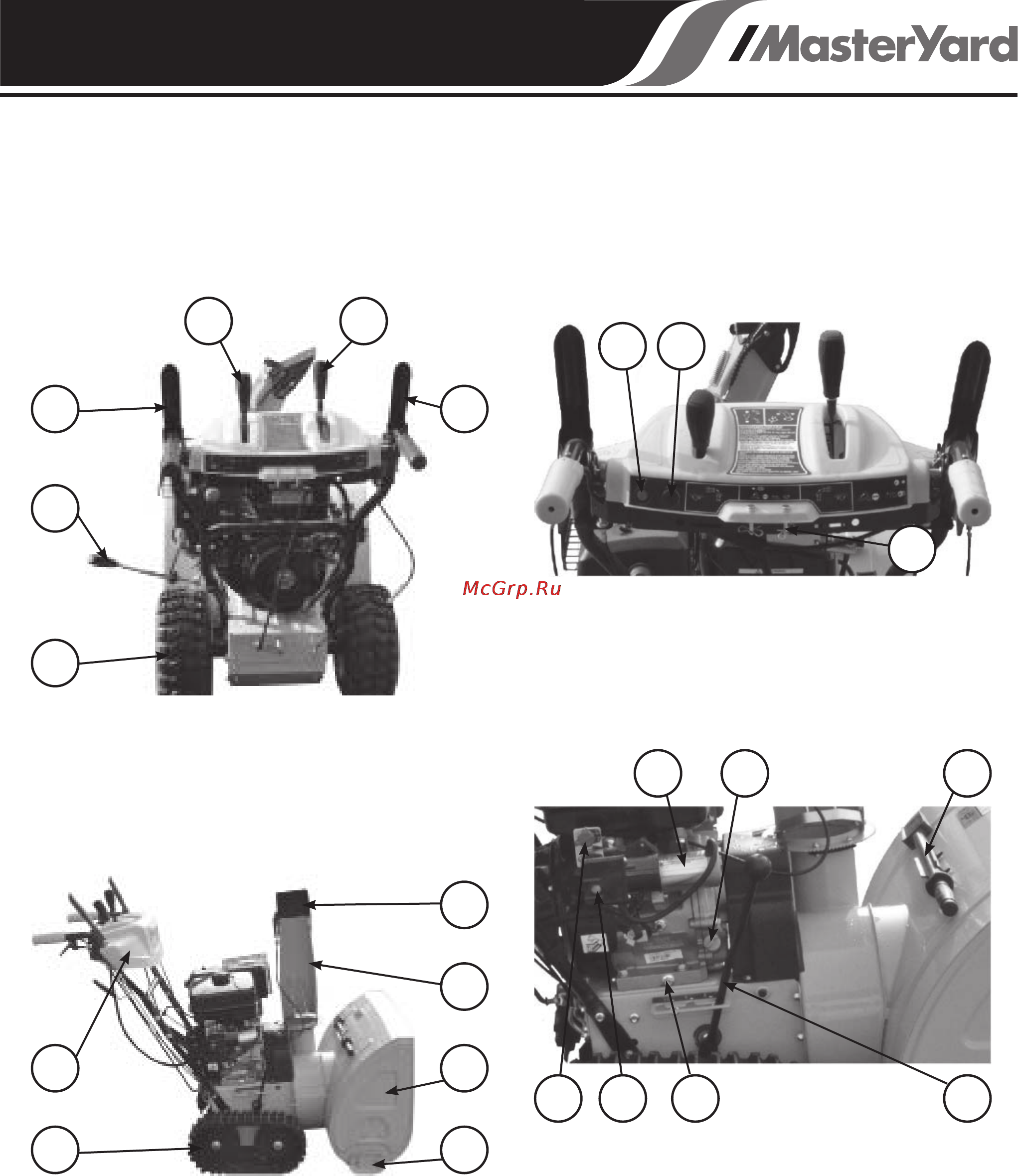

Рис.C

1.Выключатель фары 2. Выключатель обо-

грева рукояток (только MX18528LE ) 3.Срезные

болты шнека(запасные).

3 1 7

4 5 6

Рис.D

1. Пробка для слива масла 2.Выключатель

электрического стартера 3.Выключатель за-

жигания 4. Электрический стартер 5. Крыш-

ка/щуп горловины для залива масла 6. Ло-

патка для чистки желоба 7. Рычаг установки

высоты шнека (только MX18528LE ).

ОСНОВНЫЕ УЗЛЫ

И ОРГАНЫ УПРАВЛЕНИЯ

Рис.А

1.Колесо 2. Рычаг управления поворота же-

лоба 3.Рычаг включения шнека 4.Рычаг

управления наклона выброса 5. Рычаг пе-

реключения передач 6.Рычаг привода хода

Рис.B

1.Гусеница 2.Фара 3. Дефлектор регулиро-

вания наклона выброса снега 4.Направля-

ющий желоб выброса снега 5. Кожух шнека

6.Салазки регулировки высоты кожуха.

MX18528LE / MX18528LET

СНЕГОУБОРОЧНАЯ МАШИНА
