3 T.M.D.S. Данные 2/4 Экран 11
T.M.D.S. Данныnnectе 1/3
Экран
19
T.M.D.S. Данные 0/5 Экран
4 Нет соединения 12 Нет соединения
20
Нет соединения
5 Нет соединения 13 Нет соединения
21
Нет соединения
6 DDC Синх. 14 Питание +5V
22
T.M.D.S. Синх. экран
7 Данные DDC 15 Заземление (для +5V)
23
T.M.D.S. Синх.+
8 Нет соединения
16
Определение <горячего>
подключения
24
T.M.D.S. Синх.-

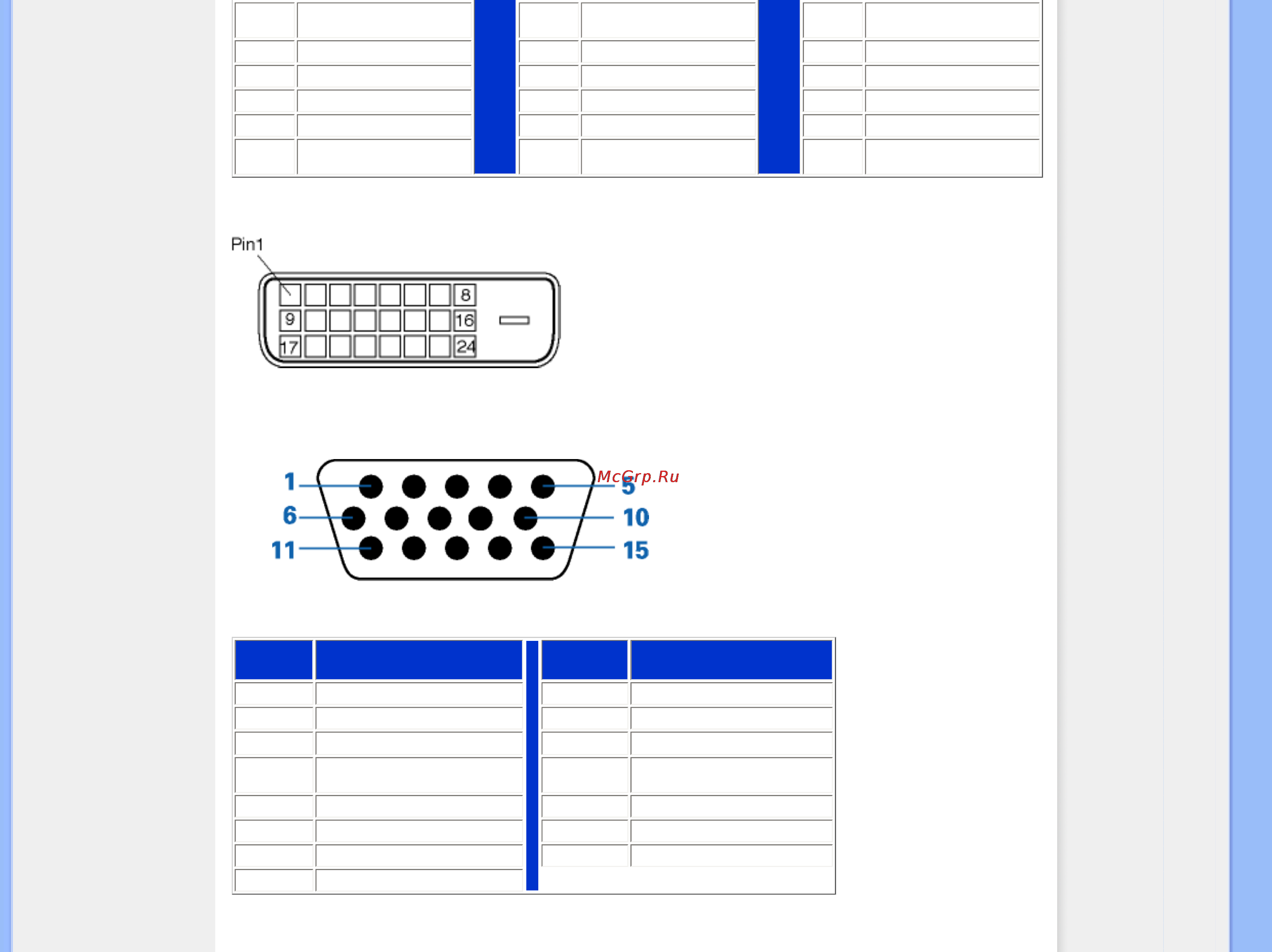

2.15-штифтовой коннектор D-sub connector (вставной) сигнального кабеля:
№
Штифта
Назначение сигнала
№ Штифта
Назначение сигнала
1
Вход видео <красный>
9
DDC + 5 V
2
Вход видео <зеленый> /SOG
10
Логическое заземление
3
Вход видео <синий>
11
Заземление
4
Считывание (GND)
12
Линия последовательных
данных(SDA)
5
Определение кабеля (GND)
13
H. Синх./ H+V. Синх.
6
Заземление видео <красный>
14
V. Синх.
7
Заземление видео <зеленый>
15
Линия синх. данных (SCL)
8
Заземление видео <синий>
