Philips LX7500R/04 [12/74] Подключение динамиков и антенн
![Philips LX7500R/04 [12/74] Подключение динамиков и антенн](/views2/1151065/page12/bgc.png)
Установка и подключение
динамиков
Гнезда и разъемы динамиков разных типов окрашены в
разные цвета. При подключении необходимо следить, чтобы
цвет разъема совпадал с цветом гнезда.

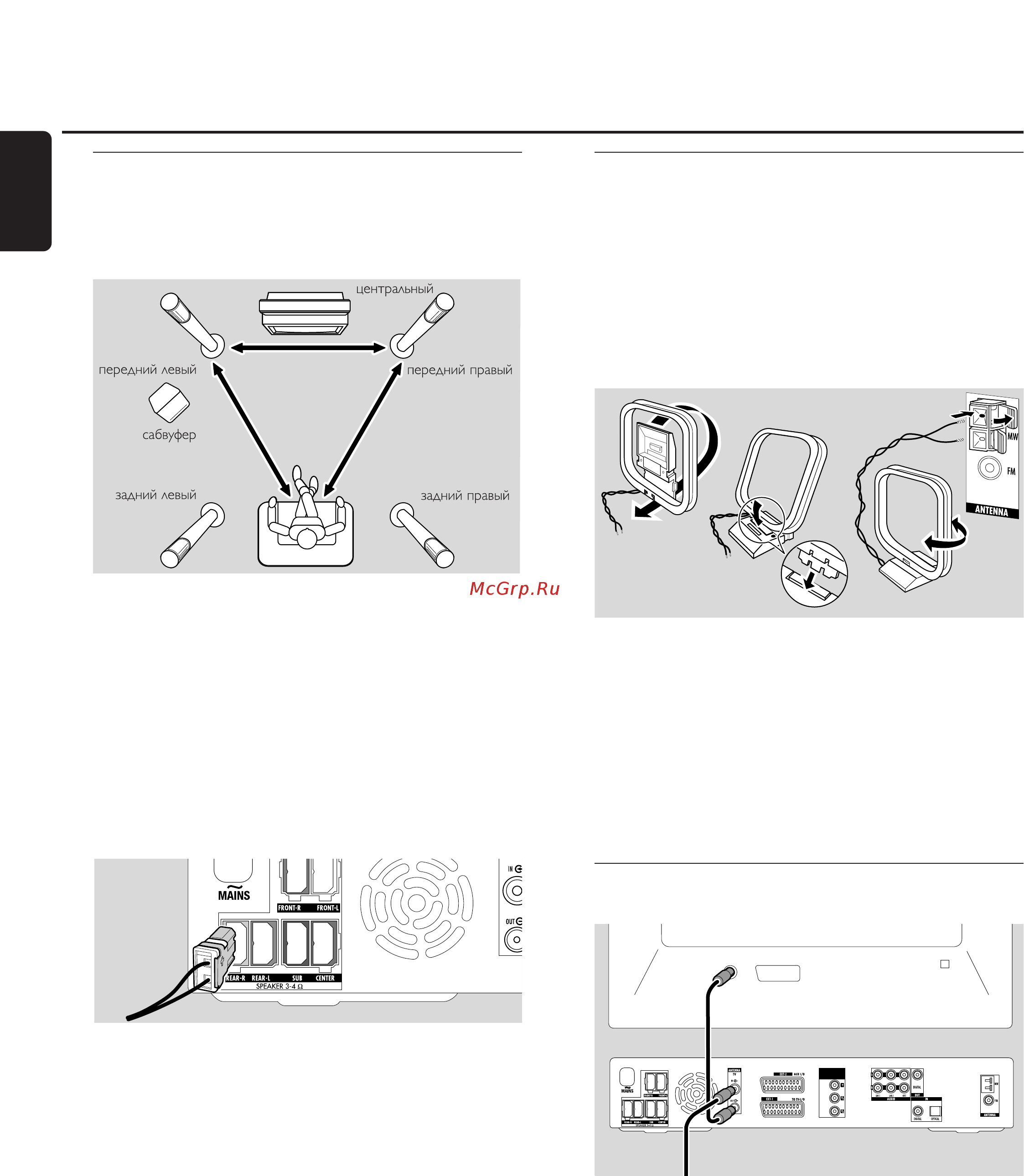

1 Установите динамики, как показано на следующем рисунке.
2 Расположите правый и левый передние динамики на
одинаковом расстоянии от телевизора. Расстояние от зрителя
до передних динамиков должно быть приблизительно таким,
как расстояние между этими динамиками.
3 Поместите центральный динамик под телевизором или над
ним.
4 Поместите задние динамики справа и слева от
местоположения зрителя.
5 Поставьте сабвуфер на пол.
6 Подключите разъемы динамиков в соответствующие гнезда.
При подключении следите, чтобы цвет разъема совпадал с
цветом гнезда.
Примечание. Рекомендуется подключать все динамики.
Подключение передних динамиков и сабвуфера является
обязательным.
Если центральный или задние динамики не
подключены, то после включения DVD-рекордера
необходимо изменить настройку динамиков, как
описано в разделе «Настройка динамиков» на стр. 55.
Подключение антенн
радиоприемников
1 Используя поставляемый вместе с рекордером кабель для
подключения антенны диапазона УКВ, подключите внешнюю
антенну диапазона УКВ или кабель системы кабельного
телевидения в гнездо ANTENNA FM DVD-рекордера.
2 Соберите рамочную антенну для диапазона средних волн, как
показано на рисунке ниже, и подключите ее в гнездо
ANTENNA MW.
Примечания.
Изменение местоположения и ориентации антенны для
диапазона средних волн может улучшить качество приема.
Устанавливайте антенну на максимальном удалении от
телевизора, видеомагнитофона и другого электронного
оборудования.
Наилучшее качество приема достигается при подключении
наружной антенны или системы кабельного телевидения.
Антенна, поставляемая вместе с рекордером,
предназначена для использования только внутри помещения.
Подключение телевизионной
антенны
1 Отключите кабель антенны от антенного входа телевизора и
подключите его к разъему TV ANTENNA IN DVD-рекордера.
2 С помощью кабеля для подключения телевизионной антенны
(поставляется вместе с рекордером) подключите разъем TV
ANTENNA OUT DVD-рекордера к антенному входу
телевизора.
Чтобы избежать помех, кабели динамиков следует
размещать как можно дальше от антенных кабелей
телесигнала. Не скручивайте кабели динамиков с
антенными кабелями.
Подключение динамиков и антенн
12
Русский
(FRONT-R)(FRONT-L)
(CENTER)
(REAR-L) (REAR-R)
(SUB)
VIDEO OUT COMPONENT
FOR PLAYBACK
EXT IN
ANTENNA IN
TV
OPTICAL
OUT
для подключения антенны, кабельного
телевидения или видеомагнитофона
