Инструкция по применению

Поздравляем! Приобретенное Вами изделие

обеспечивает исключительно высокое качество

приема. Перед началом использования комнатной

антенны, пожалуйста, ознакомьтесь с инструкцией и

сохраните данный буклет для возможного обращения

к нему в будущем.

Универсальная комнатная антенна с усилителем

SBC TT750

1. Подключите кабель антенны к антенному разъему те#

левизора. Если к этому разъему уже подключен ви#

деомагнитофон, подключите кабель к антенному вхо#

ду видеомагнитофона.

2. Если Вы подключены к сети кабельного ТВ, отсоеди#

ните сетевой кабель от телевизора или видеомагни#

тофона и подключите его к гнезду, расположенному

на задней панели антенны (ANT.EXT).

3. Включите шнур питания антенны в розетку 230#240 В

переменного тока. Примечание: антенна также ос#

нащена разъемом питания 12 В постоянного тока для

использования в жилых автофургонах, на судах и т.п.

4. Включите электропитание антенны (правый переклю#

чатель). Загораются красный и зеленый светодиод#

ные индикаторы. Если Вы подключили внешний ка#

бель телевизора к разъему ANT.EXT антенны, то ан#

тенна находится в рабочем состоянии, а Ваш телеви#

зор осуществляет прием сигналов кабельного ТВ.

Перейдите к выполнению операций пунктов 6 и 7.

5. Для того чтобы использовать антенну без подклю#

ченного внешнего кабеля, нажмите кнопку Intern (ле#

вый переключатель). Зеленый светодиодный индика#

тор меняет свой цвет на оранжевый, означающий,

что антенна готова к работе. Теперь Ваш телевизор

осуществляет прием сигналов непосредственно от

антенны SBC TT750.

6. Настройте телевизионные каналы согласно инструк#

ции, прилагаемой к Вашему телевизору. Вращайте

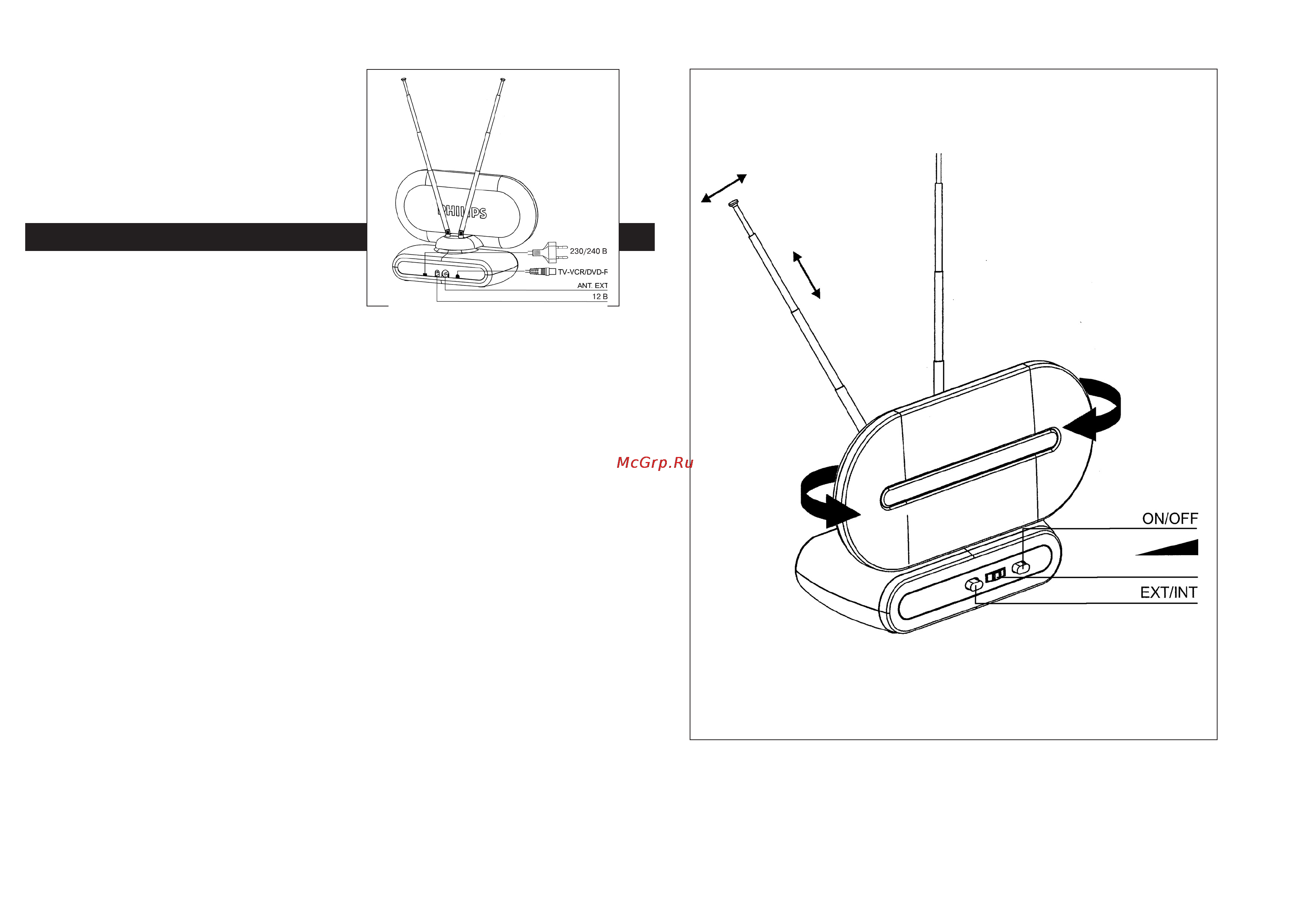

параболическую UHF#антенну (рис. 2) и регулятор

усиления (рис. 3) до достижения оптимальных усло#

вий приема сигнала.

7. Для достижения наилучших условий приема (в диапа#

зоне UHF) варьируйте длину и угол наклона антенн.

8. Подключите сигналы цифрового широковещательно#

го телевидения (DVB#T).

Для достижения наилучших условий приема необхо#

димо, чтобы на пути распространения сигнала от пе#

редатчика до антенны находилось как можно меньше

препятствий (высоких деревьев, зданий и т.п.). Реко#

мендуется установить антенну возле окна. Установи#

те вращающийся регулятор усиления в нулевую по#

зицию, а затем, увеличивая усиление сигнала, до#

бейтесь оптимального приема.

Примечания

Подача электропитания к антенне начинает осуще#

ствляться сразу же после подключения к сети пе#

ременного тока 230#240 В. Для отключения антен#

ны от сети необходимо вынуть вилку из розетки.

В основании корпуса антенны прикреплены четы#

ре резиновые прокладки, которые обеспечивают

устойчивость антенны на любых поверхностях.

Ярлык с отпечатанными на нем техническими дан#

ными антенны расположен в основании антенны.

Технические характеристики

● Коэффициент усиления (антенна+усилитель): ди#

апазоны UHF/VHF 40±2 дБ

● Питание: 230#240 В переменного тока 50#60 Гц

12 В постоянного тока для использования в жи#

лых автофургонах, на судах и т.п.

● Потребляемая мощность: 3 ВА

● Импеданс: 75 Ом

● Регулятор усиления для повышения качества те#

левизионного изображения

● Соответствует требованиям по безопасной

эксплуатации EN 60065

РЕГ. УСИЛЕНИЯ
