Incar CHR-3200 LC Инструкция по установке онлайн

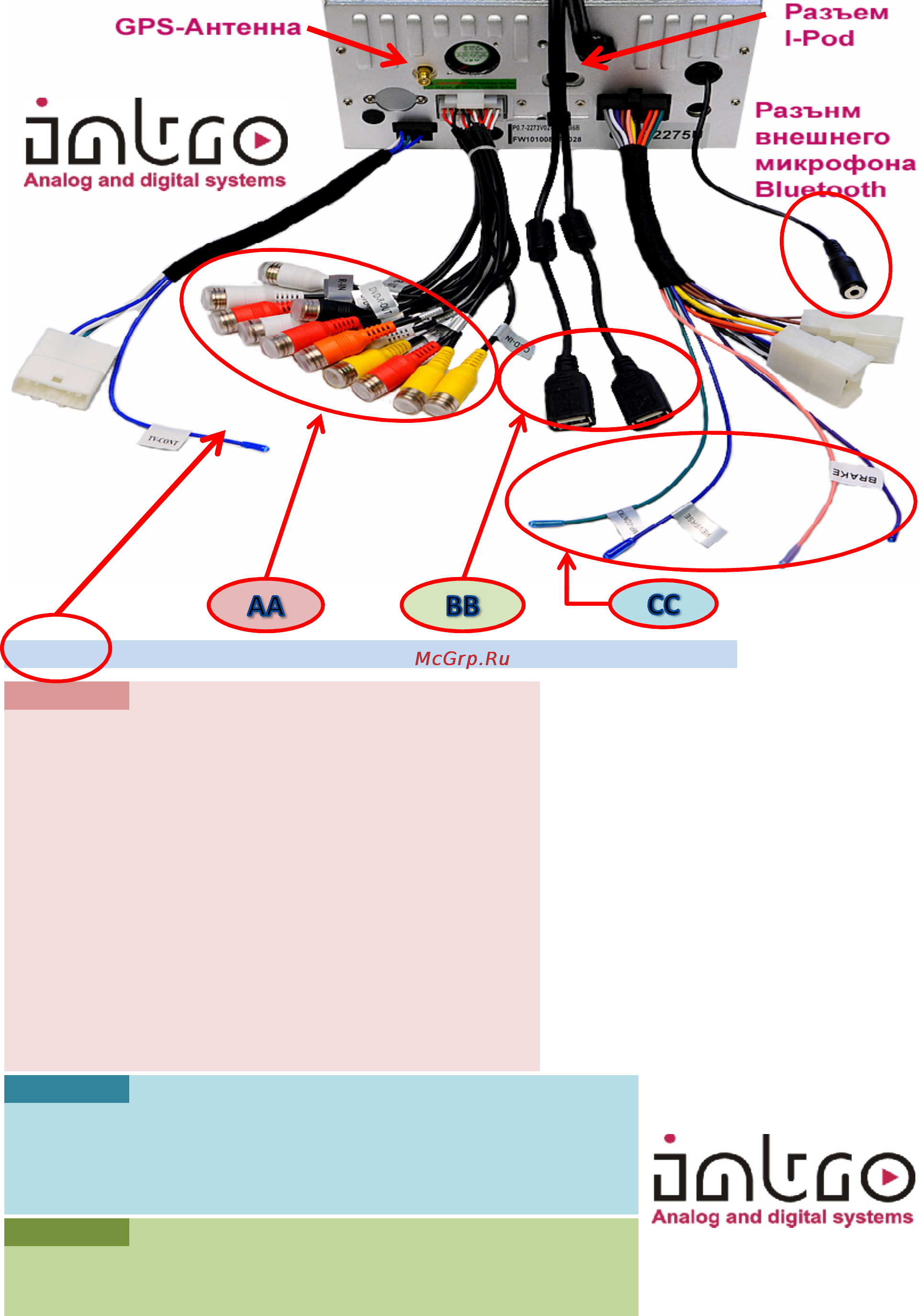

Схема установки Toyota

A B C

TV-CONT Синий (Соединить с проводом TV-Cont ТВ тюнера)

CCD-IN Желт (Вход камеры)

CDC-IN Оранж (Вход чейнджера)

FR-OUT Красный (Фронт правый аудио выход)

FL-OUT Белый (Фронт левый аудио выход)

RR-OUT Красный (Тыл правый аудио выход)

RL-OUT Белый (Тыл левый аудио выход)

WOOF-OUT Черный

(Выход на сабвуфер)

R-IN Красный (Вход аудио правый)

L-IN Белый (Вход аудио левый)

V-IN Желтый (Вход видео)

DVD-R-OUT Красный (DVD правый аудио выход)

DVD-L-OUT Белый (DVD левый аудио выход)

DVD-V-OUT Желтый (DVD видео выход)

BRAKE Розовый (Провод ручного тормоза (-))

AMP-CONT Зеленый (На включение внешнего усилителя (+))

REVERSE Синий (Для включения входа камеры (+))

Фиолет (Не используется)

Разъем 1 USB (Для подключения USB-Flash)

WWW.CARAUDIO.SU

Разъем 2 USB (Для подключения USB-модема)
