8
ОБРАТИТЕ ВНИМАНИЕ!
— Из указанных ниже возможных вариантов Вам нужно
сделать только одно видеосоединение в зависимости
от возможностей Вашей ТВ системы.
— Подключайте DVDсистему к телевизору напрямую.
— Видеосоединение через разъем SCART обеспечивает
более высокое качество изображения. Однако необ
ходимо, чтобы такой вариант соединения был досту
пен на Вашем телевизоре.
— Соединение формата SVideo обеспечивает лучшее ка
чество изображения. Однако необходимо, чтобы та
кой вариант соединения был доступен на Вашем те
левизоре.
Использование разъема Scart
Видеокабелем формата Scart (черным) соедините разъем DVD
системы «AV SCART OUT» [Аудио/видеовыход SCART] с
соответствующим входным разъемом Scart на телевизоре.
ИЛИ
Использование разъема для композитного
видеосигнала («VIDEO»)
Композитным видеокабелем (желтым) соедините разъем DVD
системы «VIDEO» [Композитный видеосигнал] с входным
разъемом «Video» на телевизоре (может также иметь марки
ровку «A/V In», «Video In», «Composite» или «Baseband»).
ИЛИ
Использование разъема «SVideo»
Видеокабелем формата SVideo (к системе не прилагается) со
едините разъем DVDсистемы «SVIDEO» [Сигнал форма
та SVideo] с входным разъемом «SVideo» на телевизоре (мо
жет также иметь маркировку «Y/C» или «SVHS»).
Если Ваш телевизор не оборудован разъемом SCART
Для того чтобы слушать звуковое сопровождение телеканалов
через данную DVDсистему, воспользуйтесь аудиокабелями
(белый/красный) для соединения разъемов «AUDIO INAUX»
[Дополнительный аудиовход] с соответствующими разъе
мами «AUDIO OUT» [Аудиовыход] на телевизоре.
Перед началом работы нажатием кнопки «AUX/DI» [Дополни
тельный аудиовход аналоговый/цифровой] на пульте ДУ выбе
рите установку «AUxANA» [Дополнительный аудиовход — ана
логовый], чтобы включить нужный источник входного сигнала.
1 Подключите прилагаемую рамочную антенну диапазона MW к
разъему «MW» [Средние волны]. Установите рамочную антен
ну диапазона MW на полку или прикрепите ее к стойке или
стене.
2 Подключите прилагаемую антенну диапазона FM к разъему
«FM» [Частотная модуляция]. Разверните проволочную антен
ну диапазона FM и прикрепите ее концы к стене.
Для лучшего приема стереофонических передач диапазона FM
подключите внешнюю антенну диапазона FM (к системе не при
лагается).

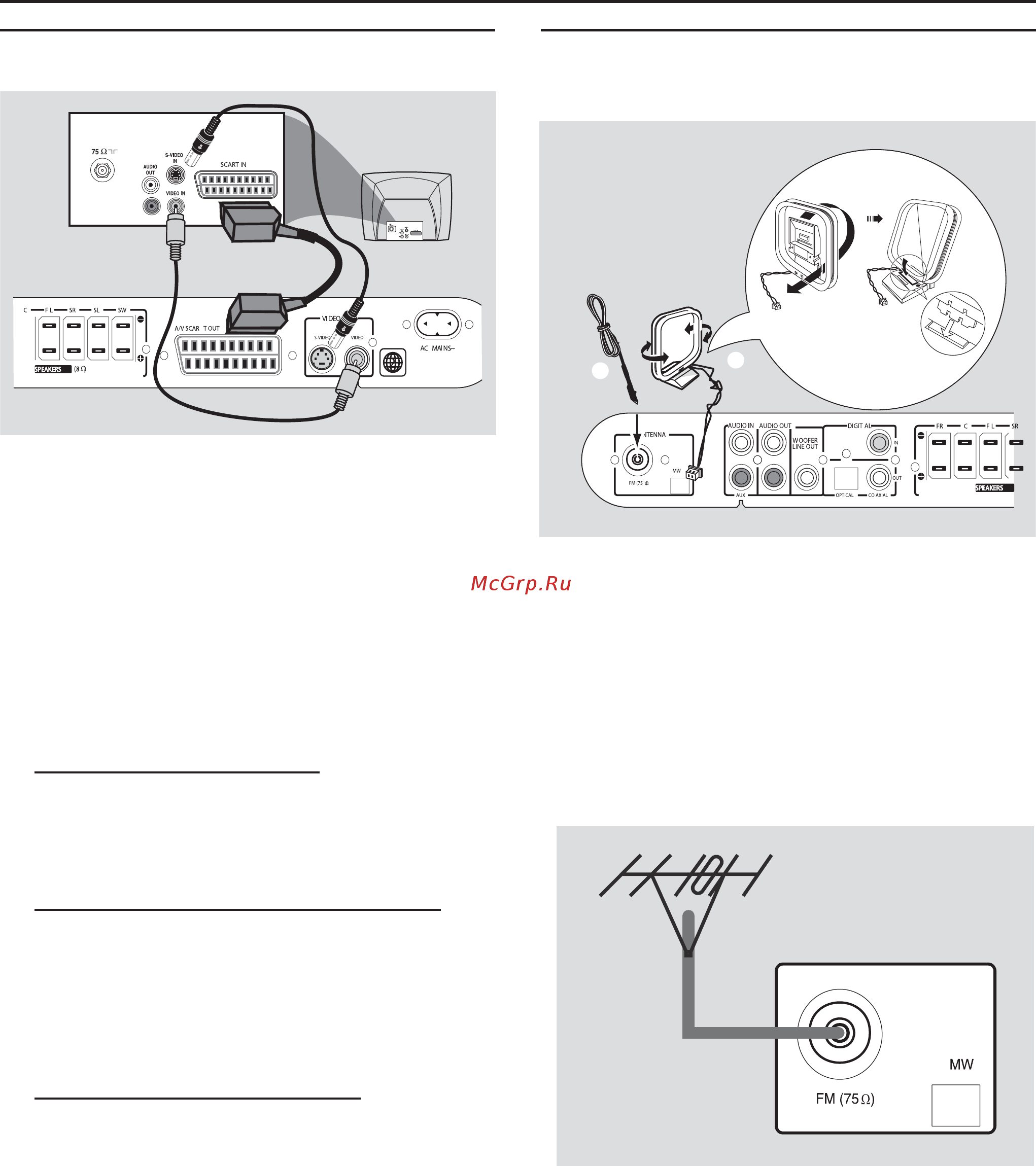

Соединения
Этап 4: Подключение телевизора
Задняя панель
телевизора (для примера)
Этап 5: Подключение антенн частотных
диапазонов FM/MW
Антенна
диапазона FM
Антенна
диапазона MW
Зафиксируйте
выступ в пазе
1
2
Примечания:
— Отрегулируйте положение антенн для обеспечения оптималь
ного радиоприема.
— Во избежание нежелательных помех размещайте антенны как
можно дальше от телевизора, видеомагнитофона и других ис
точников излучения.
