11
<VSX-C300-Ru>
Оптические кабели
Доступные в продаже оптические кабели обычно
используются для соединения цифровых компонентов к
данному ресиверу.
При выполнении соединений, штепселя вставляйте
согласно форме терминала. Если вы вставили штепсель
неправильно, крышка в этом случае не закроется.
Удостоверьтесь, что крышка закрывается после того, как
вы соединили оптический кабель. Удостоверьтесь, что
штепсель вставлен полностью.
Оптические кабель
Аудио/видео провода
Одножильные аудио/видео провода (не из комплекта)
предназначены для создания аналоговых аудио или видео
соединений.
Подсоедините красные штепселя с R (правым), белые
штепселя с L (левым), а желтые штепселя с VIDEO.
Убедитесь, что штепселя вставлены полностью.
L
R
VIDEO
Перед тем, как выполнить или изменить подсоединения, выключите питание и отсоедините сетевой шнур от стенной
розетки АС.

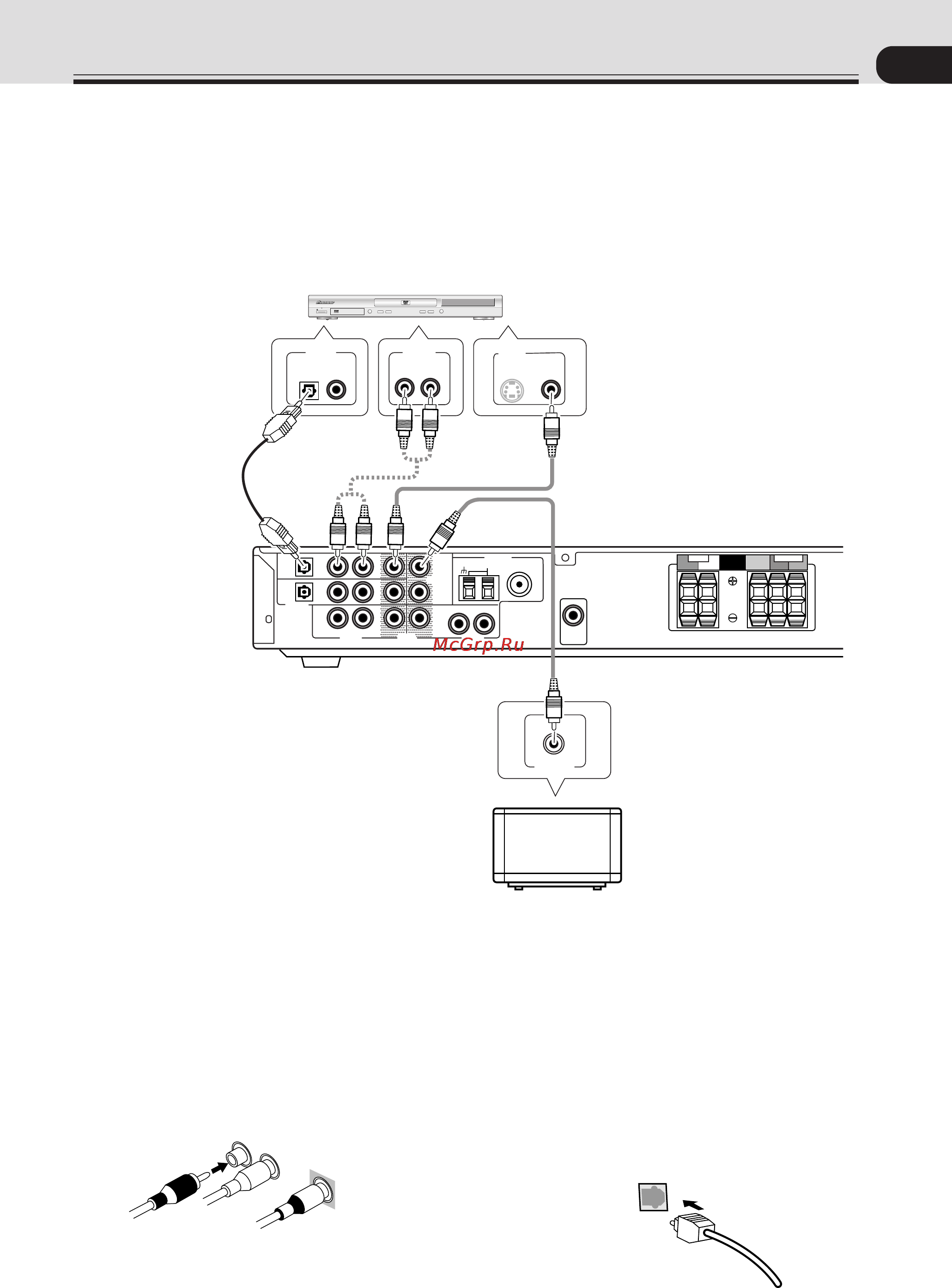

Подсоединение DVD плеера и TB
Чтобы проигрывать саундтреки с многоканальными форматами PCM/
22
22
2 Digital/DTS/MPEG, вам необходимо будет сделать
цифровые аудио подсоединения.
Выполните подсоединения вашего DVD плеера, как показано ниже.
Оптический кабель
(продается отдельно, не
зажимайте и не
изгибайте кабель резко)
Видео провод
(продается
отдельно)
Видео провод (продается отдельно)
Для чего нужно аналоговое соединение, когда есть
цифровое:
• Если вы не имеете оптический выход на вашем DVD
плеере, появится необходимость в использовании
аналогового соединения, показанного здесь.
• Если сигнал не выводится из оптического терминала,
вам понадобится аналоговое соединение.
• Если вы хотите получить аудио сигнал из выхода VCR,
вам понадобится аналоговое соединение.
• Если вы хотите использовать ваш DVD плеер для
караоке, вам понадобится аналоговое соединение.
DIGITAL OUT
ANALOG OUT
LR S
VIDEO OUT
MONITOR IN
Î
8
7
¡¢41
STANDBY/ON
0
3
DVD PLAYER
DVD
IN
VCR
IN
VCR
OUT
MONITOR
OUT
TV/
SAT
IN
DIGITAL
(OPTICAL)
AUDIO AUDIO
FM UNBAL 75Ω
AM LOOP
ANTENNA
VIDEO
RL
1
2
RL
RL
SUB
WOOFER
OUT
FRONT
RL
SURROUND
RL
CENTER
SPEAKERS
DVD Player (DV-444, etc.)
TV
02
Подсоединение вашего оборудования
TB
DVD плеер (DV-444, и т.д.)
