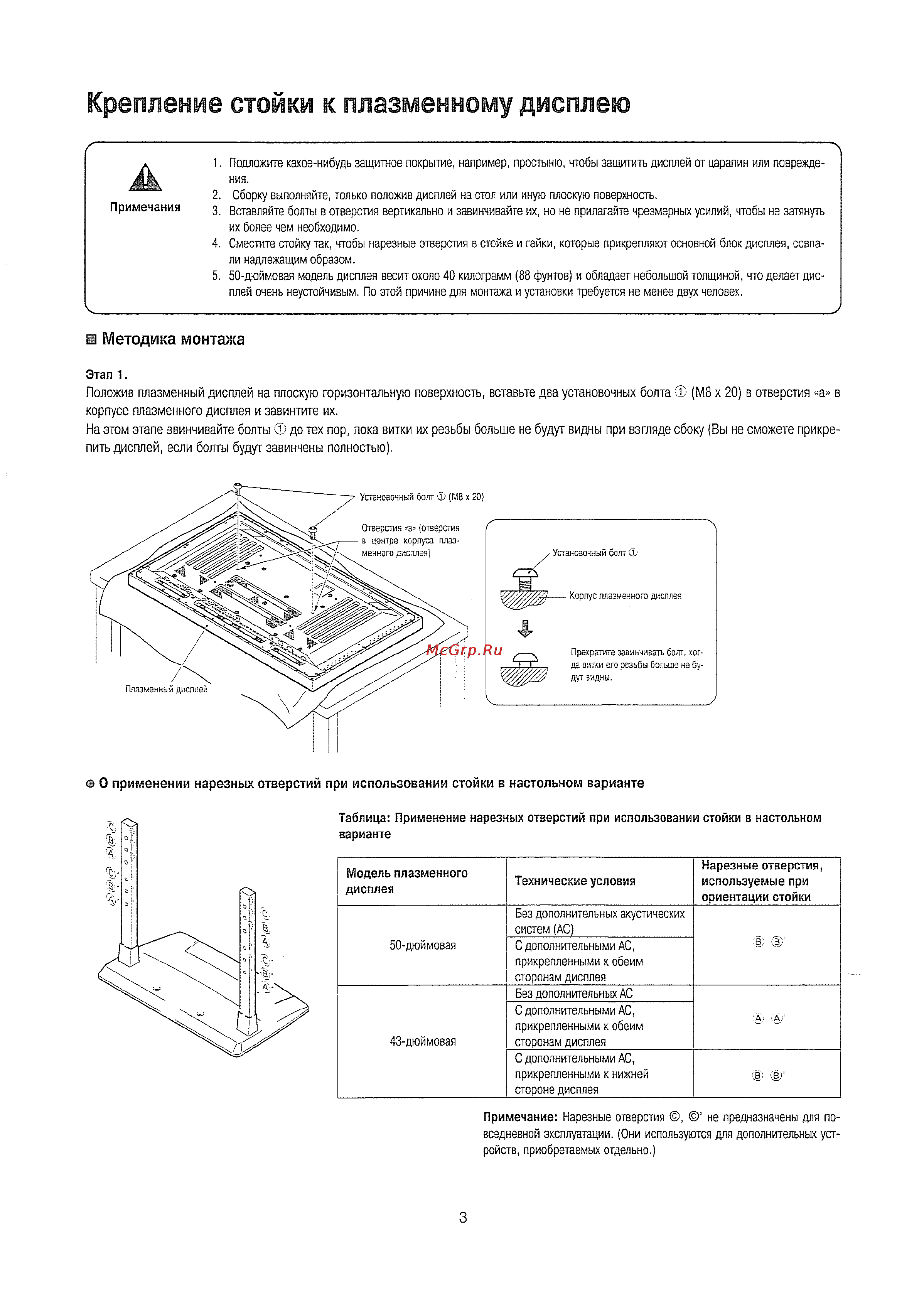

Крепление стойки к плазменному дисплею 1 Подложите какое нибудь защитное покрытие например простыню чтобы защитить дисплей от царапин или поврежде ния 2 Сборку выполняйте только положив дисплей на стол или иную плоскую поверхность Примечания 3 Вставляйте болты в отверстия вертикально и завинчивайте их но не прилагайте чрезмерных усилий чтобы не затянуть их более чем необходимо 4 Сместите стойку так чтобы нарезные отверстая в стойке и гайки которые прикрепляют основной блок дисплея совпа ли надлежащим образом 5 50 дюймовая модель дисплея весит около 40 килограмм 88 фунтов и обладает небольшой толщиной что делает дис плей очень неустойчивым По этой причине для монтажа и установки требуется не менее двух человек и Методика монтажа Этап 1 Положив плазменный дисплей на плоскую горизонтальную поверхность вставьте два установочных болта Ф М8 х 20 в отверстая а в корпусе плазменного дисплея и завинтите их На этом этапе ввинчивайте болты Ф до тех пор пока витки их резьбы больше не будут видны при взгляде сбоку Вы не сможете прикре пить дисплей если болты будут завинчены полностью О применении нарезных отверстий при использовании стойки в настольном варианте Таблица Применение нарезных отверстий при использовании стойки в настольном варианте Модель плазменного дисплея Технические условия Нарезные отверстия используемые при ориентации стойки Без дополнительных акустических систем АС 50 дюймовая С дополнительными АС прикрепленными к обеим сторонам дисплея Без дополнительных АС С дополнительными АС прикрепленными к обеим 43 дюймовая сторонам дисплея С дополнительными АС прикрепленными к нижней В В стороне дисплея Примечание Нарезные отверстия не предназначены для по вседневной эксплуатации Они используются для дополнительных уст ройств приобретаемых отдельно 3
