Pioneer KRL-32V [42/49] Технические характеристики порта rs 232c
![Pioneer KRL-32V [42/49] Технические характеристики порта rs 232c](/views2/1151710/page42/bg2a.png)

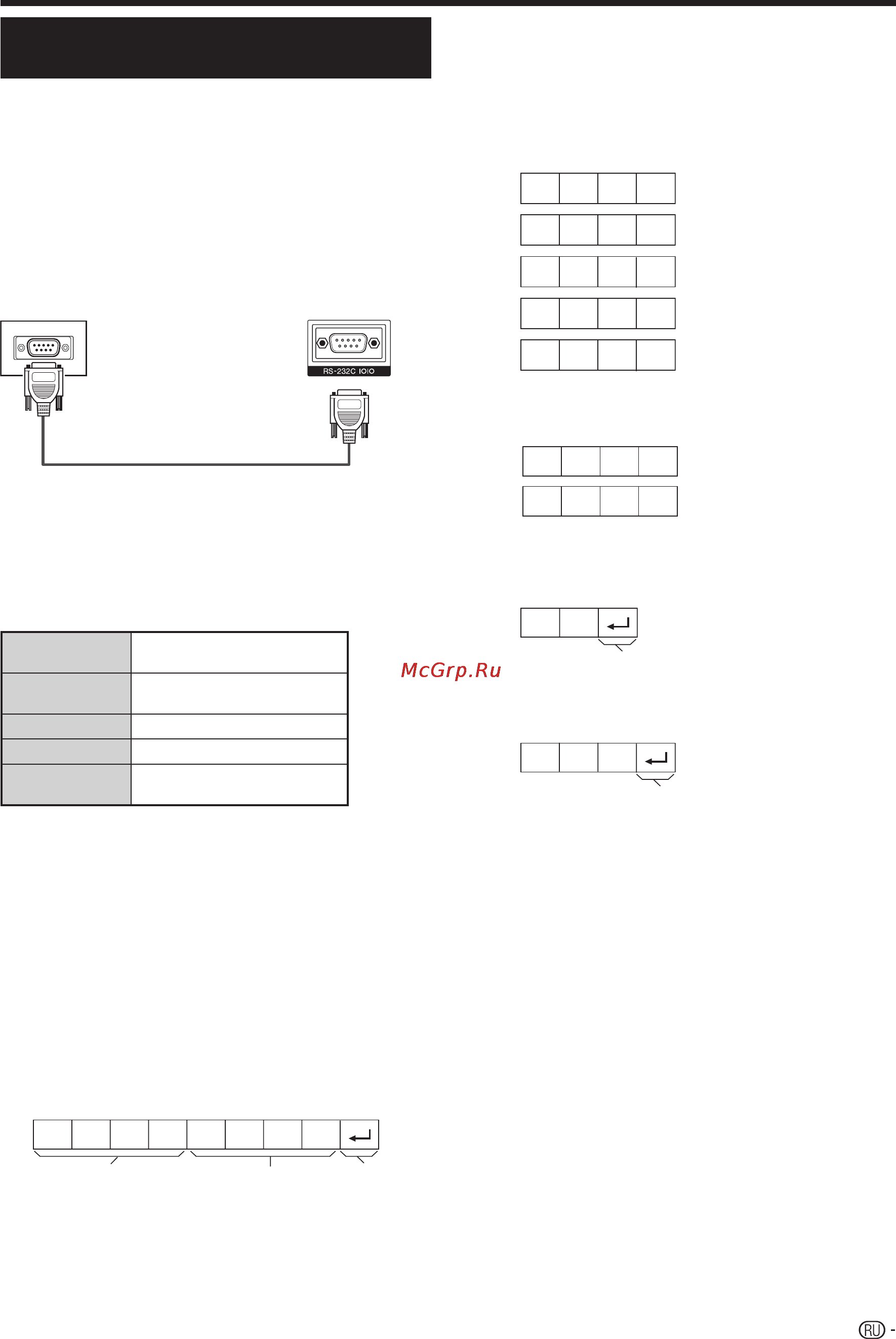

Подключение ПК
C1 C2 C3 C4 P1 P2 P3 P4
Условия передачи данных
Установите параметры передачи данных через гнездо RS-
232C на ПК в соответствии с условиями передачи данных
телевизора. Телевизор имеет следующие параметры
передачи данных:
Скорость
передачи:
9 600 бит/с
Формат
данных:
8 битов
Бит четности: Нет
Бит остановки: 1 бит
Управление
потоком:
Нет
Процедура передачи данных
Пошлите управляющие команды с ПК через разъем RS-
232C.
Телевизор выполнит принятую команду и пошлет ПК
ответное сообщение.
Не посылайте несколько команд одновременно. Перед
отправкой следующей команды подождите, пока ПК не
получит подтверждения о выполнении команды.
Перед началом работы убедитесь в пересылке символа «A»
вместе с символом возврата каретки, а также убедитесь, что
возвращается
значение «ERR».
Формат команды
0055
100
–30
0009
0
????
?
OK
ERR
Формат кода ответа
Технические характеристики
порта RS-232C
Управление телевизором при помощи ПК
После установки программы телевизором можно управлять с
ПК через гнездо RS-232C. Можно выбирать входной сигнал (ПК/
видео), регулировать громкость и выполнять различные другие
регулировки и установки, что делает возможным автоматическое
запрограммированное воспроизведение.
Используйте последовательный управляющий кабель RS-232C
перекрестного типа (продается отдельно) для этих подключений.
ПРИМЕЧАНИЕ
Эта процедура должна выполняться человеком, имеющим навыки
использования ПК.
•
•
•
Параметр
Введите значения параметра, начиная слева, и заполните
пробелами остальное (Параметр обязательно должен
состоять из четырех знаков).
Если введенный параметр выходит за пределы диапазона
настройки, вернется значение «ERR» (Обратитесь к разделу
«Формат кода ответа»).
Если для некоторых команд введен знак «?», в ответ будет
послано значение, установленное на данный момент.
После пересылки кода
возврата (0DH) не забудьте также
послать код перехода на новую строку (0AH).
Четырехзначная команда: Команда. Текст, состоящий из
четырех символов.
Четырехзначный параметр: Параметр 0–9, пробел, ?
41
Последовательный управляющий кабель
RS-232C (перекрестного типа)
Восемь кодов формата ASCII eCR
Четырехзначная
команда
Четырехзначный
параметр
Код возврата
Обычный ответ
Сообщение об ошибке (ошибка при передаче данных или
неправильная команда)
Код возврата (0DH)
Код возврата (0DH)
KRL3237V_RU.indd 41KRL3237V_RU.indd 41 2008/06/13 14:57:062008/06/13 14:57:06
