Подсоединение других устройств
10
36
Ru

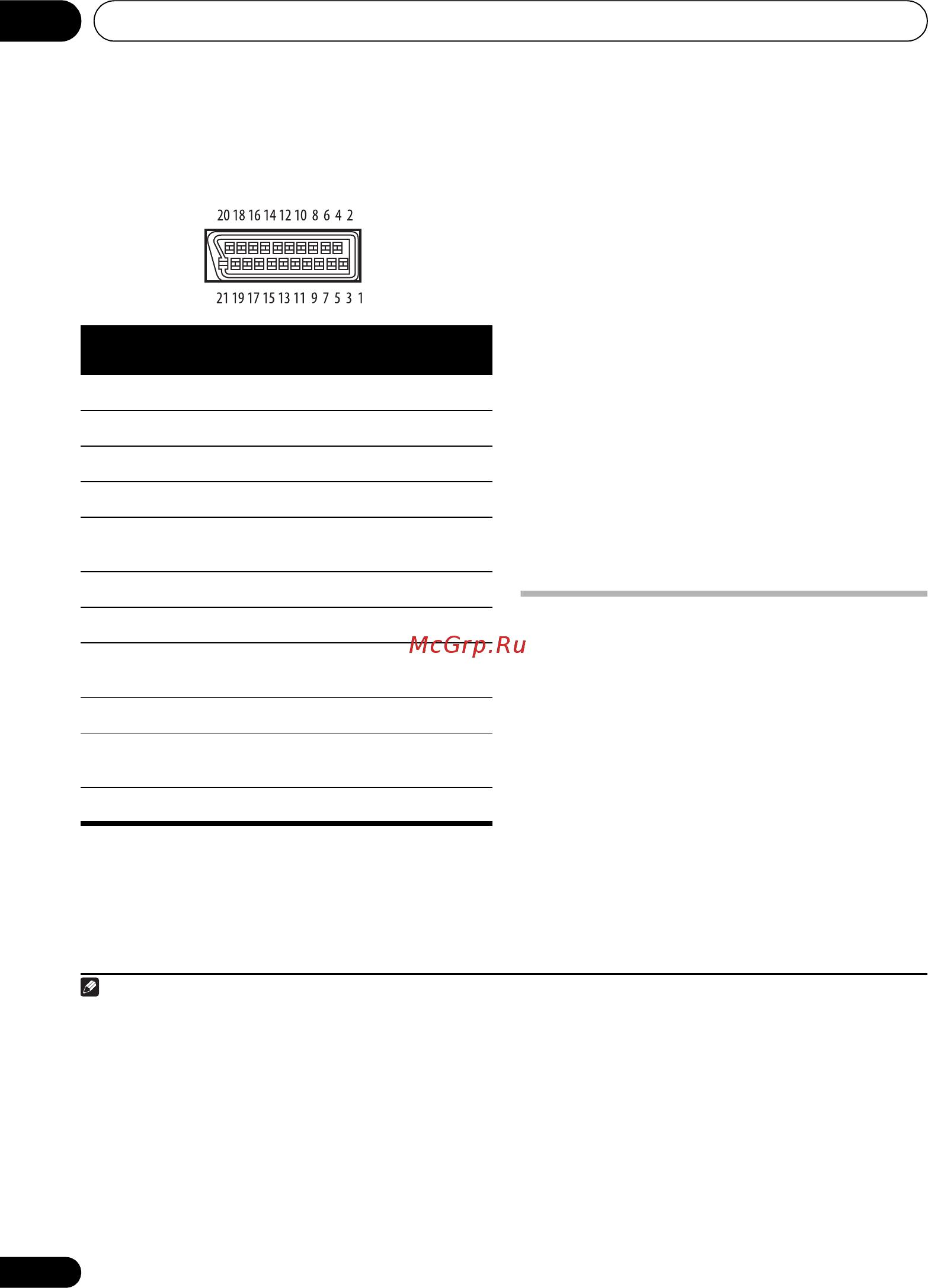

Разводка разъема SCART
На схеме ниже показана разводка
21-контактного разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
телевизору/монитору.
Настройки линейного выхода
LINE OUT
Функция линейного выхода Line Out позволяет
определить, каким образом выходной звуковой
сигнал подается на терминалы LINE OUT и AV
CONNECTOR.
1
• Нажмите LINE OUT, чтобы
переключиться из режима LINE ON в
LINE OFF или наоборот, затем нажмите
ENTER, чтобы подтвердить свой выбор.
• LINE ON – Сигналы многоканальных
источников микшируются в 2.1-канальный
(стерео) сигнал. Как на LINE OUT, так и на
AV CONNECTOR подается
микшированный 2-канальный сигнал.
• LINE OFF – Стандартное многоканальное
воспроизведение через вашу акустическую
систему. Учтите, что с терминала LINE
OUT не снимается никако
го сигнала:
сигнал AV CONNECTOR подается только
на правый/левый каналы.
Подключение с помощью
HDMI
При наличии монитора или дисплея с
поддержкой HDMI или DVI (с HDCP) данный
проигрыватель можно подключить к нему с
помощью имеющегося в продаже кабеля
HDMI, чтобы обеспечить высококачественное
воспроизведение цифрового видео.
2
Дополнительные сведения о подключении
HDMI имеются в разделе Об интерфейсе
HDMI ниже.
Номер
контакта
Назначение
Номер
контакта
Назначение
1 Аудиовыход П 12 Нет соединения
2 Аудиовход П 13 Земля (видео)
3 Аудиовыход Л 14 Земля (видео)
4 Земля (аудио)15 Выход R или C
5 Земля (видео)16 Свободный
выход
6 Аудиовход Л 17 Земля (видео)
7 Выход B18 Земля (видео)
8 Состояние 19 Выход видео или
Y
9 Земля (видео)20 Нет соединения
10 Нет
соединения
21 Земля (видео)
11 Выход G
Примечание
1• Когда включен режим линейного выхода, большая часть настроек звучания недоступна. Если включен режим линейного
выхода, и вы попытаетесь воспользоваться одной из запрещенных функций, на дисплее несколько раз мигнет предупреждение
LINE ON.
• Линейный выход отключается, если вы изменяете настройки входов (DVD/CD, TUNER и т.д.) или выключаете
электропитание.
• Эта функция не действует при прослуш
ивание источника через LINE2.
2• Соединение HDMI возможно только для компонентов, оборудованных DVI, совместимых как с DVI, так и с системой High
Bandwidth Digital Content Protection (HDCP). При подключении к разъему DVI понадобится отдельный переходник
(DVIHDMI). Однако соединение DVI не поддерживает аудиосигналы. Проконсультируйтесь со своим местным дилером
звуковой аппаратуры для получения дополнительной информации.
• В зависимости от подключенного компонента, использование соединен
ия DVI может привести к ненадежной передаче
сигналов.
• При изменении компонента, подключенного к выходу HDMI, также необходимо изменить параметры HDMI, чтобы они
соответствовали новому компоненту (см. Параметры меню Video Output (Видеовыход) на стр. 30).
DCS-385K_Ru.book 36 ページ ２００８年２月６日 水曜日 午前１０時５７分
