Miele DA 422-4 [23/32] Монтаж
![Miele DA 422-4 [23/32] Монтаж](/views2/1015169/page23/bg17.png)
a 3 монтажных листа
для монтажа трубы вытяжки.
b 2 хомута шланга отвода воздуха
для закрепления воздуховода.
c 1 переходной штуцер
для воздуховода C 125 мм (отсут
-
ствует у приборов модельного ряда
...EXT).
d 1 невозвратный клапан
для установки в выдувном штуцере
моторного узла (только для режима
отвода воздуха; отсутствует у при
-
боров модельного ряда ...EXT).
e Телескопический держатель
для крепления вытяжки к стене.

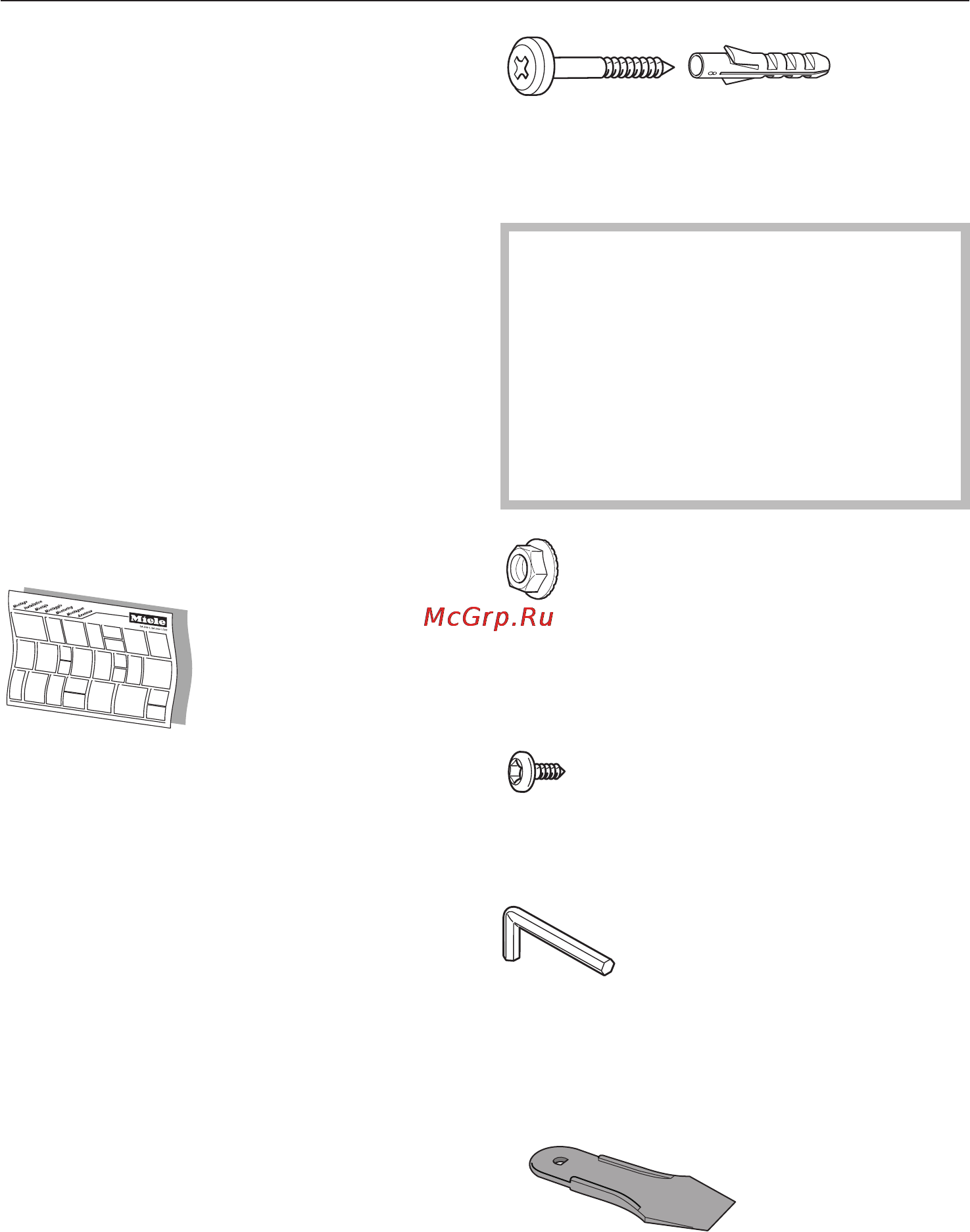

Инструкция по монтажу
6 шурупов 5 x 40 мм и
6 дюбелей S 8
для крепления держателя к стене.
Шурупы и дюбели пригодны для
монтажа при сплошной каменной
кладке здания.
Для других конструкций стен ис
-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ
-
ную несущую способность стены.
2 гайки M 6
с зубчатым венцом для крепления
корпуса вытяжки.
2 шурупа 3,9 x 7,5 мм
для крепления трубы вытяжки.
1 ключ с внутренним шестигранни
-
ком
для регулировки корпуса вытяжки по
высоте
1 шпатель
для демонтажа трубы вытяжки
Монтаж
23
