Eurosystems Euro 5 EVO RM S/R B&S 950 Series [4/6] Замена масла рис

- режущая кромка маленькой бороны направлена вперед:

- отверстие на ступицах совпадают с отверстиями на валу мотокультиватора.

3.Закрепите рабочие органы на валу мотокультиватора при помощи болтов (2), шайб(3) и гаек (4).

4.Поступайте аналогичным образом при установке других почвообрабатывающих орудий.

РЕГУЛИРОВКА РЫЧАГА УПРАВЛЕНИЯ

Предупреждение - почвообрабатывающее орудие не должно начать вращение до воздействия на

соответствующий рычаг управления. Это достигается посредством регулировочной гайки. Кроме

того, вращение почвообрабатывающего орудия должна начаться только после того, как рычаг

контроля переместится на ½ своего рабочего хода; после того как рычаг совершит полный ход

(рабочее положение), пружина натяжения ремня привода (1) должна растянуться с 6 до 8 мм. Если

с помощью регулировочной гайки (2) невозможно

этого добиться (гайка достигла конца троса),

повторите процедуру предварительной настройки клиновидного ремня посредством перемещения

двигателя относительно рамы, на которой он установлен.

ПРОВЕРКА УРОВНЯ МАСЛА

Предупреждение! Проверяйте уровень масла в двигателе перед каждым его запуском. Проверяйте

уровень масла в редукторе перед началом эксплуатации мотокультиватора, а также каждый раз

перед началом работы

если видны подтеки через уплотнения или мотокультиватор опрокидывался

на бок.

ЗАМЕНА МАСЛА (рис.7)

Обычно масло надо менять после 100 часов работы.

а) Отверните пробку

б) Наклоните машину и выкачайте масло с помощью спринцовки

в) Налейте 0,5 литра свежего масла (SAE 80).Наклоните машину и убедитесь, что масла

достаточно. Масло должно выливаться прежде, чем машина

коснется земли (точка А)

г) Заверните пробку

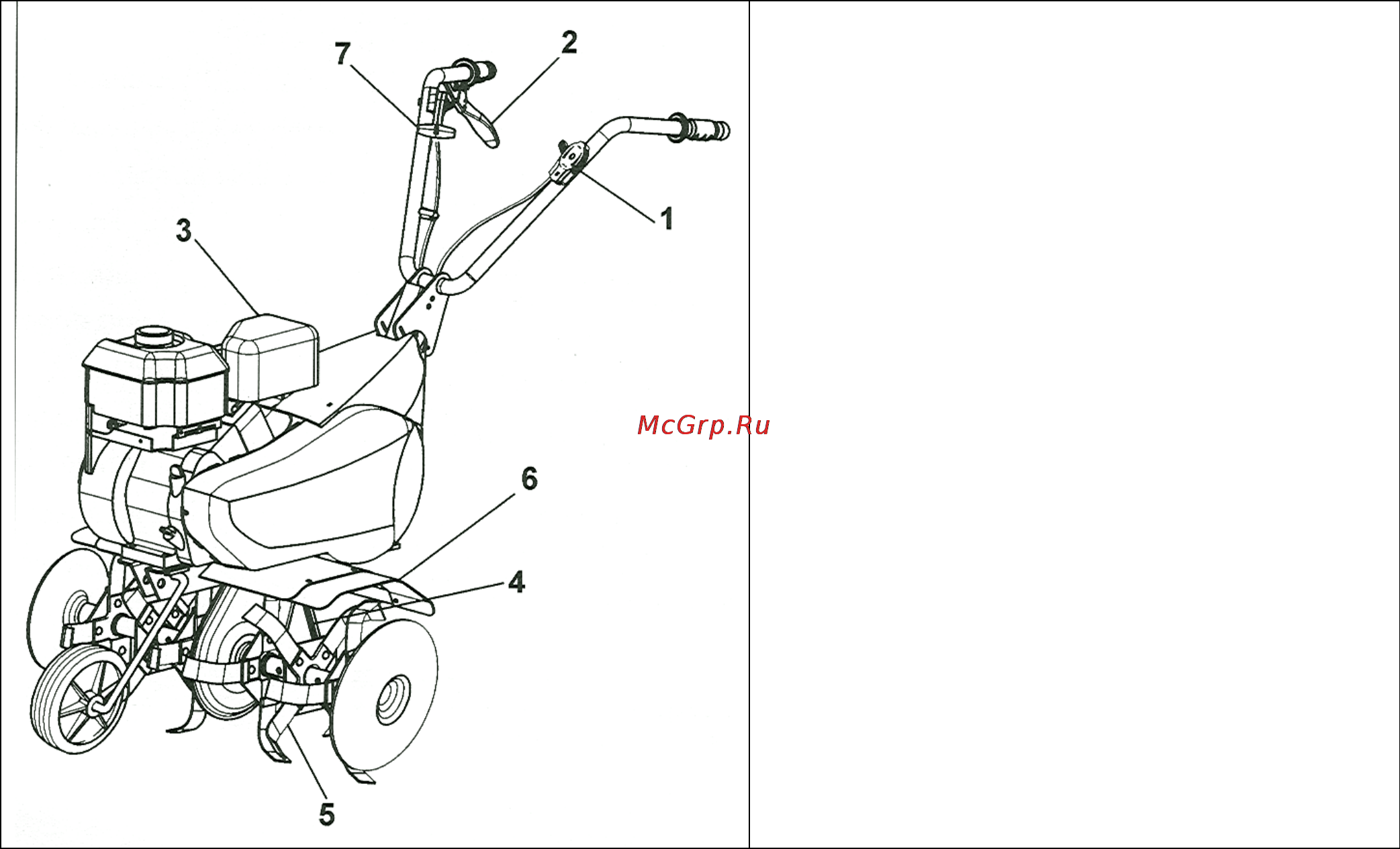

ОПИСАНИЕ:

1. Рычаг дросселя;

2. Рычаг включения переднего хода;

3. Ручка механизма запуска двигателя (на

рисунке не видна);

4. Ограничитель глубины;

5. Рабочий орган (фреза);

6. Щиток;

7. Рычаг включения заднего хода.
