18
Подключение устройства
ПРЕДУПРЕЖДЕНИЕ
• Во избежание повреждения устройства и получения
травм, а также возможного нарушения действующего
законодательства запрещается просмотр видео на передних
сиденьях, когда автомобиль находится в движении.
• В некоторых странах или штатах просмотр изображений на
дисплее внутри транспортного средства даже пассажирами
может быть противозаконным. Там, где действуют такие
законодательные акты, они должны соблюдаться.
ПРЕДУПРЕЖДЕНИЕ
СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД У РАЗЪЕМА ПИТАНИЯ
ПРЕДНАЗНАЧЕН ДЛЯ КОНТРОЛЯ ЗА СОСТОЯНИЕМ
ПАРКОВКИ И ДОЛЖЕН БЫТЬ ПОДСОЕДИНЕН К
ВЫКЛЮЧАТЕЛЮ СТОЯНОЧНОГО ТОРМОЗА СО СТОРОНЫ
ИСТОЧНИКА ПИТАНИЯ. НЕПРАВИЛЬНОЕ ПОДСОЕДИНЕНИЕ
ИЛИ ИСПОЛЬЗОВАНИЕ ДАННОГО ПРОВОДА
МОЖЕТ ЯВЛЯТЬСЯ НАРУШЕНИЕМ ДЕЙСТВУЮЩЕГО
ЗАКОНОДАТЕЛЬСТВА И МОЖЕТ СТАТЬ ПРИЧИНОЙ
СЕРЬЕЗНЫХ ТРАВМ ИЛИ УЩЕРБА ИМУЩЕСТВУ.
ВНИМАНИЕ
• Компания PIONEER не рекомендует устанавливать и
производить обслуживание дисплея самостоятельно. При
самостоятельной установке или обслуживании данного
изделия существует опасность поражения электрическим
током или получения иных травм.
Для установки или обслуживание дисплея обращайтесь к
техническим специалистам, авторизованным компанией
Pioneer.
• Закрепите все провода при помощи зажимов или
изоляционной ленты. Не оставляйте оголенные провода без
изоляции.
• Запрещается просверливать отверстия в отсеке двигателя
для подключения желтого провода дисплея к аккумуляторной
батарее автомобиля. С течением времени от вибрации
двигателя может нарушиться изоляция провода в точке
выхода из пассажирского отсека и входа в отсек двигателя.
Особое внимание необходимо уделить креплению провода.
• Не допускайте наматывания провода микрофона вокруг
колонки рулевого управления или рычага переключения
передач. Это очень опасно! Установите это устройство таким
образом, чтобы оно не затрудняло вождение.
• Убедитесь, что кабели не касаются движущихся частей
автомобиля, например, механизма переключения передач,
стояночного тормоза или механизма регулировки положения
сидения.
• Не укорачивайте кабели. Это может вызвать неисправность
цепи защиты.
Важно
• Данное устройство нельзя устанавливать в транспортном
средстве, в котором для ключа зажигания не предусмотрено
положение ACC (аксессуары).

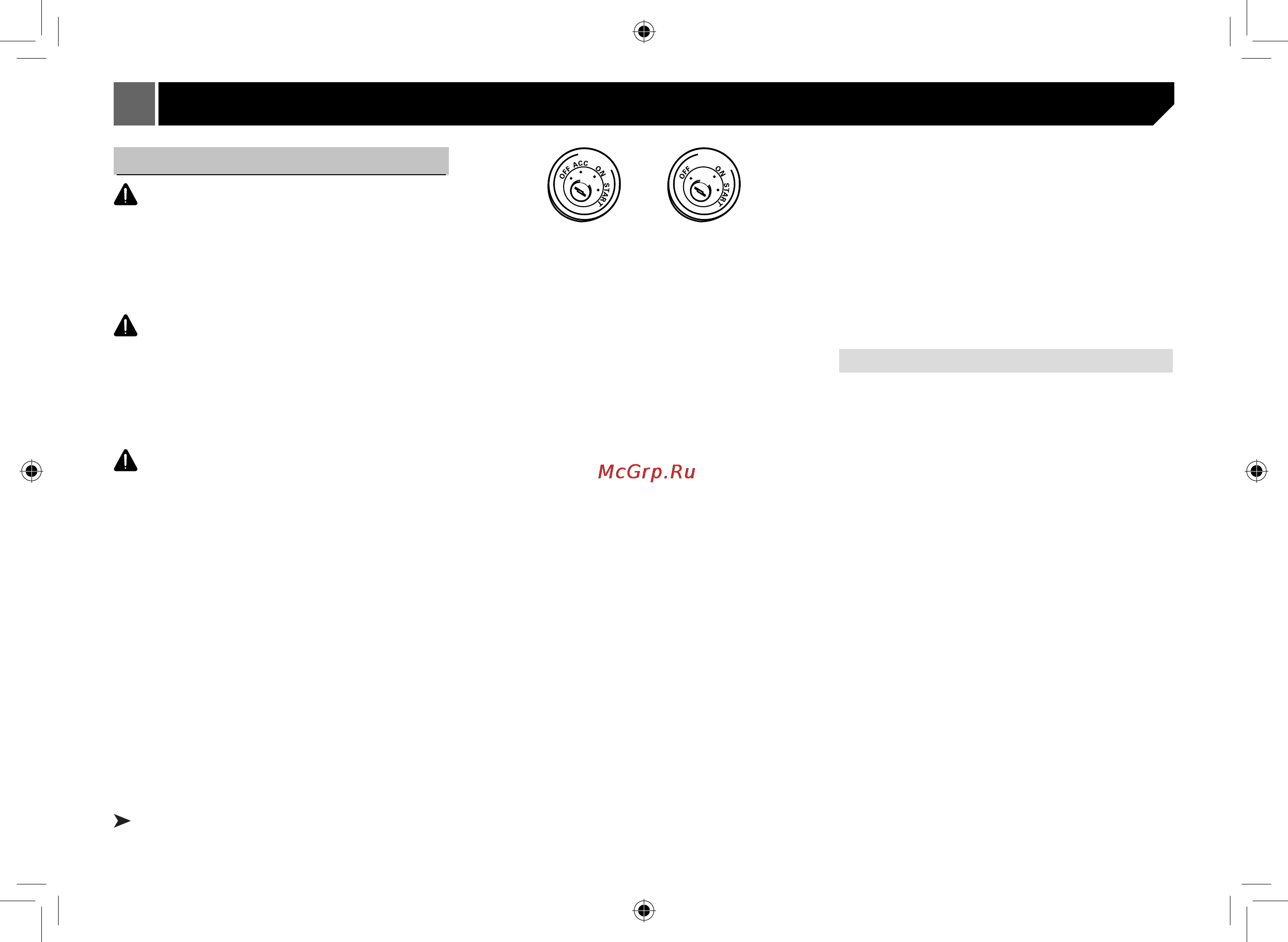

Положение ACC Положения ACC нет
• Эксплуатация данного устройства в условиях, отличных
от описанных ниже, может привести к пожару или сбою в
работе устройства.
— Транспортные средства с 12-вольтовой аккумуляторной
батареей и заземлением отрицательного полюса.
— Громкоговорители мощностью 50 Вт (выходная
мощность) и сопротивлением от 4 до 8 Ом.
• Во избежание короткого замыкания, перегрева или
неисправностей обязательно соблюдайте следующие
указания.
— Перед установкой отключите отрицательную клемму
аккумулятора.
— Закрепите провода при помощи зажимов или
изоляционной ленты. Обмотайте изоляционной лентой
провода, касающиеся металлических деталей, чтобы
защитить их от износа.
— Разместите все кабели в удалении от подвижных
деталей, таких как рычаг переключения передач и
направляющие сидений.
— Разместите все кабели в удалении от нагревающихся
деталей, таких как решетка обогревателя.
— Запрещается подключать желтый провод дисплея к
аккумуляторной батарее автомобиля через сверленое
отверстие в отсеке двигателя.
— Изолируйте концы всех не подключенных кабелей
изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со шнура питания данного
устройства с целью подачи питания на другое устройство.
Допустимая нагрузка кабеля по току ограничена.
— Используйте предохранитель указанного номинала.
— Запрещается напрямую заземлять отрицательный вывод
громкоговорителя.
— Запрещается связывать вместе отрицательные кабели
нескольких громкоговорителей.
• Когда устройство включено, сигналы управления
передаются по сине-белому кабелю. Подсоедините
этот кабель к пульту ДУ системы внешнего усилителя
мощности или к реле управления антенны с
электроприводом (макс. 300 мА 12 В постоянного тока).
Если автомобиль оборудован встроенной в оконное
стекло антенной, подключите провод к клемме питания
усилителя антенны.
• Запрещается подключать сине-белый кабель к клемме
питания внешнего усилителя мощности.
Также запрещается подсоединять данный провод
к клемме питания антенны с электроприводом. Это
может привести к саморазряду аккумулятора или
неисправности.
• Черный кабель является заземляющим. Заземляющие
кабели данного устройства и других устройств (особенно
устройств, предназначенных для эксплуатации при
больших токах, таких как усилитель мощности) должны
монтироваться отдельно. В противном случае их
случайное отсоединение может привести к пожару или
неисправности.
Сведения о подключении
• Данное устройство предназначено для использования на
транспортных средствах с 12-вольтовой аккумуляторной
батареей и заземлением отрицательного полюса. Перед
установкой данного устройства в жилом автофургоне,
грузовике или автобусе проверьте напряжение
аккумуляторной батареи. Если оно не соответствует
требованиям, обратитесь к квалифицированному
специалисту для установки трансформатора на 12 В.
• При выходе из строя предохранителя замените его новым
номиналом 10 А. Использование предохранителя другого
номинала или отсутствие предохранителя может вызвать
повреждение устройства и даже возгорание. Если сбои в
работе электрической системы не были устранены после
установки подходящего предохранителя, обратитесь в
автосервис.
• ЗАПРЕЩАЕТСЯ подключение других устройств к
аккумуляторной батарее во избежание перегрева
батареи.
• Убедитесь, что все соединения и кабели
громкоговорителей хорошо изолированы. В противном
случае возможно повреждение устройства в результате
короткого замыкания.
