Перед проведением монтажа обра
-
тите внимание на информацию,
приведенную на следующих стра
-
ницах и в главах "Размеры прибо
-
ра" и "Указания по безопасности и
предупреждения".
Особенно это касается случаев од
-
новременной эксплуатации вытяж
-
ки и устройства горения, зависимо
-
го от комнатного воздуха, так как
при определенных обстоятель
-
ствах существует опасность полу
-
чения отравления!
Инструкция по монтажу
Отдельные этапы монтажа описаны в
прилагаемом монтажном листе.

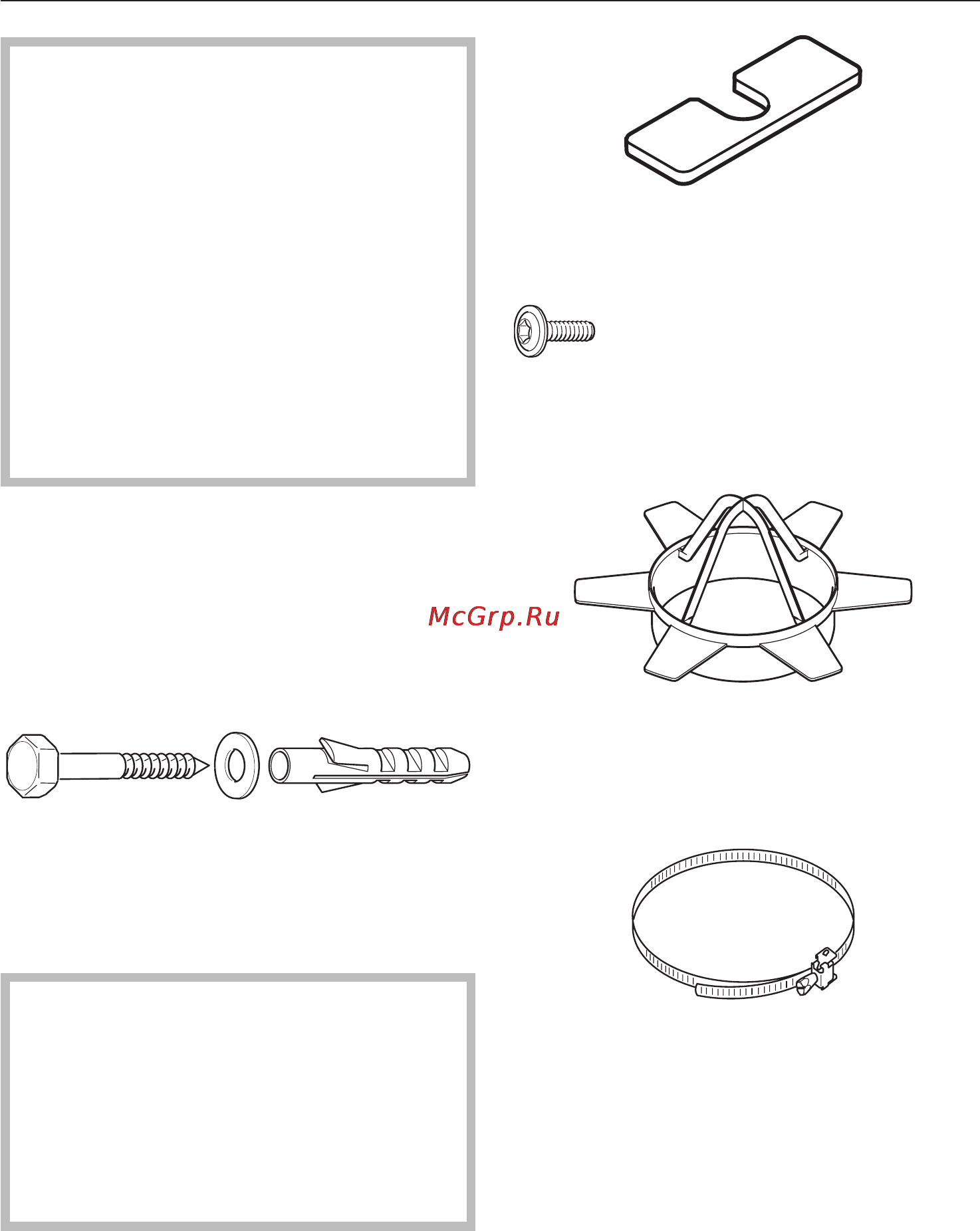

Материал для монтажа
4 шурупа 8 x 60 мм с
4 подкладными шайбами и
4 дюбелями S 10 для прикрепления
потолочной пластины к потолку
Шурупы и дюбели пригодны для мон
-
тажа вытяжки к бетонному потолку.
Для других конструкций потолка
используйте подходящий крепеж
-
ный материал.
Обратите внимание на достаточ
-
ную несущую способность потолка.
2 шурупа M4 x 8 мм для крепления
трубы вытяжки.
4 выравнивающих пластины для
монтажа вытяжки на
негоризонтальном потолке
1 штуцер воздуховода позволяет из-
менить положение отверстия для воз-
духовода в потолке (не у приборов мо-
дельного ряда ...U).
1 хомут шланга для крепления воз
-
духовода к штуцеру.
(не у приборов модельного ряда ...U)
Монтаж
26
