AOC I2476VW [12/69] Пoдключeниe мoнитopа

Пoдключeниe мoнитopа

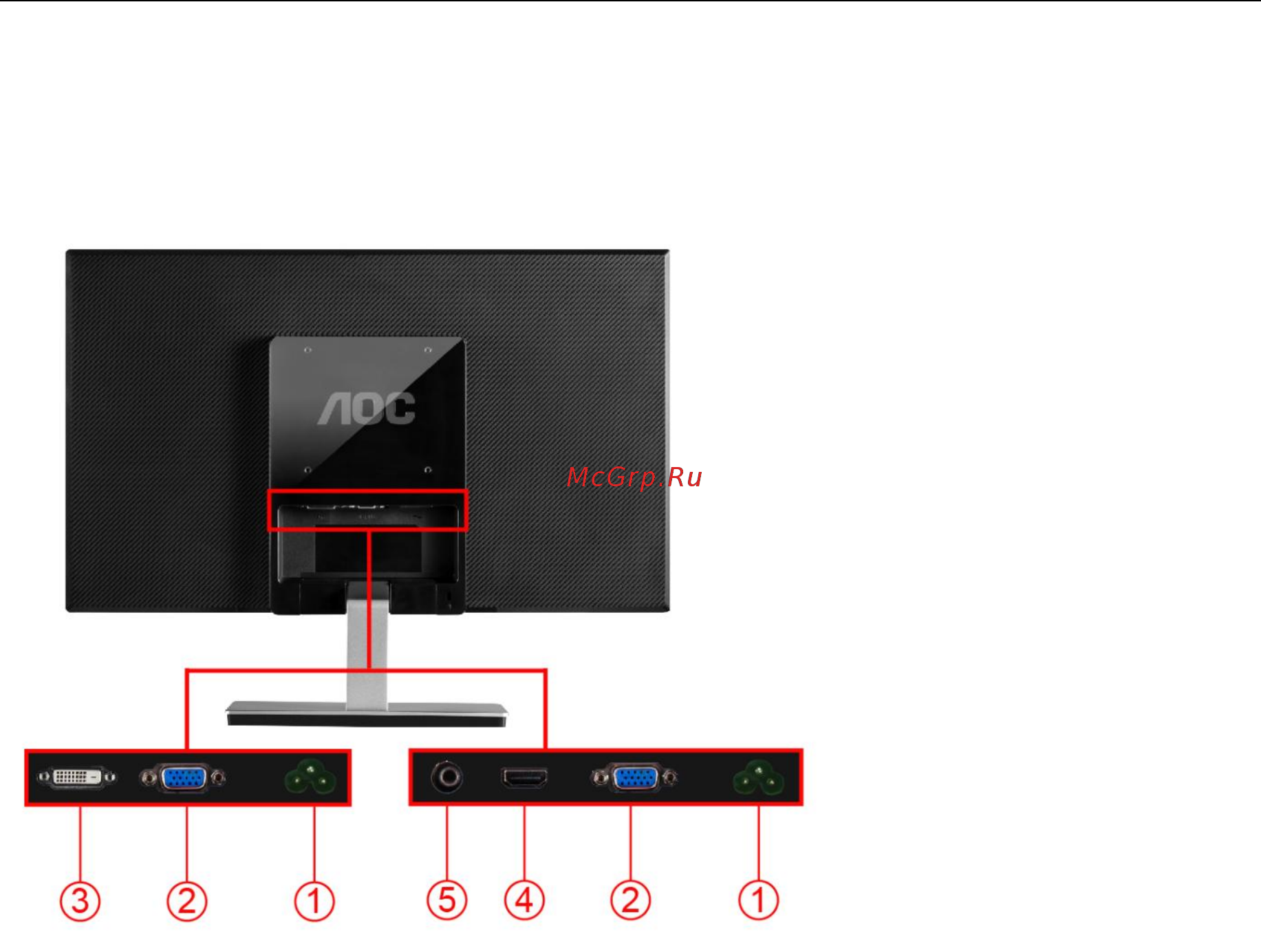

Разъемы для подключения кабелей расположены на задней панели монитора и компьютера :

I2476VW

I2476VWM

1. AC

2. Аналоговый (кабель DB-15 VGA)

3. DVI (I2476VW)

4. HDMI/MHL (I2476VWM)

5. Earphone (I2476VWM)

Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед

подключением.

1 Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.

2 Подсоедините разъем на одном конце DVI-кабеля к задней панели монитора, другой разъем – к

DVII-порту компьютера.

3 Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой

конец – к порту D-Sub компьютера.

4 (Не входит в комплект поставки – необходима видеокарта сHDMI/MHL -портом). Подсоедините разъем

на одном конце HDMI/MHL -кабеля к задней панели монитора, другой разъем – к HDMI/MHL -порту

компьютера.

5 Включите монитор и компьютер.

Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см.

раздел "Поиск и устранение неисправностей.
