AOC I2476VWM [60/69] Haзнaчeниe кoнтaктoв
![AOC I2476VWM [60/69] Haзнaчeниe кoнтaктoв](/views2/1151982/page60/bg3c.png)
60

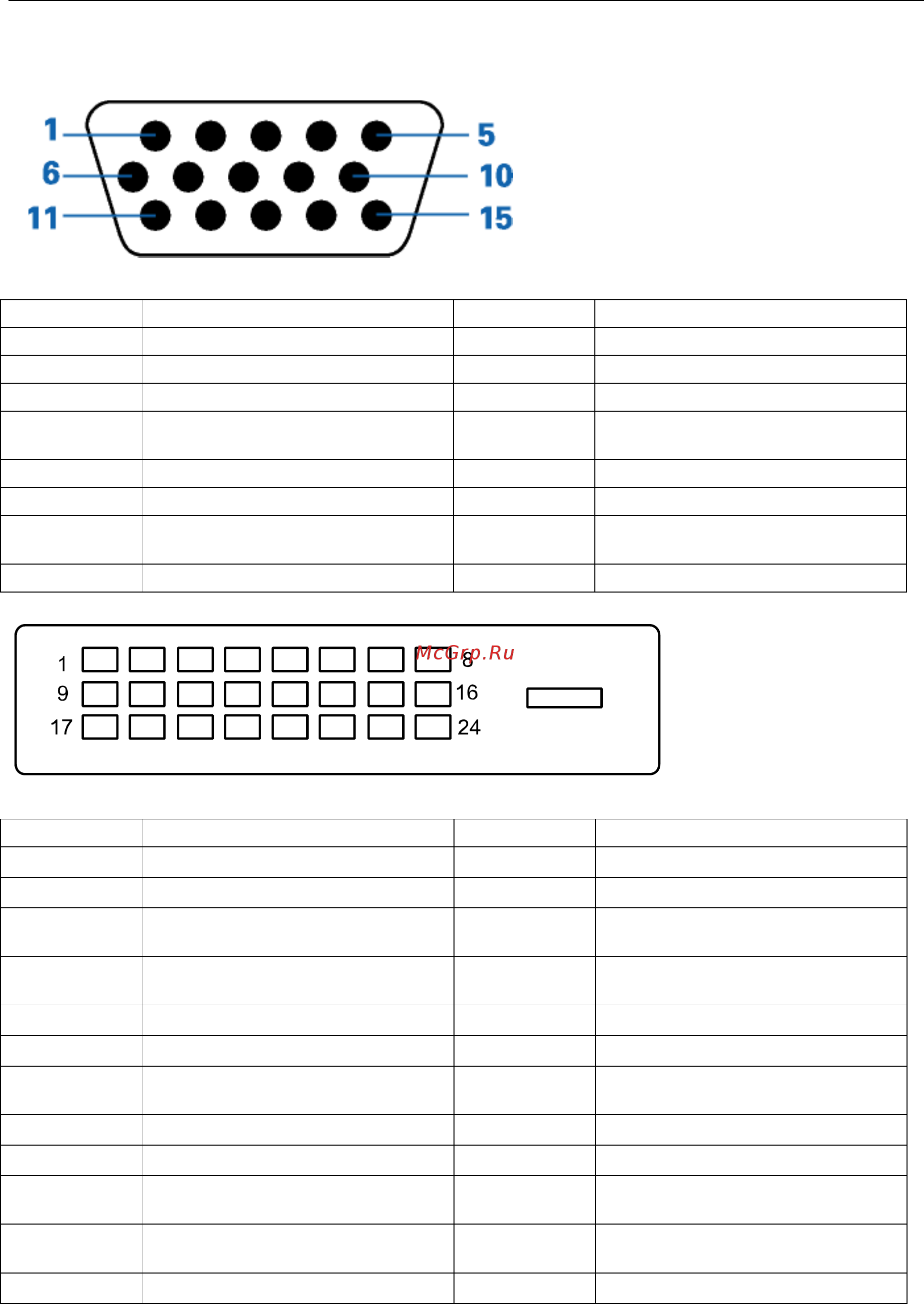

Haзнaчeниe кoнтaктoв
15-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Видео-красный
9
+5V
2
Видео-зеленый
10
Земля
3
Видео-синий
11
Не задействован
4
Не задействован
12
Последовательная передача
DDC-данных
5
Определение кабеля
13
Горизонтальная синхронизация
6
ЗЕМЛЯ-КРАСНЫЙ
14
Вертикальная синхронизация
7
ЗЕМЛЯ-ЗЕЛЕНЫЙ
15
Последовательная
DDC-синхронизация
8
ЗЕМЛЯ-СИНИЙ
24-контактный кабель для передачи сигналов цветного изображения
№ контакта
Наименование сигнала
№ контакта
Наименование сигнала
1
Данные TMDS 2－
13
Данные TMDS 3＋/Не исп.
2
Данные TMDS 2＋
14
Питание +5 В
3
Данные TMDS 2/4
экранирование
15
Земля (для +5 В)
4
Данные TMDS 4－/Не исп.
16
Определение "горячего"
подключения
5
Данные TMDS 4 +/Не исп.
17
Данные TMDS 0－
6
DDC-синхронизация
18
Данные TMDS 0＋
7
DDC-данные
19
Данные TMDS 0/5
экранирование
8
Не задействован
20
Данные TMDS 5－/Не исп.
9
Данные TMDS 1－
21
Данные TMDS 5 +/Не исп.
10
Данные TMDS 1 +
22
Экранирование
TMDS-синхронизации
11
Данные TMDS 1/3
экранирование
23
TMDS-синхронизация +
12
Данные TMDS 3－/Не исп.
24
TMDS-синхронизация -
