Подключение монитора

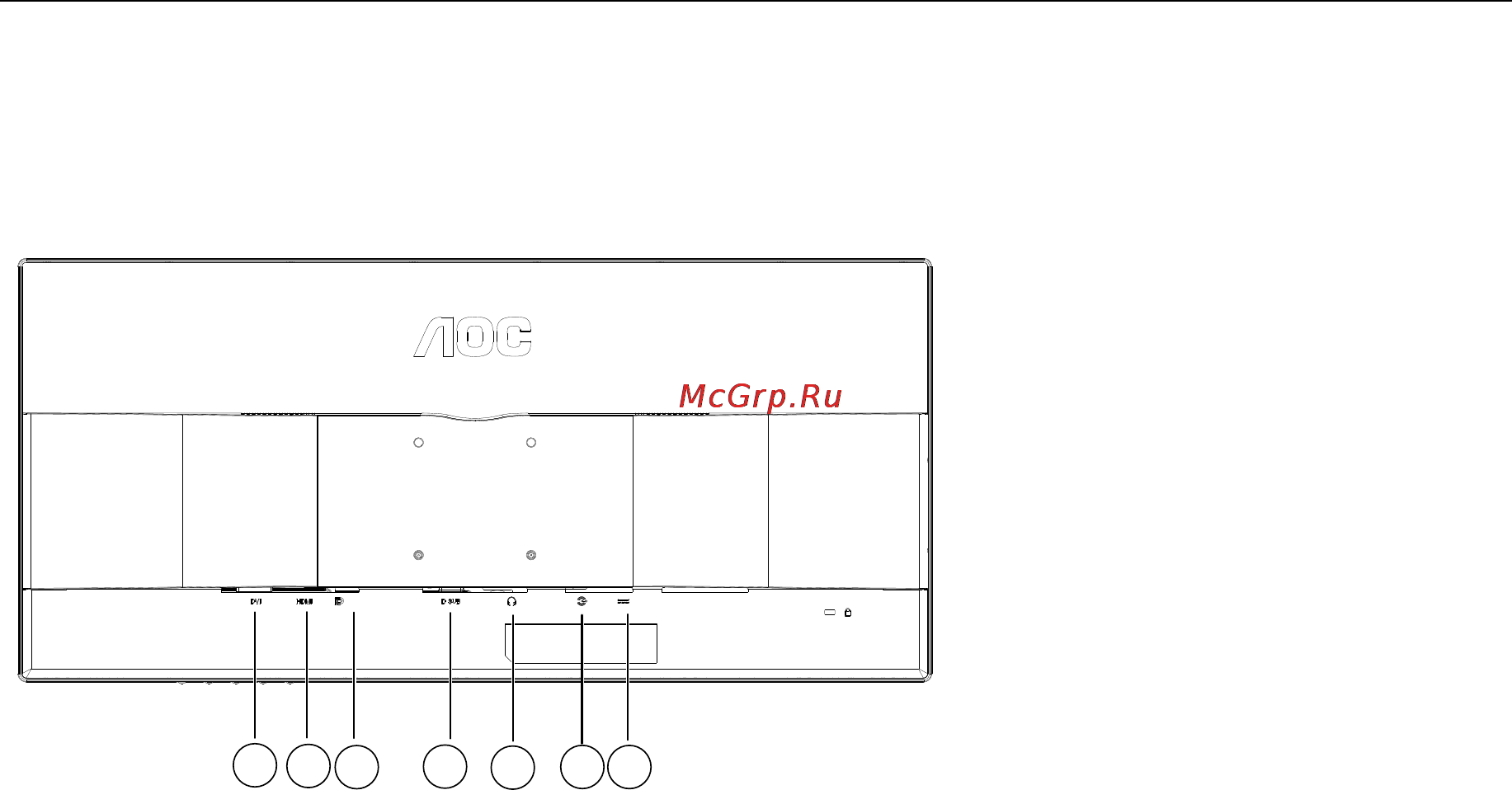

Кабельные разъемы на задней стенке монитора для подключения к компьютеру
1
2
3
4
5
6
Электропитание
7
DVI
MHL-HDMI
Display port
Аналоговый вход (кабель VGA с 15-контактным гнездом D-Sub)
Выход на наушники
AUDIO IN
Для защиты оборудования следует всегда отключать ПК и ЖК-монитор перед подключением кабелей.
1 Подключить шнур питания к разъему для подключения источника питания переменного тока на задней стенке
монитора.
2 Подключить один конец 15-контактного кабеля D-Sub к задней стенке монитора, а другой конец — к порту D-Sub
компьютера.
3 Другой вариант: (требует наличия видеокарты с портом DVI) — подключить один конец DVI-кабеля к задней
стенке монитора, а другой конец — к DVI-порту компьютера.
4 Другой вариант: (требует наличия видеокарты с разъемом HDMI) — подключить один конец HDMI-кабеля к
задней стенке монитора, а другой конец — к HDMI-разъему компьютера.
5 Другой вариант: (требует наличия видеокарты с портом DP) — подключить один конец DP-кабеля к задней
стенке монитора, а другой конец — к DP-порту компьютера.
6 Включить монитор и компьютер.
7 Поддерживаемые видеоразрешения:
В случае, если на мониторе отображается изображение, процесс установки завершен. Если изображение не
отображается, см. раздел по поиску и устранению неисправностей.
Q2577FQ
6
3
2
4
5
1
7
17
(1) VGA: x 1080 / 60 Гц (максимальное)
(2)
(3)
DVI Dual-Link: 2560 x 1080 / 60 Гц (максимальное)
(4)
HDMI: 2560 x 1080 / 60 Гц (максимальное)
DP: 2560 x 1080 / 60 Гц (максимальное)
2560
