51

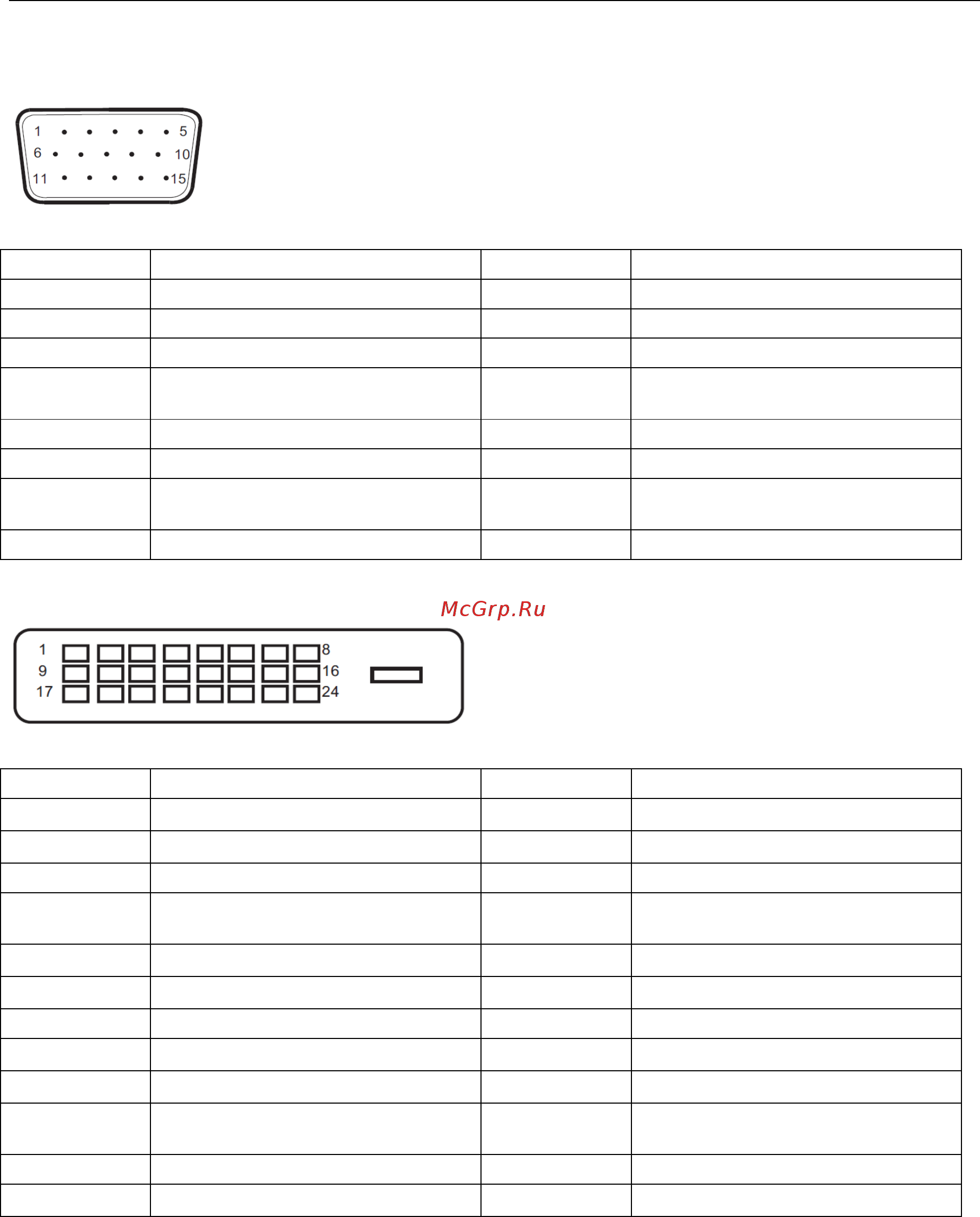

Назначение контактов
15-контактный кабель для передачи сигналов цветного изображения
№ контакта Наименование сигнала № контакта Наименование сигнала
1 Видео-красный 9 +5 В
2 Видео-зеленый 10 Земля
3 Видео-синий 11 Не задействован
4 Не задействован 12
Последовательная передача
DDC-данных
5 Определение кабеля 13 Горизонтальная синхронизация
6 ЗЕМЛЯ-КРАСНЫЙ 14 Вертикальная синхронизация
7 ЗЕМЛЯ-ЗЕЛЕНЫЙ 15
Последовательная
DDC-синхронизация
8 ЗЕМЛЯ-СИНИЙ
24-контактный кабель для передачи сигналов цветного изображения
№ контакта Наименование сигнала № контакта Наименование сигнала
1
Данные TMDS 2－
13
Данные TMDS 3＋
2
Данные TMDS 2＋
14 Питание +5 В
3 Данные TMDS 2/4 экранирование 15 Земля (для +5 В)
4
Данные TMDS 4－
16
Определение «горячего»
подключения
5 Данные TMDS 4 + 17
Данные TMDS 0－
6 DDC-синхронизация 18
Данные TMDS 0＋
7 DDC-данные 19 Данные TMDS 0/5 экранирование
8 Не задействован 20
Данные TMDS 5－
9
Данные TMDS 1－
21 Данные TMDS 5 +
10 Данные TMDS 1 + 22
Экранирование
TMDS-синхронизации
11 Данные TMDS 1/3 экранирование 23 TMDS-синхронизация +
12
Данные TMDS 3－
24 TMDS-синхронизация -
