Prology DVD 557 [8/20] Схема подключения проводов проигрывателя

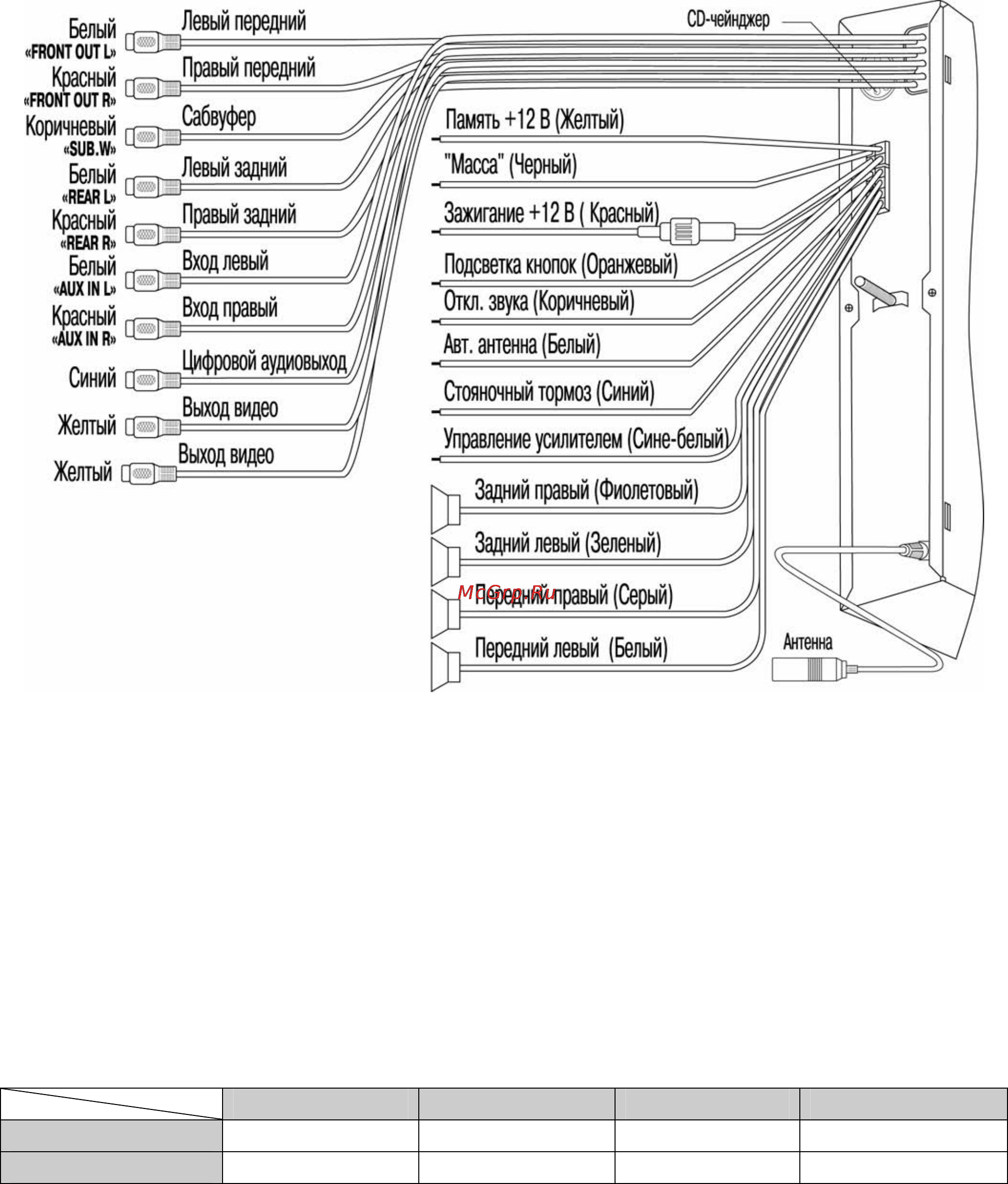

Схема подключения проводов проигрывателя

Примечания

1. Для нормальной работы проигрывателя коричневый провод должен быть отключен от каких-либо це-

пей. Отключение звука во время разговора по телефону производится подключением коричневого

провода "TEL MUTE" к +12 В или к "массе". Если данный провод не используется, то он должен быть

заизолирован.

2. При подаче +12 В на оранжевый провод "ILL" включится подсветка

кнопок, если проигрыватель выклю-

чен, зажигание включено и включена функция "LIGHT" в меню специальных настроек проигрывателя.

Подключите этот провод к выключателю габаритных огней автомобиля.

3. Линейные выходы задних каналов предназначены только для воспроизведения дисков для задних

пассажиров. Подключайте эти выходы к дополнительному монитору, который имеет выход на науш-

ники или встроенный ИК

-передатчик дополнительных беспроводных наушников. Подробнее о функ-

ции одновременного просмотра фильмов и прослушивания радиостанций см. в разделе "Общие

операции".

4. Каждый из динамиков подключается при помощи пары проводов. Провод с черной полосой следует

подключить к клемме "–", а провод без черной полосы – к клемме "+" динамика:

Левый "+" Левый "–" Правый "+" Правый "–"

Передние динамики Белый Бело-черный Серый Серо-черный

Задние динамики Зеленый Зелено-черный Фиолетовый Фиолетово-черный

Внимание! Неверное подключение проигрывателя может привести к его поломке и лишению права на

гарантийное обслуживание.

Внимание! В данном проигрывателе используются усилители мощности, подключенные по мостовой

схеме. При подключении динамиков не допускается замыкание проводов на массу автомо-

биля или друг с другом.

Внимание! Красный провод проигрывателя должен быть подключен к

цепи зажигания во избежание раз-

ряда аккумуляторной батареи автомобиля при продолжительной стоянке.
