KRAMER ELECTRONICS, LTD.12

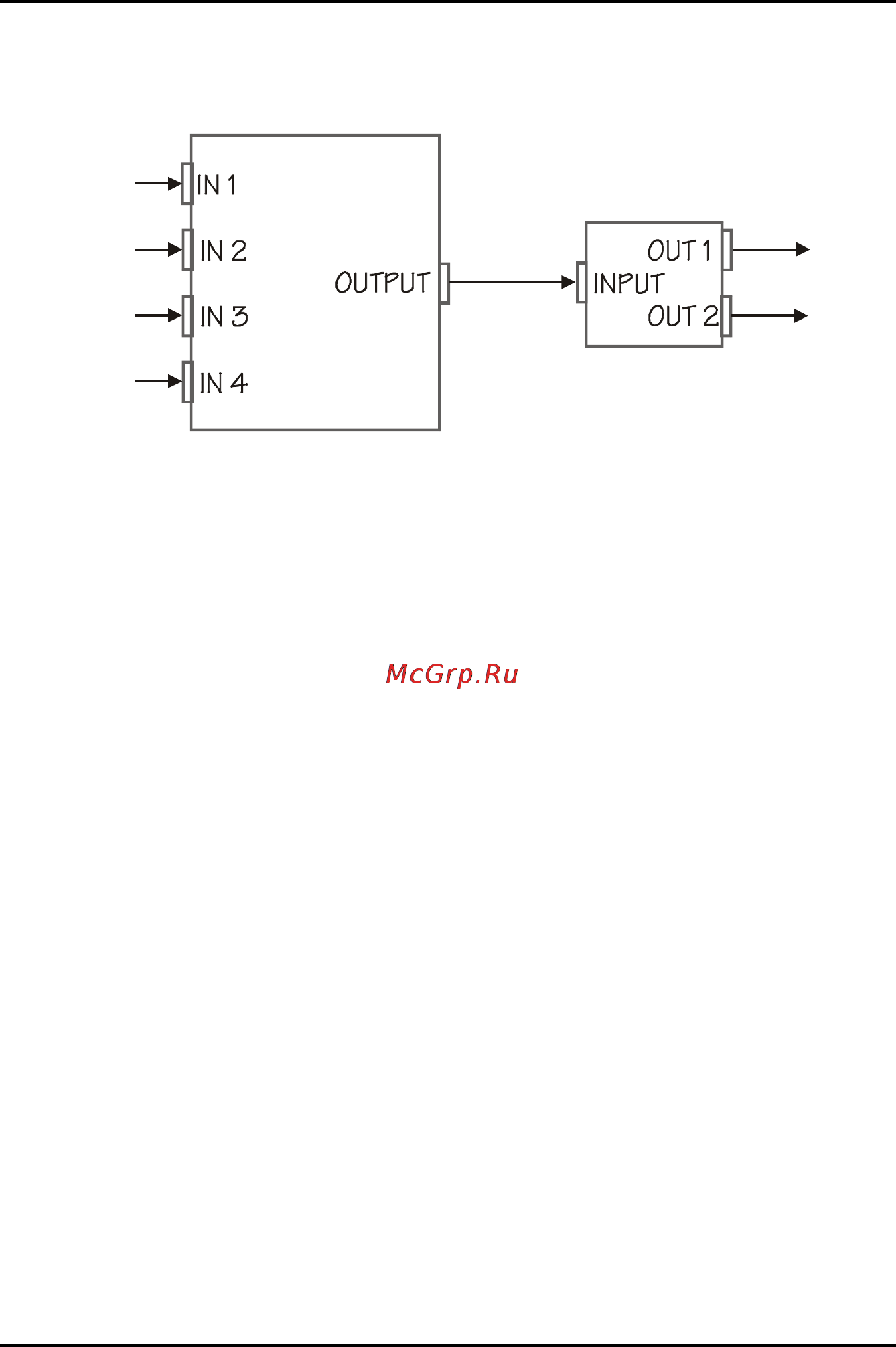

Рис. 3. Увеличение числа входов: Подсоединение усилителя-распределителя 4:2

5.3 Увеличение числа выходов

Имеется возможность каскадного подсоединения PT-102VN с другими

высококачественными усилителями-распределителями для распределе-

ния видеосигнала источника на более чем два выхода. Например, можно

увеличить количество выходов с двух до десяти путем подсоединения

усилителя-распределителя видеосигнала 1:2 PT-102VN к двум устройствам

усилителей-распределителей 1:5 Kramer 105VB, формируя усилитель-

распределитель 1:10, как это показано на рис. 4:

Чтобы сформировать усилитель-распределитель 1:10, действуйте в сле-

дующем порядке (предварительно отключив все оборудование):

1. Подсоедините источник сигнала к разъему INPUT типа BNC на

PT-102VN.

2. Соедините разъем OUT 1 типа BNC на PT-102VN с разъемом INPUT

типа BNC на первом 105VB.

3. Соедините разъем OUT 2 типа BNC на PT-102VN с разъемом INPUT

типа BNC на втором 105VB.

4. Подсоедините пять разъемов OUT типа BNC первого 105VB с прием-

никами видеосигнала 1 to 5, а пять разъемов OUT типа BNC второго

105VB — еще с пятью приемниками видеосигнала.

5. Подсоедините сетевой адаптер 12 В постоянного тока к разъему элек-

тропитания и к электросети (и для PT-102VN, и для обоих устройств

105VB).

6. По завершении подсоединений включите остальную аппаратуру.

7. При необходимости отрегулируйте уровень выходного сигнала и/или

уровень эквализации для компенсации потерь в кабелях.

4x1VB

PT-1 0 2 VN

Использование усилителя-распределителя видеосигнала PT-102VN
