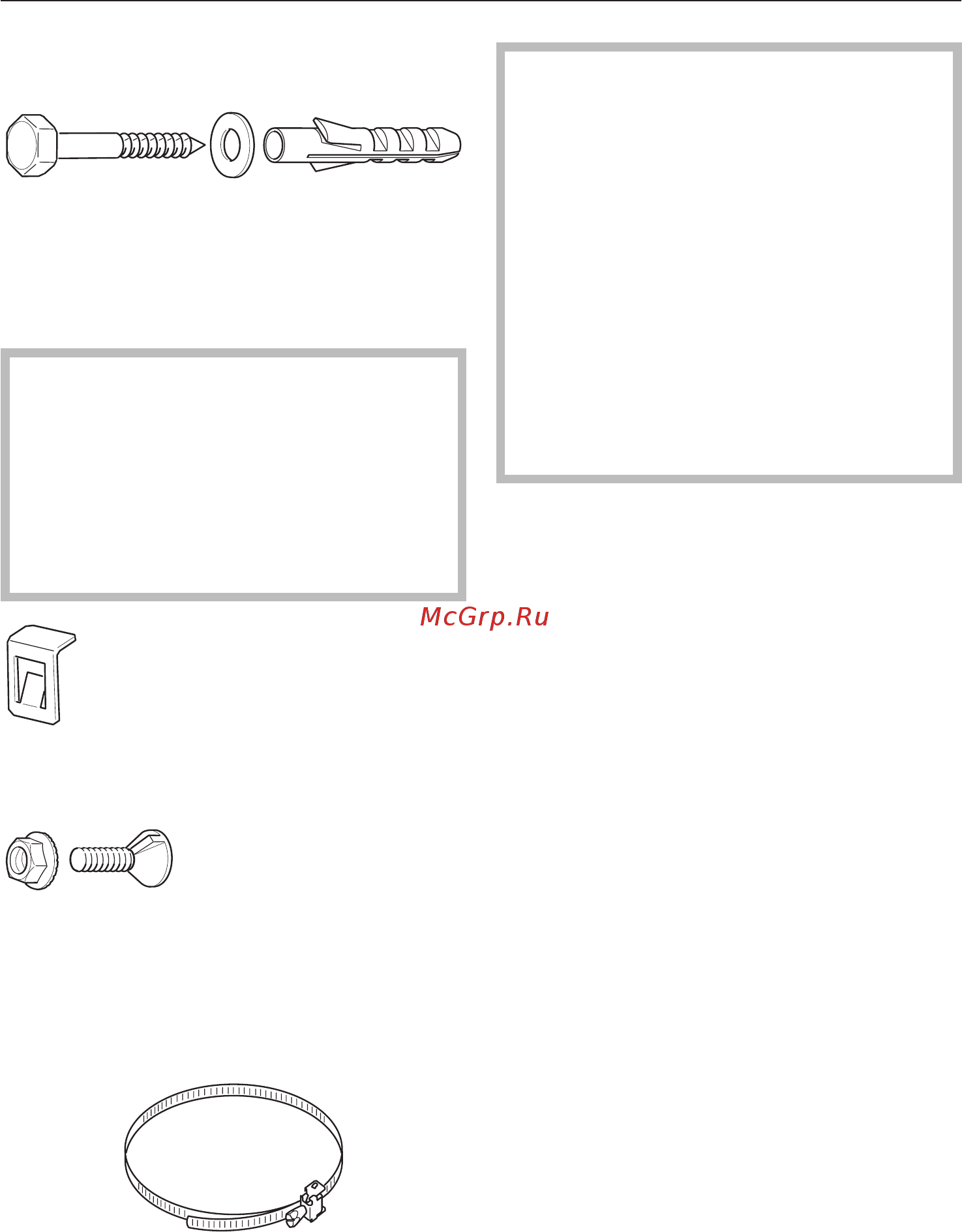

Материал для монтажа
4 шурупа 8 x 60 мм с
4 подкладными шайбами и
4 дюбелями S 10 для прикрепления
потолочной пластины к потолку
Шурупы и дюбели пригодны для мон
-
тажа вытяжки к бетонному потолку.
Для других конструкций потолка
используйте подходящий крепеж
-
ный материал.
Обратите внимание на достаточ-
ную несущую способность потолка.
2 зажима для подвешивания вытяжки
к потолочной пластине
4 винта с потайной головкой
M 6 x 20 мм с выступом и
4 гайки M 6 с зубчатым венцом
для прикрепления вытяжки к пото
-
лочной пластине
1 хомут шланга для крепления воз
-
духовода к выходному штуцеру
Перед проведением монтажа обра
-
тите внимание на информацию,
приведенную на следующих стра
-
ницах и в главах "Размеры прибо
-
ра" и "Указания по безопасности и
предупреждения".
Особенно это касается случаев од
-
новременной эксплуатации вытяж
-
ки и устройства горения, зависимо
-
го от комнатного воздуха, так как
при определенных обстоятель
-
ствах существует опасность полу
-
чения отравления!
Инструкция по монтажу
Отдельные этапы монтажа описаны в
прилагаемом монтажном листе.
Монтаж при режиме
циркуляции
(только DA 420 V)
Для работы прибора в режиме цирку-
ляции его необходимо переоснастить
перед проведением монтажа. Необхо
-
димый монтажный комплект можно
приобрести в сервисной службе (см.
главу "Технические характеристики").
К монтажному комплекту прилагается
инструкция по монтажу.
После монтажа вытяжки необходимо
установить угольный фильтр и настро
-
ить для него счетчик часов эксплуата
-
ции (см. главы "Чистка и уход" и "Экс
-
плуатация").
Монтаж
26
