4 ВНЕШНИЙ ВИД И ОРГАНЫ

УПРАВЛЕНИЯ VP-2L

Расположение и назначение органов управления и разъемов VP-2L пока-

зано на рис. 1 и описано в табл. 1.

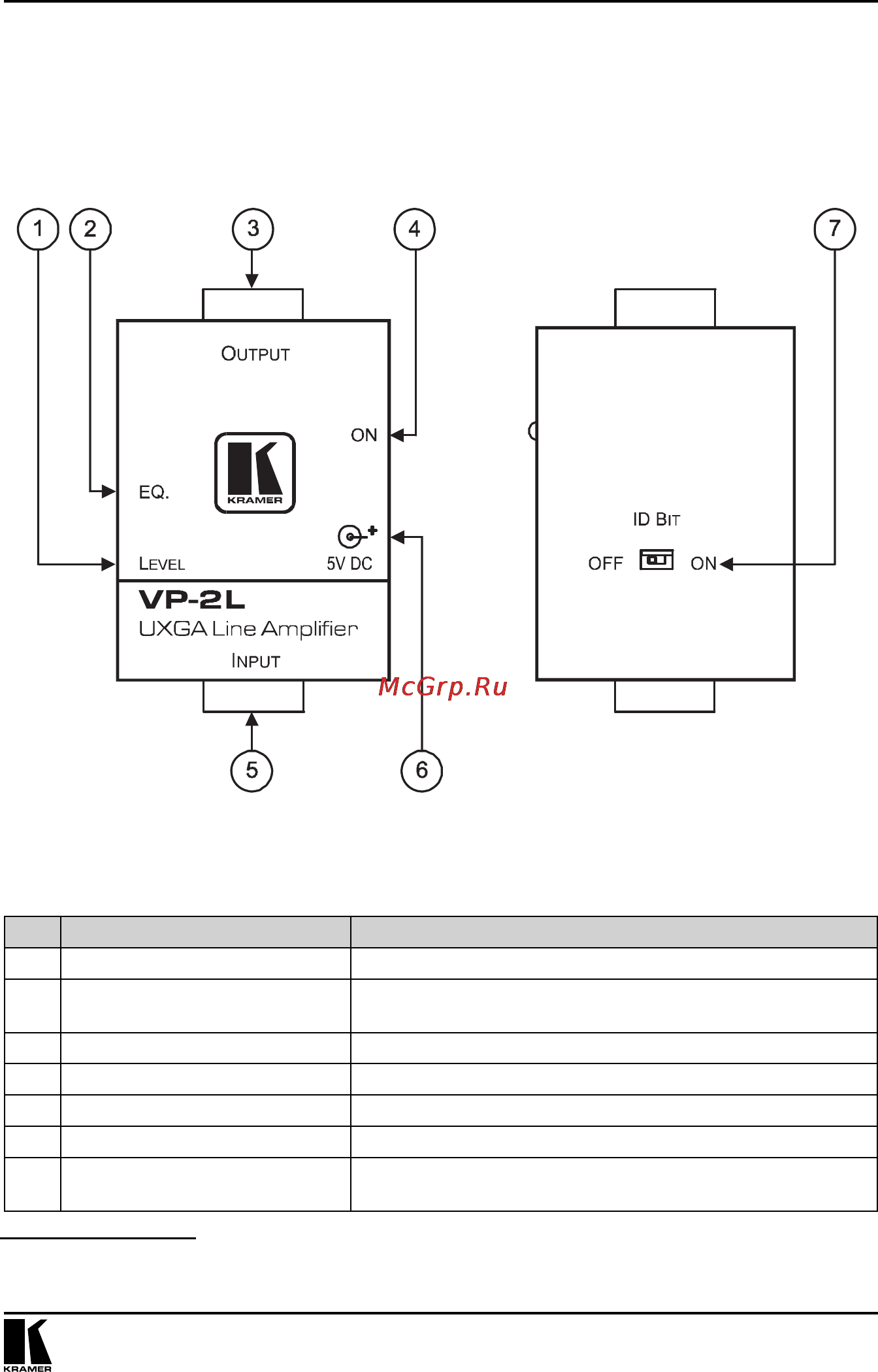

Рис. 1. Расположение органов управления VP-2L

Таблица 1. Описание органов управления VP-2L

№ Элемент Назначение

1 Регулятор LEVEL Регулировка

уровня выходного сигнала

2 Регулятор EQ.

Регулировка величины компенсации АЧХ выхода видео-

сигнала

3 Разъем HD15F OUTPUT Подключение получателя сигнала компьютерной графики

4 Светодиод ON Светится при включенном питании

5 Разъем HD15F INPUT Подключение источника сигнала компьютерной графики

6 Разъем 5V DC Подключение источника питания (=5 В)

7 Переключатель ID Bit

В правом положении установлен в значение ON

;

в левом — OFF

Внешний вид и органы управления VP-2L

Нижняя панель

Для настройки нужного уровня вращайте регулятор с помощью отвертки

По умолчанию. Позволяет «заставить» ноутбук выводить сигнал VGA на внешний монитор.
