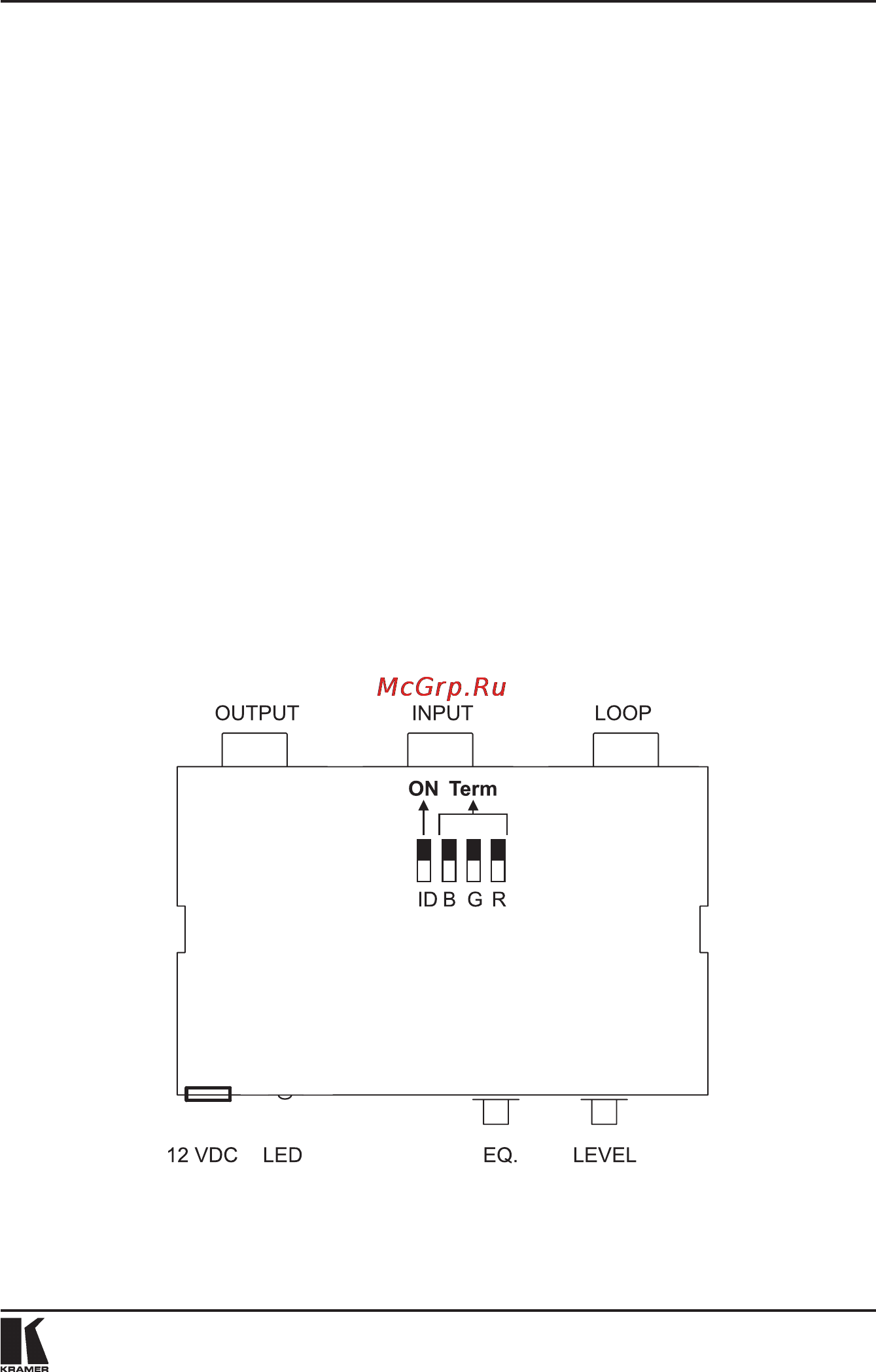

Работа с линейным усилителем 3 Подключите местный ХСАЛ бА монитор если это требуется к проход ному выходу усилителя 4 Включите питание усилителя источника и приемников сигнала 5 При необходимости отрегулируйте уровень сигнала и компенсацию АЧХ кабеля в соответствии с разделом 6 3 6 2 Предварительная настройка VP 210x1 Для эффективного использования VP 210xl должен быть настроен под конкретное применение Сквозь дно корпуса прибора доступны четыре двухпозиционных переключателя Три из них используются для реализа ции проходного режима четвертый управляет сигналом идентификации идентификационным битом на выводе 4 разъема Использование пере ключателей иллюстрируется на рис 3 При необходимости использования проходного выхода для подключения местного монитора три переключа теля R G В должны быть установлены в дальнее от разъема INPUT положе ние Если местный монитор не используется то эти переключатели долж ны быть установлены в положение TERM ближнее к разъему INPUT При использовании ноутбуков которые для работы с дополнительным монитором требуют выдачи идентификационного бита следует перевести двухпозиционный переключатель с обозначением 10 в положение ON Неправильная установка переключателей терминаторов может привести к чрезмерной яркости или блеклости изображения и к повреждению мони торов Все переключатели терминаторов RGB следует переключать одно временно иначе могут возникнуть серьезные цветовые искажения Рис 3 Двухпозиционные переключатели конфигурации VP 210x1
