a 3 монтажных листа
для монтажа трубы вытяжки.
b 2 хомута шланга отвода воздуха
для закрепления воздуховода.
c 1 переходный штуцер
для воздуховода C 125 мм
d 1 невозвратный клапан
для установки в выпускной штуцер
моторного блока (только в режиме
отвода)
e Телескопический держатель для
крепления вытяжки к стене.
f Монтажный комплект для рабо-
ты в режиме циркуляции
Включает в себя поворотный патру-
бок и алюминиевый шланг (не вхо-
дит в комплект поставки, дополни-
тельно приобретаемая принадлеж-
ность, см. "Технические данные").

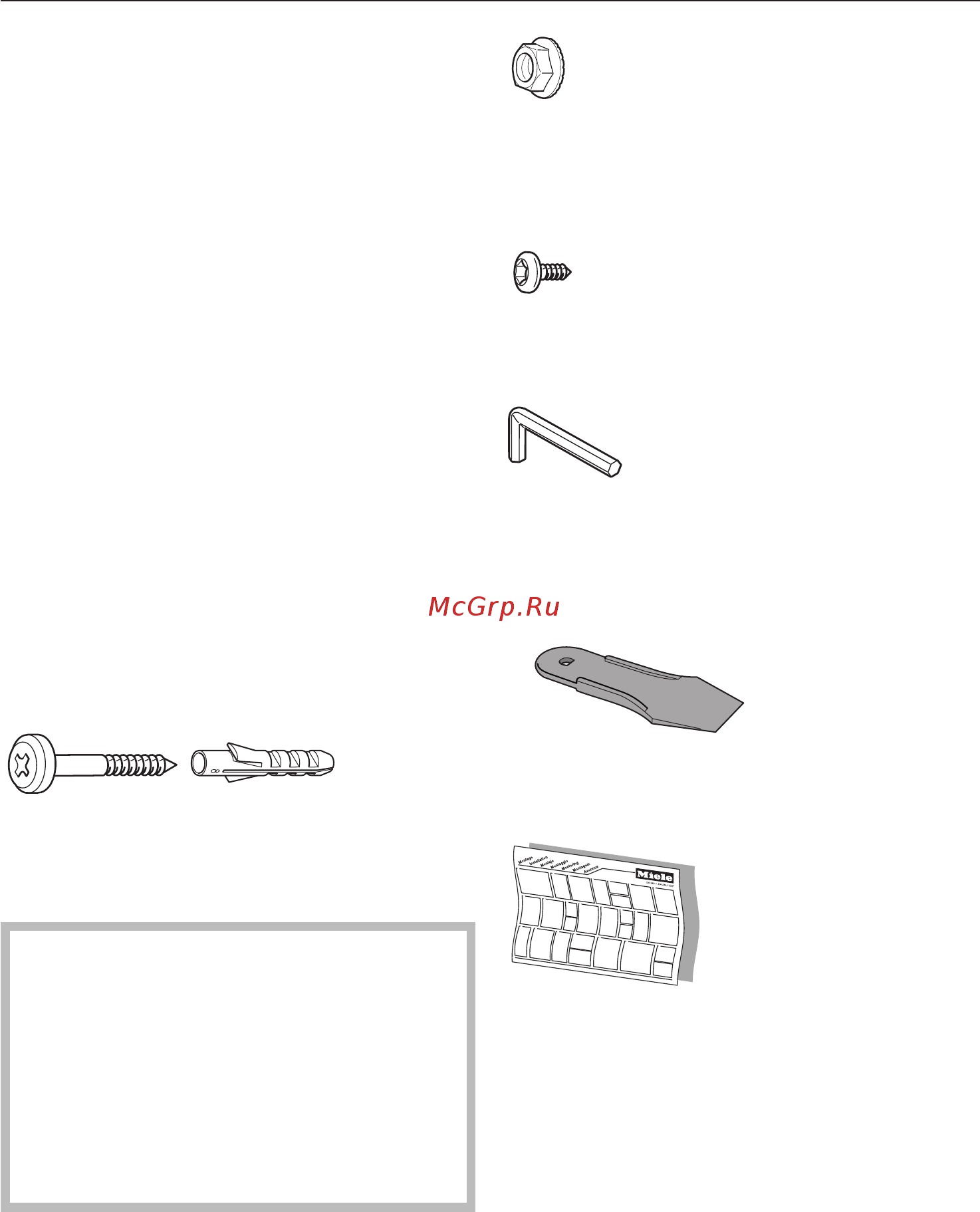

6 шурупов 5 x 40 мм и
6 дюбелей S 8
для крепления держателя к стене.
Шурупы и дюбели пригодны для
монтажа при сплошной каменной
кладке здания.
Для других конструкций стен ис
-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ
-
ную несущую способность стены.
2 гайки M 6
с зубчатым венцом для крепления
корпуса вытяжки.
2 шурупа 3,9 x 7,5 мм
для крепления трубы вытяжки.
1 ключ с внутренним шестигранни-
ком
для регулировки корпуса вытяжки по
высоте
1 шпатель
для демонтажа трубы вытяжки
Инструкция по монтажу
Монтаж
23
