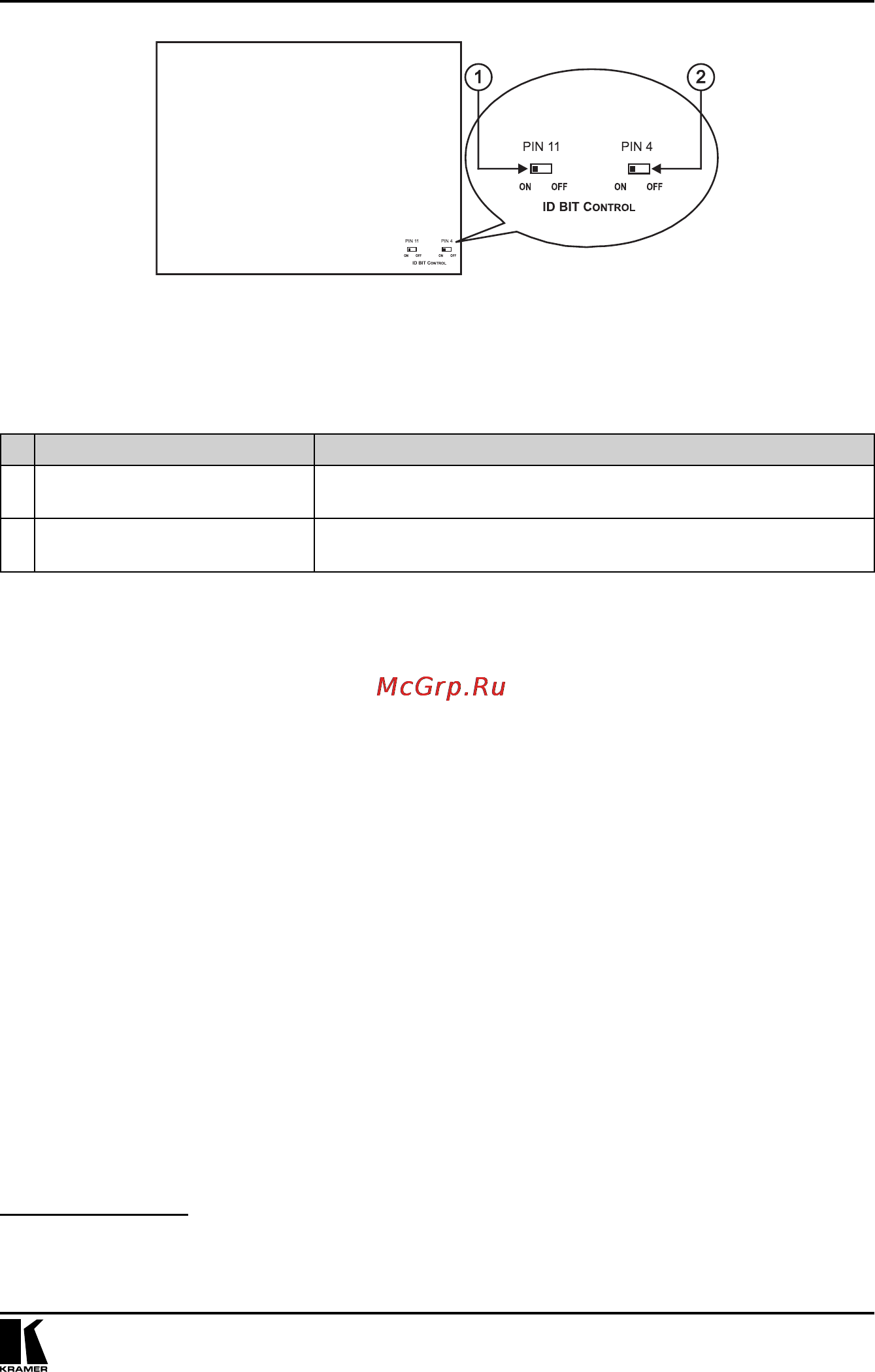

Рис. 4. Нижняя сторона корпуса усилителей-распределителей

Таблица 7. Органы управления, расположенные на нижней стороне корпуса

усилителей-распределителей

№ Орган управления Назначение

1 Переключатель PIN 11 ID BIT

В левом положении — включение управляющего сигнала

на

контакте 11 входного разъема, в правом — выключение

2 Переключатель PIN 4 ID BIT

В левом положении — включение управляющего сигнала

на

контакте 4 входного разъема, в правом — выключение

5 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ

И ПРИЕМНИКОВ СИГНАЛА

Рассматриваемые здесь усилители-распределители позволяют выводить

графический видеосигнал с ноутбука или настольного компьютера одно-

временно на несколько устройств отображения (например, мониторов).

Подключение источников и приемников сигнала, аналогичное для всех

моделей усилителей-распределителей, иллюстрируется на примере VP-5xl

(рис. 5).

1. Подключите источник сигнала VGA-UXGA (например, выход видео-

карты ноутбука) к разъему HD15F INPUT.

2. Подключите приемники сигнала (например, мониторы) к выходным

разъемам HD15F: первый монитор к разъему OUTPUT 1, второй к разъ-

ему OUTPUT 2 и т.д.

3. На нижней стороне корпуса усилителей-распределителей переведите

переключатели управления идентификационным битом PIN 11 и PIN 4

в положение ON.

4. Присоедините сетевой шнур

(не показан на рис. 5).

Нормальное положение. Разрешает ноутбуку выдачу сигнала VGA на внешний монитор

Рекомендуется использовать только сетевой шнур, входящий в комплект поставки усилителя-рас-

пределителя
