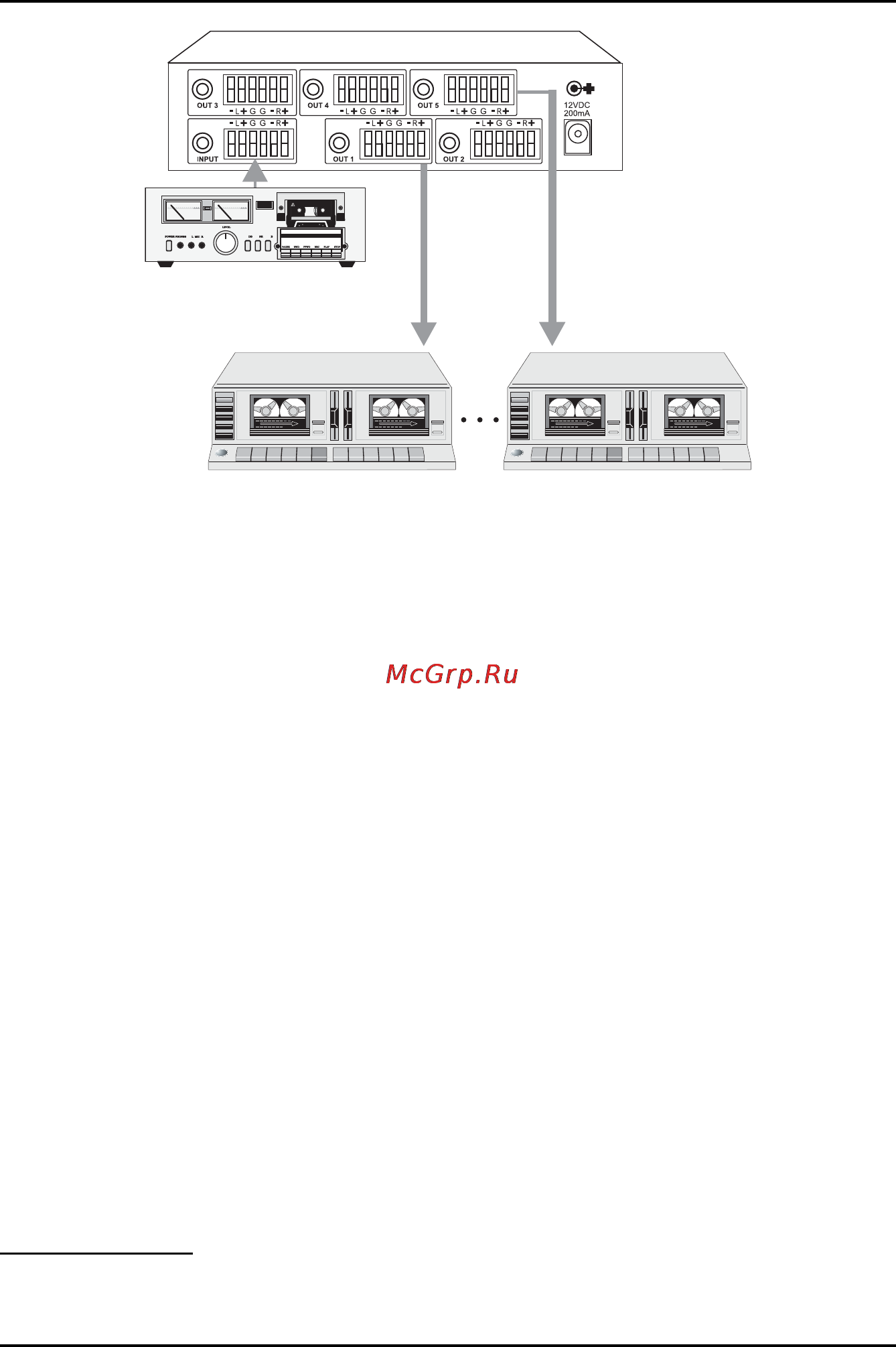

Рис. 2. Подключение VM-50AN в режиме усилителя-распределителя

1:5 балансного стереофонического аудиосигнала

5.2 Подключение VM-50AN в режиме усилителя-

распределителя 1:5 небалансного стереофонического

аудиосигнала

Чтобы подключить VM-50AN в качестве распределителя 1:5 небалансного

стереофонического аудиосигнала, как показано в примере на рис. 3, дей-

ствуйте в следующем порядке

1. Подключить источник небалансного сигнала (например, звуковую

карту компьютера) к входному аудиоразъему INPUT (3,5-мм «мини-

джек»).

2. Подключить до пяти получателей небалансного стереофонического

аудиосигнала через выходные аудиоразъемы OUT (3,5-мм «мини-

джек»). Неиспользуемые выходы могут оставаться неподключен-

ными.

3. Подключить выход источника питания к разъему питания 12V DC (12 В

пост. тока), источник питания вставить в розетку электросети и включить

выключатель питания.

4. Нажать кнопку BAL/UNBAL INPUT MODE, чтобы начать работу в режиме

небалансного сигнала.

5. Отрегулировать

уровень выходного сигнала правого и/или левого

канала, при необходимости.

Перед подключением к усилителю-распределителю VM-50AN нужно выключить все устройства. После

подключения подать сначала питание на VM-50AN, а затем включить остальные приборы

Вставьте отвертку в отверстие и осторожно вращайте для настройки подходящего уровня

Использование усилителя-распределителя VM-50AN

Источник балансного

стереофонического

аудиосигнала

Получатель 1 балансного

стереофонического аудиосигнала

Получатель 5 балансного

стереофонического аудиосигнала
