KRAMER ELECTRONICS, LTD.
Краткое руководство по эксплуатации VM-24HDCP
В данном руководстве приведены основные сведения по установке и началу эксплуатации устройства.
Подробнее см. в последней версии руководства, которую можно загрузить на сайте, перейдя по ссылке
http://www.kramerelectronics.com/support/product_downloads.asp, или распознав с помощью специального
программного обеспечения QR-код, расположенный слева.
4 резиновые ножки;
1 краткое руководство по эксплуатации.
DVD-
проигрыватель
Шаг 1: Проверка комплекта поставки
Двухвходовый усилитель-распределитель 1:4 сигнала DVI VM-24HDCP
1 сетевой шнур;
Сохраните оригинальную коробку и упаковочные материалы на тот случай, если Вам понадобится отправлять данный продукт для
обслуживания.
Шаг 2: Установите VM-24HDCP
Вмонтируйте VM-24HDCP в стойку или прикрепите к прибору
резиновые ножки и разместите его на столе.

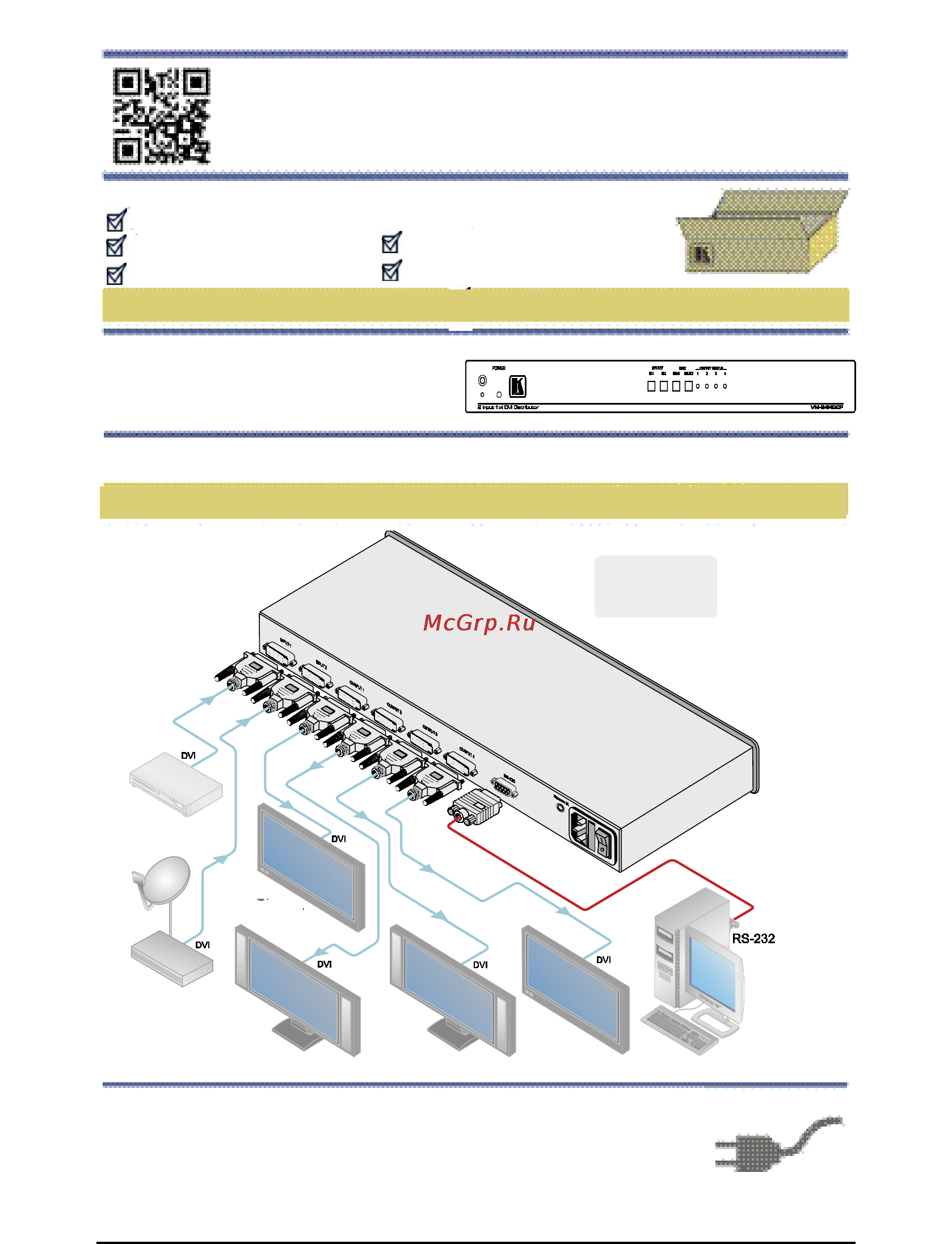

Шаг 3: Подсоедините входы и выходы (см. раздел 6)
Обязательно отключите всю аппаратуру, прежде чем приступить к подсоединению VM-24HDCP.
Дисплей 4 (с
акустической системой)
Дисплей 2
Дисплей 3
Дисплей 1 (с
акустической системой)
Шаг 5: Управляйте аппаратурой: получите данные EDID с
подключенного выхода
Нажмите кнопку EDID Setup однократно, чтобы вывести доступные данные EDID. При каждом следующем нажатии происходит
последовательный перебор источников данных EDID в следующем порядке:
Подсвеченный индикатор: Выбор данных EDID:
OUT 1 Данные EDID выхода 1
OUT 2 Данные EDID выхода 2
OUT 3 Данные EDID выхода 3
OUT 4 Данные EDID выхода 4
Все индикаторы Данные EDID, полученные путем
медленно мигают автоматического микширования
Все индикаторы Данные EDID по умолчанию
быстро мигают
Получив нужную индикацию, прекратите нажимать кнопку EDID Setup.
1 ИК-пульт дистанционного управления
1 краткое руководство по эксплуатации.
DVD-
проигрыватель
Декодер каналов
кабельного
телевидения
Плазменный
дисплей
Плазменный
дисплей
ЖК-телевизор
ЖК-телевизор
При необходимости
подключите устройство
управления с
интерфейсом RS-232
Шаг 4: Подключите электропитание
Шаг 5: При необходимости получите данные EDID (см.
подраздел 6.3)
Шаг 6: Управляйте устройством
Управление возможно с помощью кнопок передней панели, ИК-пульта ДУ и интерфейса RS-232.
