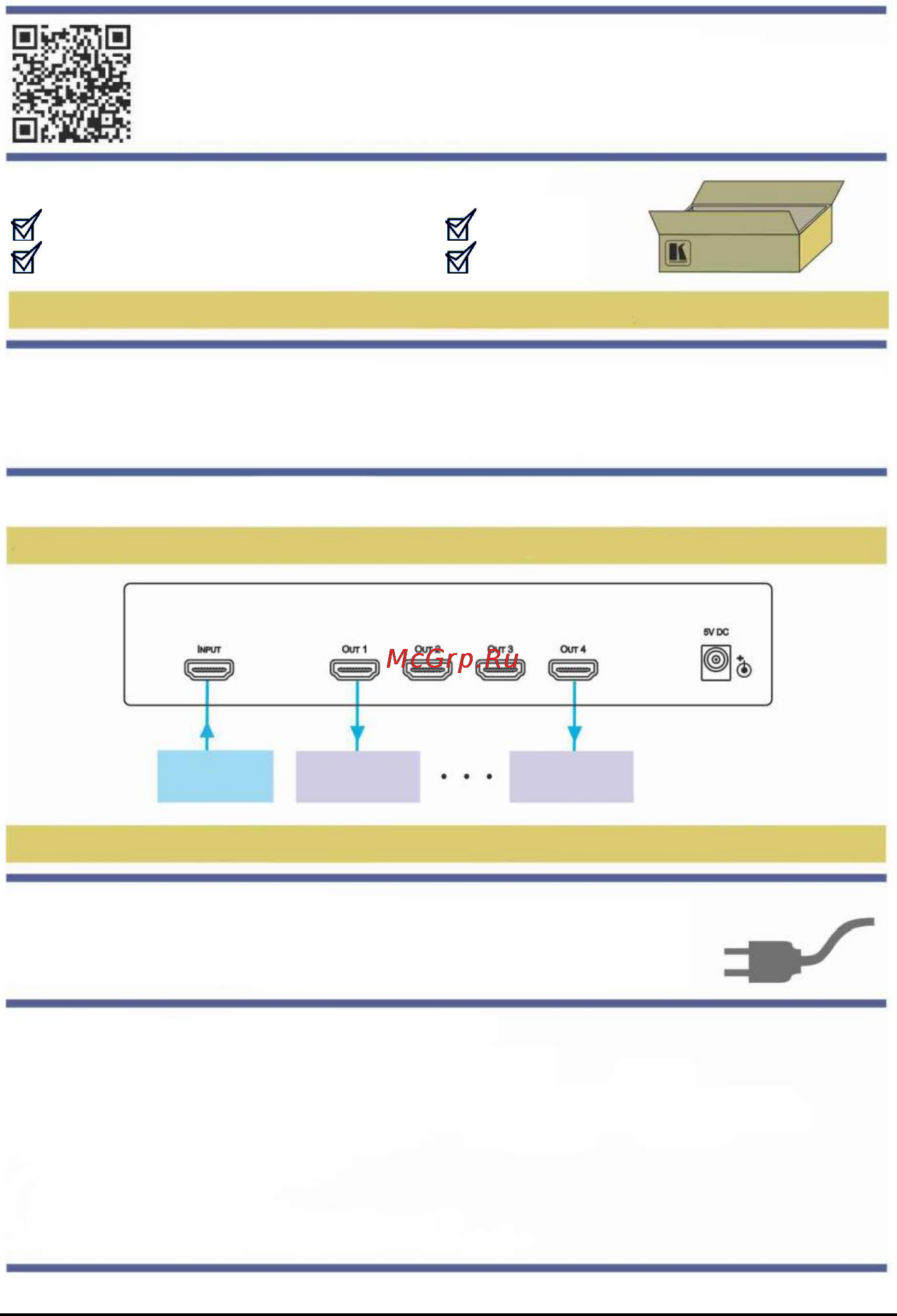

Краткое руководство по эксплуатации VM-4HC

В данном руководстве приведены основные сведения по установке и началу эксплуатации устройства.

Подробнее см. в последней версии руководства, которую можно загрузить на сайте, перейдя по ссылке

http://www.kramerelectronics.com/support/product_downloads.asp, или распознав с помощью специального

программного обеспечения QR-код, расположенный слева.

Шаг 1: Проверка комплекта поставки

4 резиновых ножки

1 краткое руководство

по эксплуатации

Сохраните оригинальную упаковку и упаковочные материалы на тот случай, если аппаратуру Kramer будет необходимо отправить

на предприятие-изготовитель для обслуживания.

Шаг 2: Установите VM-4HC

Вмонтируйте VM-4HC в стойку (с помощью опционального монтажного крепления RK-1), или прикрепите к прибору резиновые

ножки и разместите его на столе.

Шаг 3: Подсоедините входы и выходы

Обязательно отключите всю аппаратуру, прежде чем приступить к подсоединению ее к VM-4HC.

DVD-

проигрыватель

ЖК-телевизор

Плазменный

дисплей

Пользуйтесь для подключения аппаратуры к прибору VM-4HC только высококачественными кабелями производства компании

Kramer.

Шаг 4: Подключите питание

Подсоедините адаптер электропитания на 12 В постоянного тока к прибору VM-4HC

и подключите его к розетке электросети.

Шаг 5: Управляйте аппаратурой

Получите данные EDID с подключенного выхода.

1. Нажимайте кнопку EDID SELECT, чтобы последовательно перебирать источники данных EDID в следующем порядке:

Выход 1 (светодиодный индикатор выхода 1 подсвечивается)

Выход 2 (светодиодный индикатор выхода 2 подсвечивается)

Выход 3 (светодиодный индикатор выхода 3 подсвечивается)

Выход 4 (светодиодный индикатор выхода 4 подсвечивается)

Данные EDID по умолчанию (все индикаторы светятся)

Данные EDID, полученные путем автоматического микширования (индикаторы последовательно мигают)

2. Чтобы сохранить данные EDID в памяти, нажмите кнопку EDID READ. Выполняется считывание данных EDID.

Усилитель-распределитель 1:4 сигнала HDMI VM-4HC

1 блок питания (5 В постоянного тока)
