Таблица 2. Органы управления и разъемы VS-101AV

№ Орган управления или разъем Назначение

Кнопки INPUT SELECTOR (1-

10)

Выбор источника видео- и аудиосигнала, который будет

подключен к выходу

2. RCA-разъемы AUDIO OUT Выход аудиосигнала (правый и левый каналы)

3. RCA-разъемы AUDIO IN (1-10) Входы аудиосигнала (правый и левый каналы)

4. BNC-разъем VIDEO OUT Выход видеосигнала

5. BNC-разъемы VIDEO IN (1-10) Входы видеосигнала

5.3 Механический коммутатор VS-4X

Kramer VS-4X — это коммутатор стереофонического балансного аудио-

сигнала 4x1, в котором использованы профессиональные разъемы XLR.

Прибор выполнен в компактном корпусе с использованием высококачес-

твенных коммутационных элементов. При коммутации отключение входа

выполняется до подключения к новому входу. Поскольку в коммутаторе

используется механический переключатель, его можно использовать и в

«обратном» режиме — как коммутатор 1x4.

Органы управления и разъемы, расположенные на передней и задней

панелях VS-4X, показаны на рис. 3, их назначение описано в табл. 3.

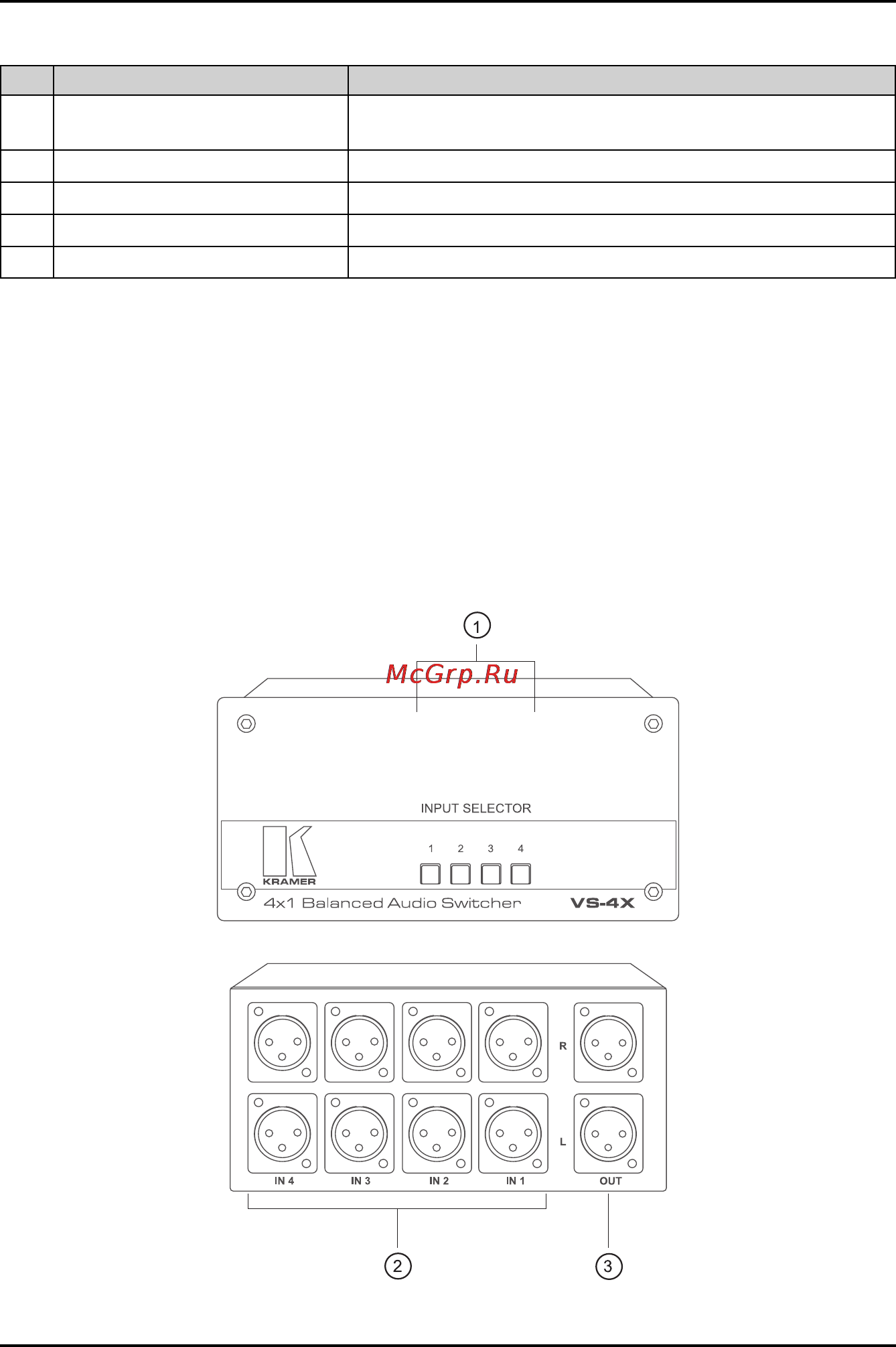

Рис. 3. Механический коммутатор VS-4X

Органы управления и разъемы коммутаторов
