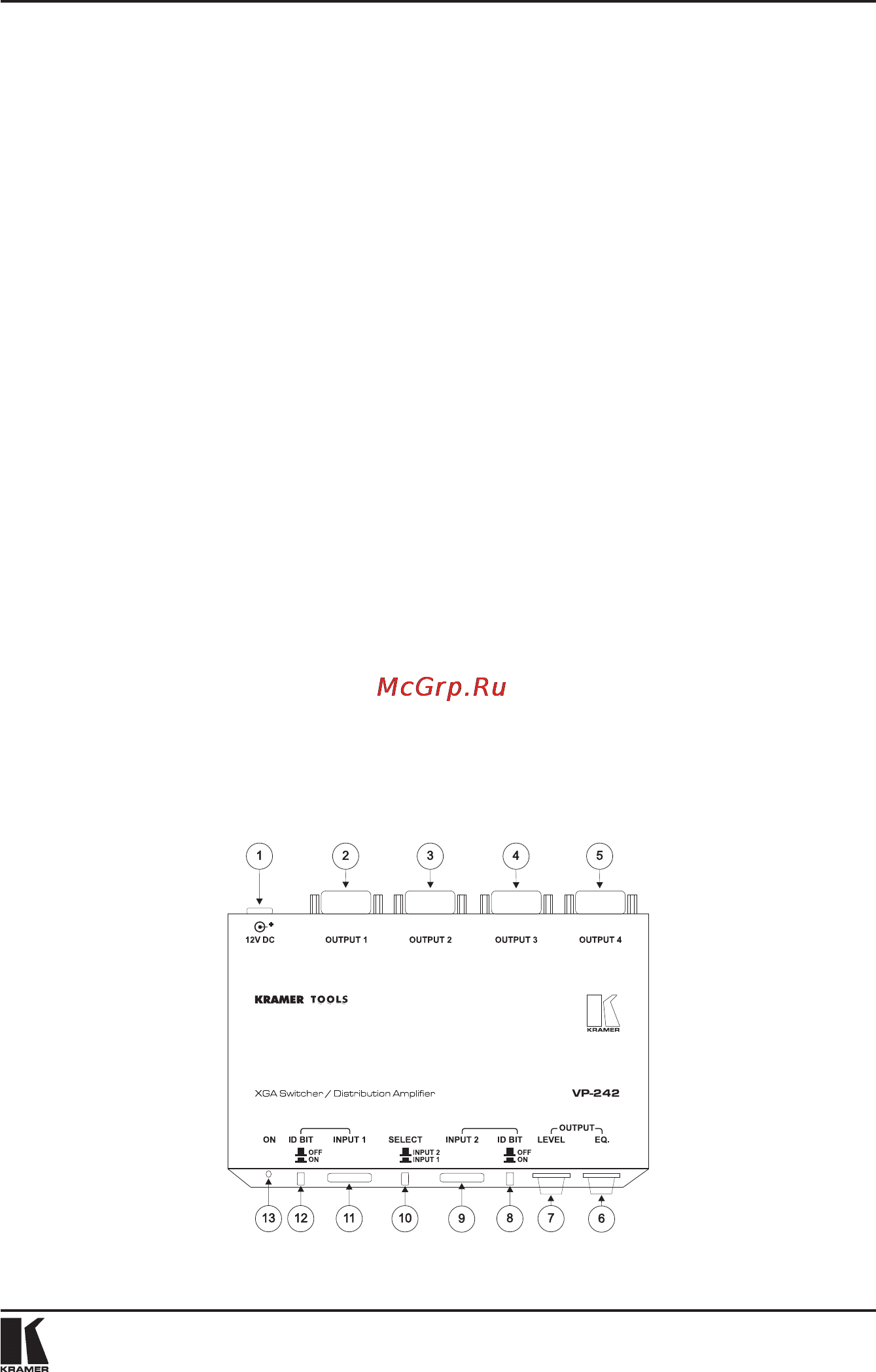

Обзор 3 ОБЗОР VP 242 это коммутатор и усилитель распределитель для сигналов VGA SVGA XGA UXGА Он имеет управление идентификационным битом для обоих входов поворотные регуляторы уровня выходного сигнала LEVEL и ком пенсации АЧХ кабеля ЕО полосу пропускания шире 400 МГц гарантирующую отсутствие искаже ний при работе в графических и презентационных системах VP 242 выполнен в новом корпусе серии Kramer TOOLS увеличенного раз мера Его ширина соответствует корпусу настольного компьютера поэтому прибор занимает очень мало места Чтобы при работе с VP 242 добиться наилучших результатов используйте только высококачественные кабели Это позволит защи титься от помех избежать потерь сигнала из за плохого согласования и не допустить повышения уровня шума что часто случается в плохих кабелях обеспечьте отсутствие помех от находящихся неподалеку электропри боров которые могут серьезно повлиять на качество сигнала установите прибор в сухом месте без прямого солнечного света и пыли 4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ УР 242 На рис 1 показаны органы управления и разъемы коммутатора и усилителяраспределителя сигналов ХвА УР 242 их назначение описано в табл 1 ММ Рис 1 коммутатор и усилитель распределитель сигналов XGA VP 242
