4 ПеРеДАТчИК СИгнАЛА HDMI

/ DVI-D / DISPLayPort / VGa В

ИнТеРфейС HDMI И ПАнеЛь

УПРАВЛенИя КОММУТАТОРОМ StEP-

IN SID-X3N

На рис. 1 представлены компоненты передней панели SID-X3N.

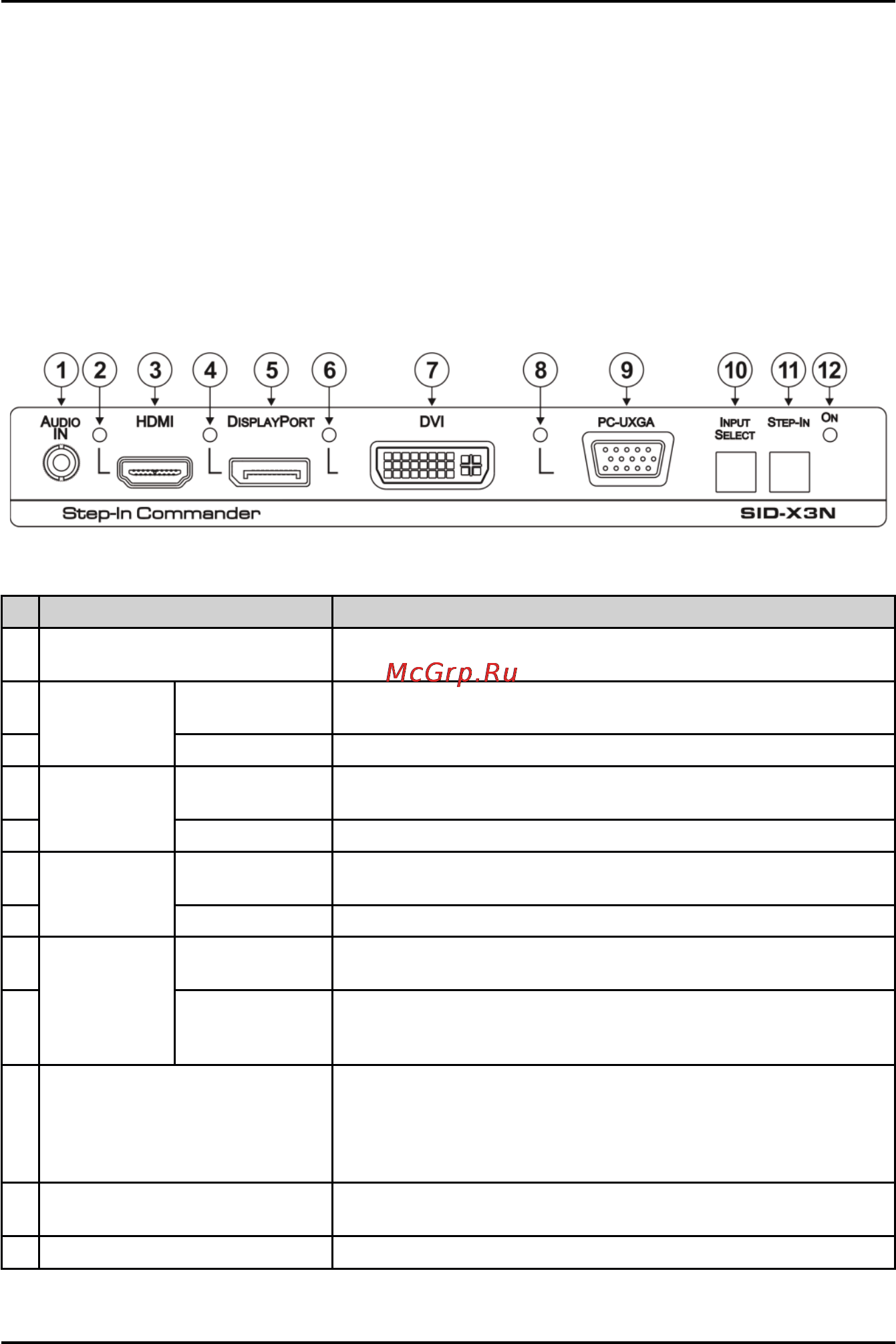

Рис. 1. Передняя панель прибора SID-X3N

Передатчик сигнала HDMI / DVI-D / DisplayPort / VGA в интерфейс HDMI и панель управления

№ Элемент управления Назначение

1 Разъем AUDIO типа 3,5-мм

мини-гнездо

Для подключения к источнику небалансного стереофониче-

ского аудиосигнала.

2 HDMI Светодиодный

индикатор

Подсвечивается зеленым при выборе входа HDMI.

3 Разъем HDMI Для подсоединения к источнику сигнала HDMI.

4 DisplayPort Светодиодный

индикатор

Подсвечивается зеленым при выборе входа DisplayPort.

5 Разъем DP Для подсоединения к источнику сигнала DisplayPort.

6 DVI Светодиодный

индикатор

Подсвечивается зеленым при выборе входа DVI.

7 Разъем DVI Для подсоединения к источнику сигнала DVI.

8 PC-UXGA Светодиодный

индикатор

Подсвечивается зеленым при выборе входа VGA.

9 15-контактный

разъем PC-UXGA

типа HD

Для подсоединения к источнику сигнала VGA.

10 Кнопка INPUT SELECT Последовательно нажимайте для ручного перебора входов

(имеет приоритет перед автоматическим выбором, см. под-

раздел 7.1).

Примечание: Если кнопка подсвечена, она не активна, и

перебора входов при нажатии не происходит.

11 Кнопка STEP-IN Нажмите для активации входа совместимого коммутатора,

подключенного к SID-X3N.

12 Светодиодный индикатор ON Подсвечивается зеленым при наличии электропитания.
