Управление VS-801USB

5 упРавление VS-801USB

Управлять VS-802USB можно:

с помощью кнопок передней панели (см. подраздел 5.1)•

с помощью блока коммутационных клемм REMOTE путем дистанцион-•

ного замыкания контактов (см. подраздел 5.2)

с помощью управляющего программного обеспечения (см. подраздел •

5.3)

с помощью инфракрасного пульта дистанционного управления • rc-Ir3

(см. подраздел 5.4)

5.1 Кнопки передней панели

Чтобы выбрать устройство (DEVICE) для подключения к главному компью-

теру (HOST), нажмите одну из восьми кнопок выбора устройства DEVICE

SELECT.

5.2 блок коммутационных клемм remote

Контакты коммутационных клемм с дистанционным замыканием дей-

ствуют аналогично кнопкам выбора устройства DEVICE SELECT. С помо-

щью устройства дистанционного замыкания контактов (которое также

называется нажимным кратковременным замыкателем контактов) можно

выбрать нужный порт USB. Для этого кратковременно соедините нужный

контакт блока DEVICE (с 1-го по 8-й) на соединителе блока коммутацион-

ных клемм REMOTE с контактом G (Ground — заземление), как это пока-

зано на рис. 5.

запрещается подсоединение более чем одного контакта к контакту зазем-

ления одновременно.

Чтобы выбрать вход 1,

кратковременно соедините

контакт 1 с контактом G

Чтобы выбрать вход 7,

кратковременно соедините

контакт 7 с контактом G

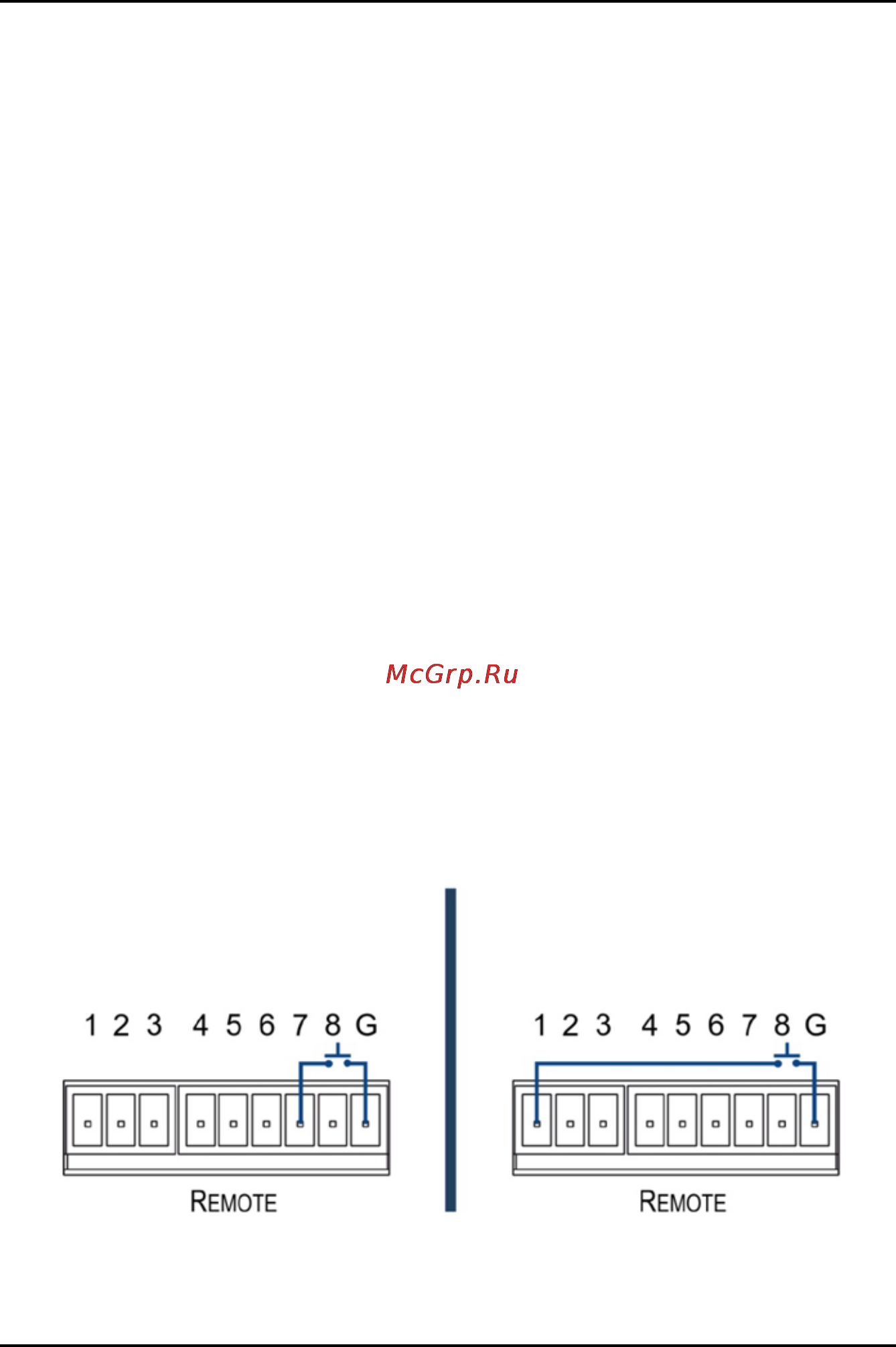

Рис. 5. Подключение контактов дистанционного управления замыканием контактов
