KRAMER ELECTRONICS, LTD.10

Контроллер RC-2C/RC-2

4.2 Подсоединение ИК выхода IR-OUT (только для RC-2C)

На рис. 5 показано, как подсоединить ИК передатчик (с помощью кабеля

Kramer для управления ИК передатчиком с разъемами типа 3,5-мм

мини-гнездо (C-A35/IRE-10)). Сторона с белой полосой подсоединяется

к клемме IR OUT, черная сторона подсоединяется к клемме заземления,

а светодиодная передающая головка прикрепляется к окошку ИК датчика

клейким слоем.

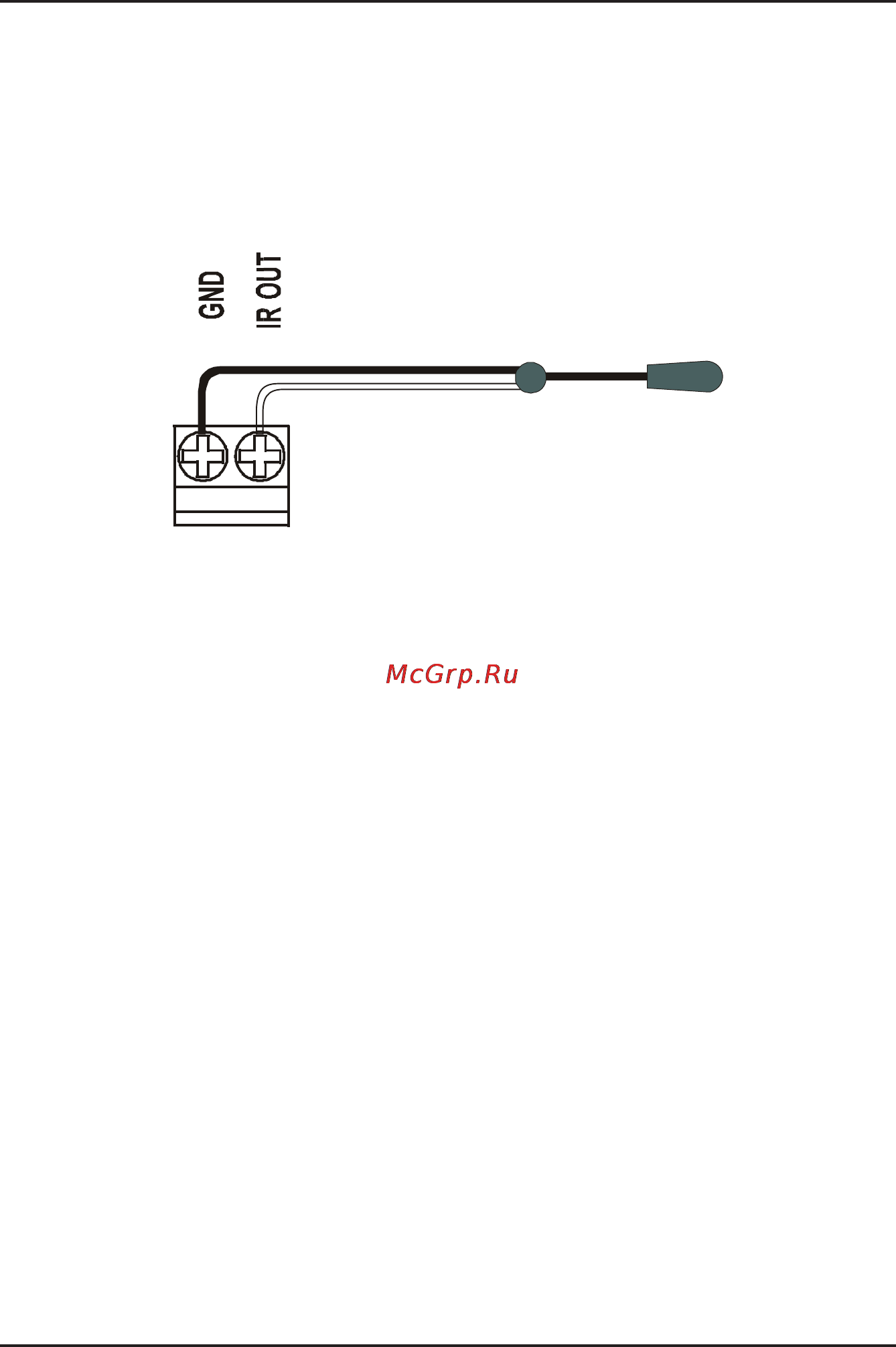

Рис. 5. Проводка ИК передатчика
