KRAMER ELECTRONICS, LTD.6

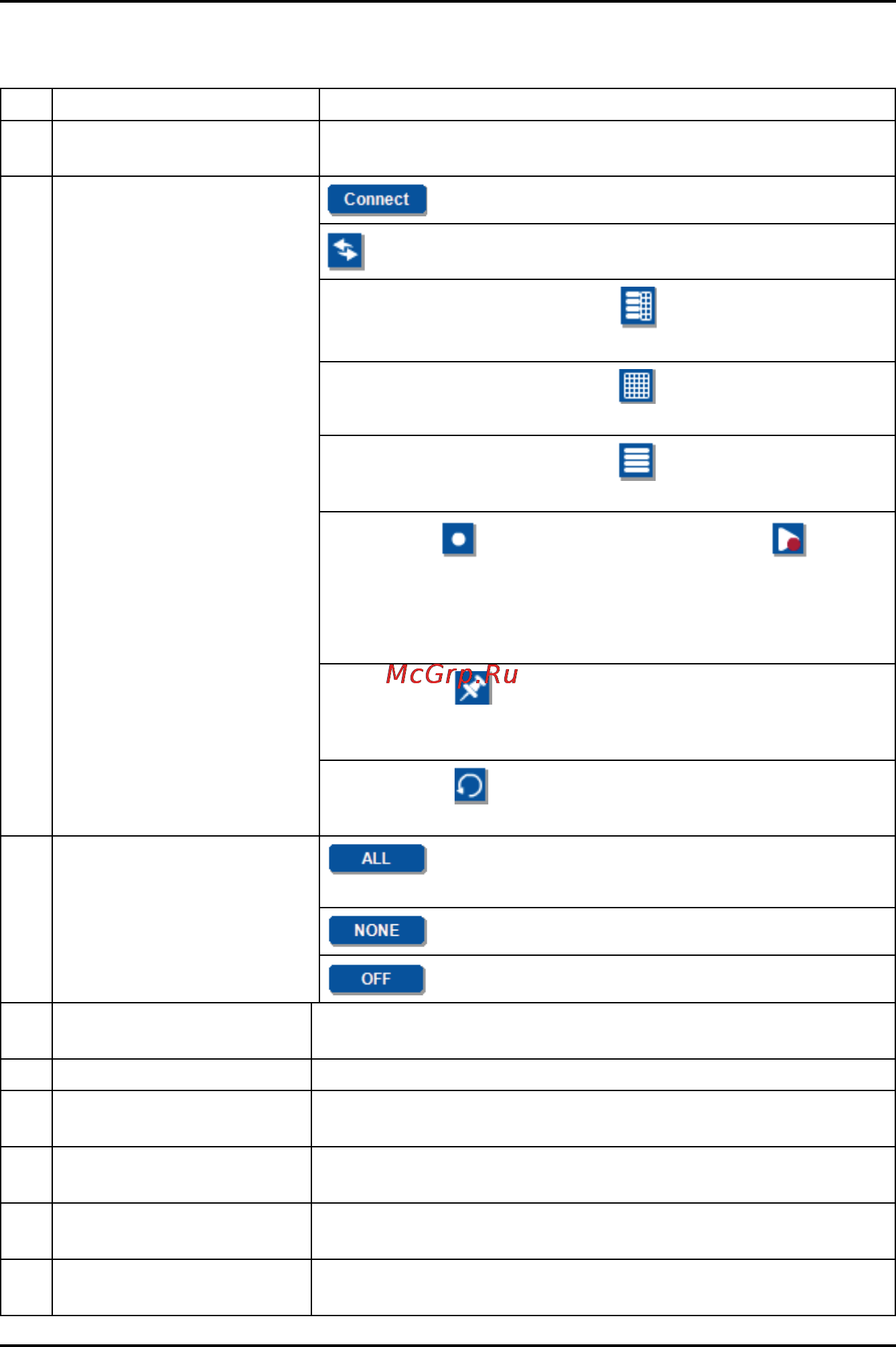

№ Компонент Назначение
1 Строка меню Содержит меню нижнего уровня File, Device, Settings и Help
(см. подраздел 3.1).
2 Строка кнопок инструментов
Для подключения и отключения коммутатора.
Обновляет в программе все данные о коммутаторе.
В режиме просмотра View Mode
совместно выводятся
перечень входов и выходов, а также вид матрицы.
В режиме просмотра View Mode
выводится только вид
матрицы.
В режиме просмотра View Mode
выводится только пере-
чень входов и выходов.
Кнопка Take
выполняет коммутацию, кнопка реали-
зует изменение, кнопка x отменяет действие кнопки Take.
Примечание: K-Router Plus выводит изменение на экран, но
устройство не выполняет коммутацию до нажатия кнопки
выполнения.
Кнопка Preset
сохраняет текущее состояние в ячейке
памяти настроек (в данном примере это 1 …16, количество
зависит от типа устройства).
Кнопка Preset
загружает сохраненное состояние из ячейки
памяти настроек.
3 Линейка кнопок входов и
выходов
Выбирает все выходы. Вместе с кнопкой OFF отсо-
единяет все входы и выходы.
Отсоединяет все выходы.
Отключает выбранный вход.
4 Кнопки выходов
OUTPUT
Выбирает нужные выходы(1 – n).
Количество кнопок выходов зависит от конфигурации коммутатора.
5 Окошко пометки выхода Позволяет выбрать несколько выходов.
6 Индикатор активного со-
стояния
Над кнопками входов и выходов, светится красным при отсутс-
твии и зеленым — при наличии активности.
7 Кнопки входов INPUT Выбор нужного входа (1 – n).
Количество кнопок входов зависит от конфигурации коммутатора.
8 Вид матрицы MATRIX VIEW Выводит все активные точки коммутации. Щелкните на точке,
чтобы установить новое соединение.
9 Состояние STATUS Выводит тип коммутатора, способ его подключения и сообща-
ет, подключено устройство или нет.
