11
Эксплуатация.RC-54DL.
РАСПАЙКА ВЫВОДОВ
Черный = GND (заземле-
ние)
Белый = В
Зеленый = А
Красный = +12 В

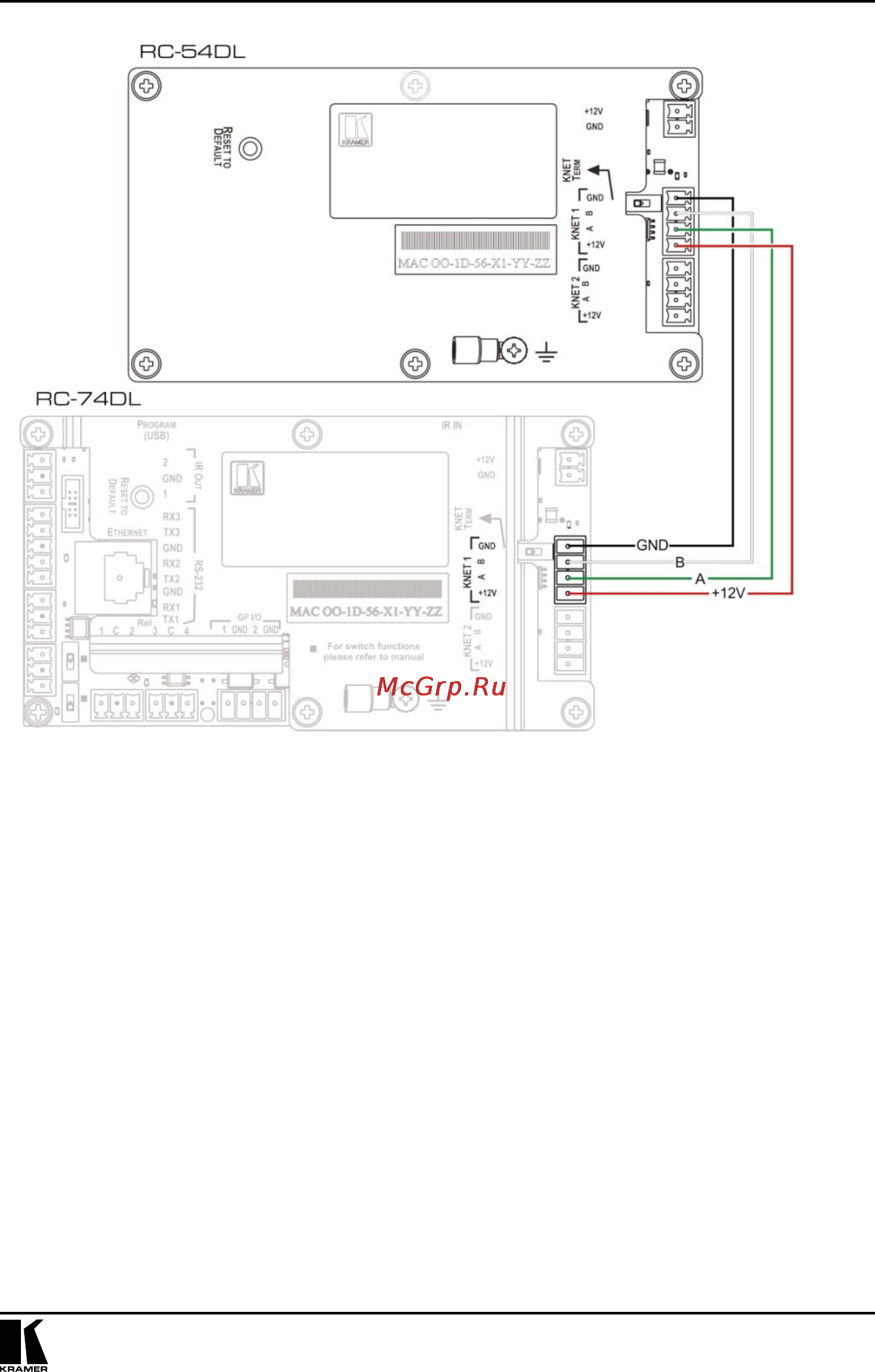

Рис. 5. Распайка соединения RC-54DL и RC-74DL
