KRAMER ELECTRONICS, LTD.10
5 ПОДСОЕДИНЕНИЕ РАСшИРИТЕЛя
ИНТЕРфЕйСА RS-232

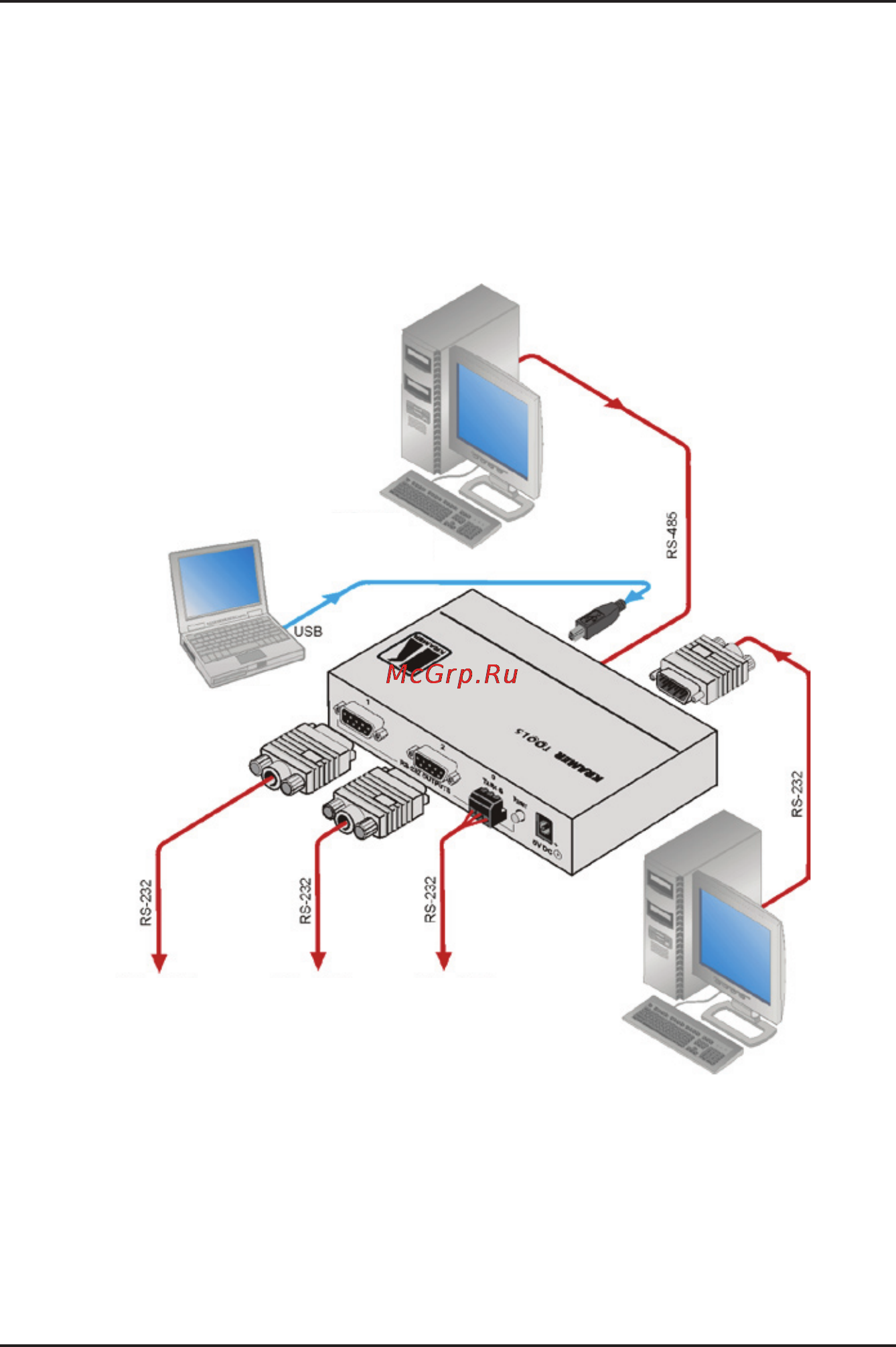

Рис. 2. Подсоединение расширителяинтерфейса RS-232 VP-14xl
Подсоединение.расширителя.интерфейса.RS-232
PC.с.
портом.
RS-485
Ноутбук
Управляемое.
устройство.RS-232
Управляемое.
устройство.RS-232
Управляемое.
устройство.RS-232
