KRAMER ELECTRONICS, LTD.
6 УСТАНОВКА DIP-ПЕРЕКЛючАТЕЛЕй
VP-14xL



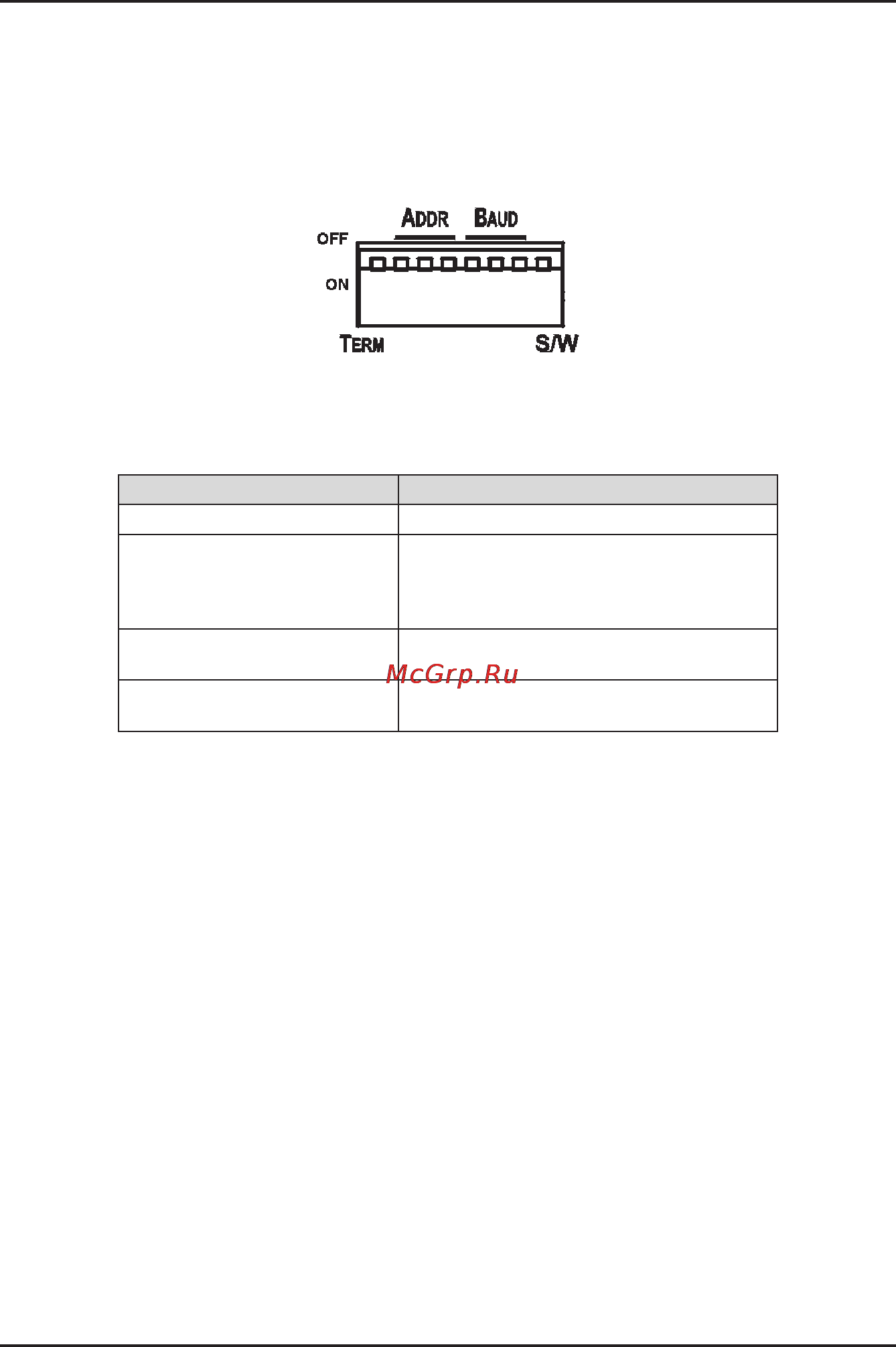

Рис. 3. DIP-переключатели VP-14xl
Таблица 2. Назначение DIP-переключателей VP-14xl
 

 



 



 
      
         



 
 


Содержание

Похожие устройства

Установка DIP переключателей VP 14x1 6 УСТАНОВКА DIP ПЕРЕКАЮЧАТЕАЕЙ VP 14XL При установке в нижнее положение DIP переключатель устанавливается в состояние ON а при установке в верхнее положение в состояние OFF ADDR BAUD OFF ON SW TERN Рис 3 DIP лереключатели VP 14xl Таблица 2 Назначение DIP переключателей VP 14xl DIP переключателя Назначение 1 Терминатор Я5 485 2 3 4 В аппаратном режиме установка источника сигнала ответа В программном режиме установка машинного номера 5 6 7 Установка скорости передачи данных последовательного порта 8 Установка программного аппаратного режима 6 1 1 Установка терминатора шины RS 485 DIP переключатель 1 устанавливает терминатор шины RS 485 Только первое и последнее из физических устройств на шине должны быть нагружены на терминатор а все остальные устройства должны оставаться без этой нагрузки При установке DIP переключателя в положение OFF терминатор к устройству не подключен по умолчанию ON терминатор подключен к устройству 12 KRAMER ELECTRONICS LTD
