Kramer FC-7501 [10/16] Установка модуля 7501m

KRAMER ELECTRONICS, LTD.10

6 УСТАНОВКА МОДУЛЯ 7501M

В данном разделе описывается методика усовершенствования модели

FC-7501 до FC-7501P.

Уменьшить дрожание (джиттер) в сигнале SDI можно путем усовершен-

ствования прибора FC-7501 до модели FC-7501P (преобразователь ана-

логового видеосигнала в сигнал SDI с устранением дрожания). Для этого

нужно выполнить следующее:

1. Вывинтить две пары винтов с каждой стороны корпуса FC-7501 и снять

корпус, как показано на рис. 3:

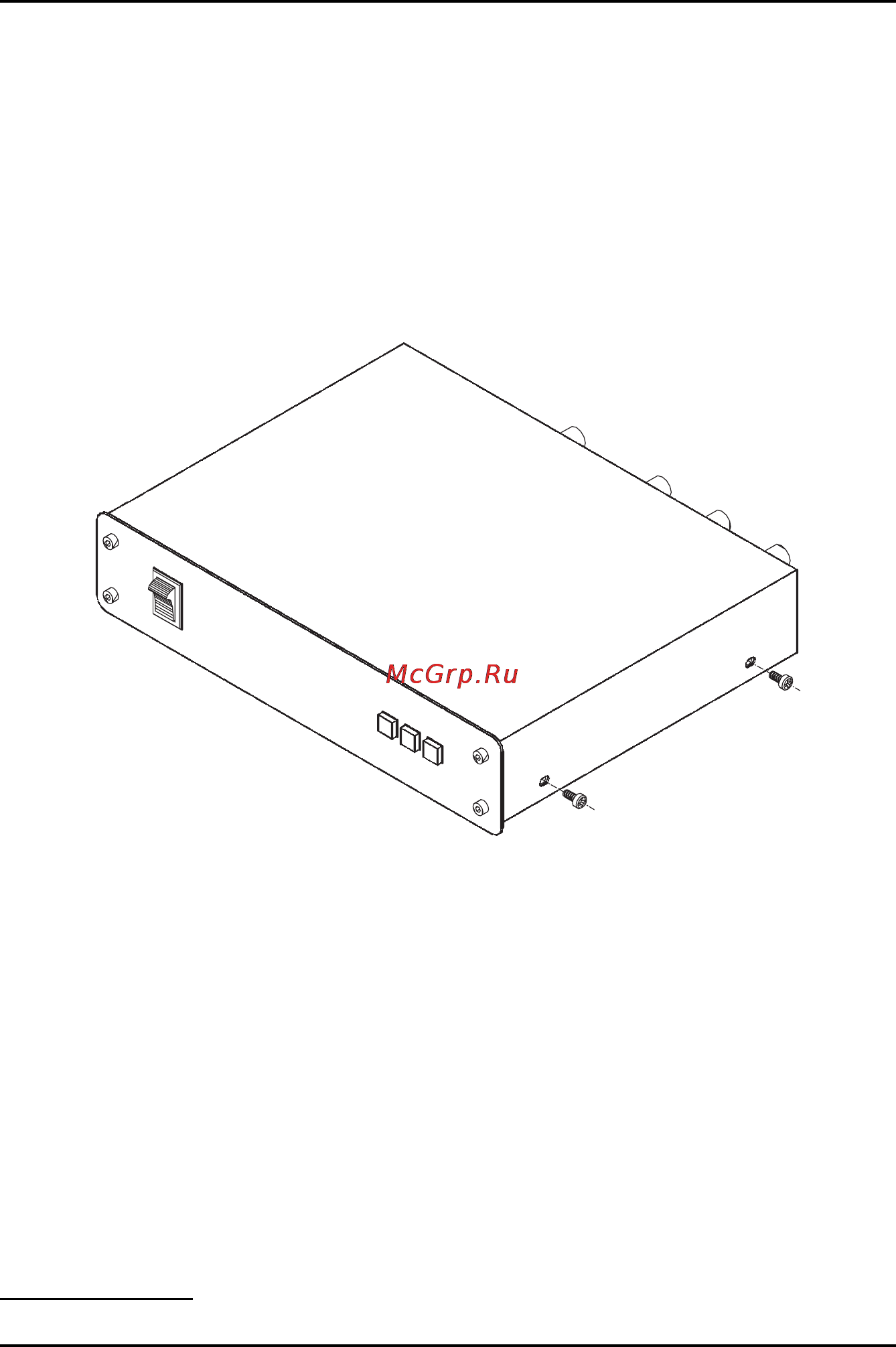

Рис. 3. Снятие крышки преобразователя FC-7501

2. Снять перемычки J7 и J8 и установить дополнительный модуль 7501M

(“плата PLL”) на две группы контактов с 16 штырьками. Привинтить

модуль к распорной стойке с помощью винта и шайбы

, как показано

на рис. 4:

Идут в комплекте с дополнительным модулем 7501M

Установка модуля 7501M
