7

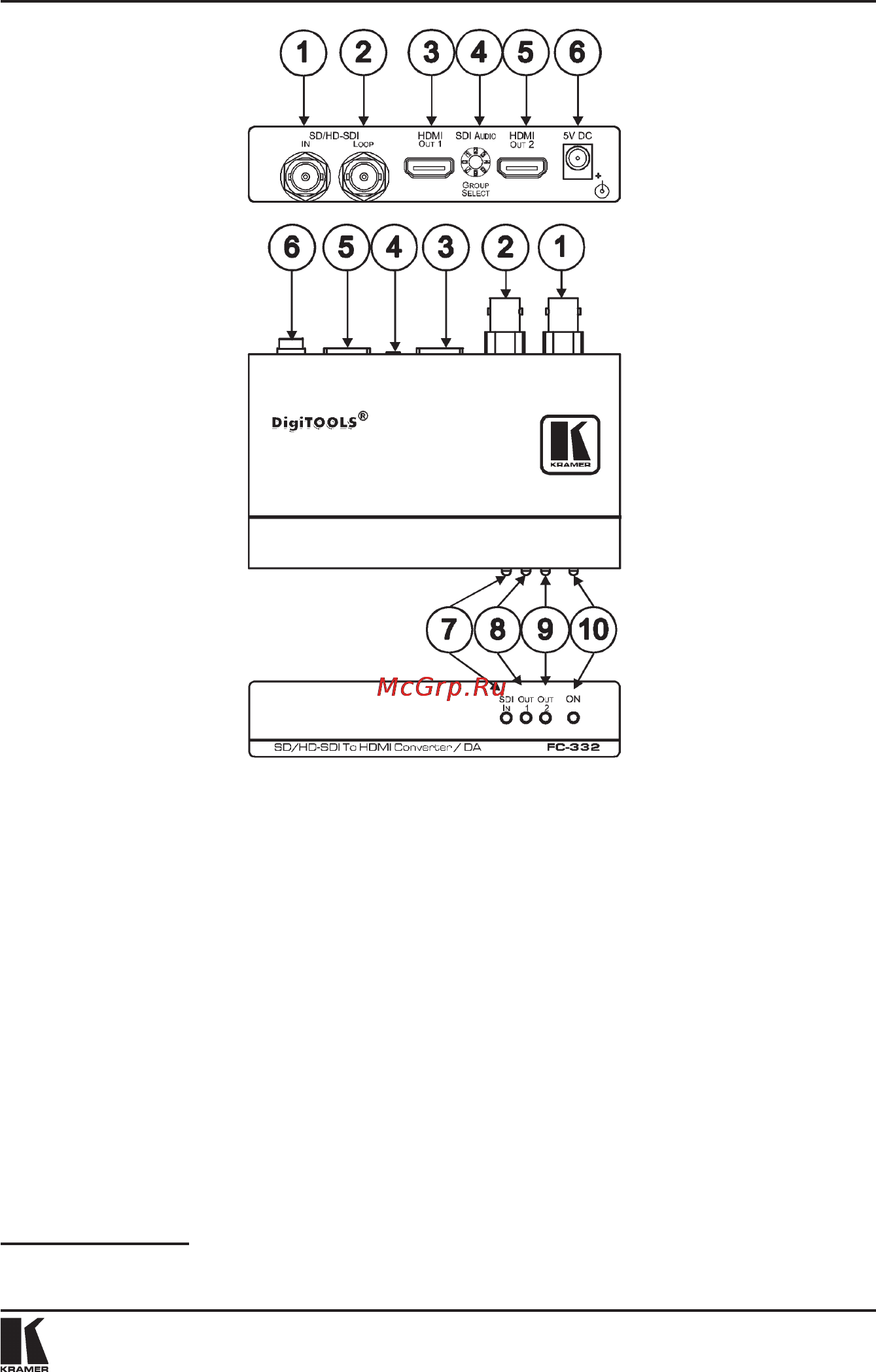

Рис. 1. Внешний вид преобразователя сигнала SD/HD-SDI в HDMI FC-332
5 ПОДКЛюченИе
Пример подключения FC-332 показан на рис. 2. Для подключения выпол-
ните следующее
1
:
1. Подключите источник SDI (например, цифровой видеоплеер) к входно-
му разъему SD/HD-SDI IN.
2. Подключите цифровой приёмник (например, цифровой дисплей) к
разъему SD/HD-SDI LOOP.
3. Подключите HDMI приёмник (например, плазменный дисплей) к разъ-
ему HDMI 1.
5. Подключите HDMI приёмник (например, плазменный дисплей) к разъ-
ему HDMI 2.
1
Прежде чем подсоединять какие-либо устройства к FC-332, выключите всю аппаратуру. После под-
соединения аппаратуры к FC-332 включите его, а затем — остальные компоненты.
