Kramer TP-42 [5/12] Органы управления и разъемы передатчика tp 41
![Kramer TP-42 [5/12] Органы управления и разъемы передатчика tp 41](/views2/1152774/page5/bg5.png)
Таблица 1. Органы управления и разъемы, расположенные на верхней стороне TP-41
№ Орган управления или разъем Назначение
1 Разъем 12V DC Подключение источника питания (постоянное напряжение 1 В)
Разъем RJ-5 LINE OUT Подключение к разъему LINE IN приемника кабелем
с прямой разводкой (табл. 5 и рис. 6)
3 Входы RCA-разъем S/PDIF Подключение источника цифрового аудиосигнала
RCA-разъем Y Подключение источника компонентного видеосигнала
5 RCA-разъем U
6 RCA-разъем V
7 Светодиод ON Индикация подачи напряжения питания
4.1. Органы управления и разъемы передатчика TP-41,
расположенные на его нижней стороне
Органы управления и разъемы, расположенные на нижней стороне TP-41,
показаны на рис. , их назначение описано в табл. .

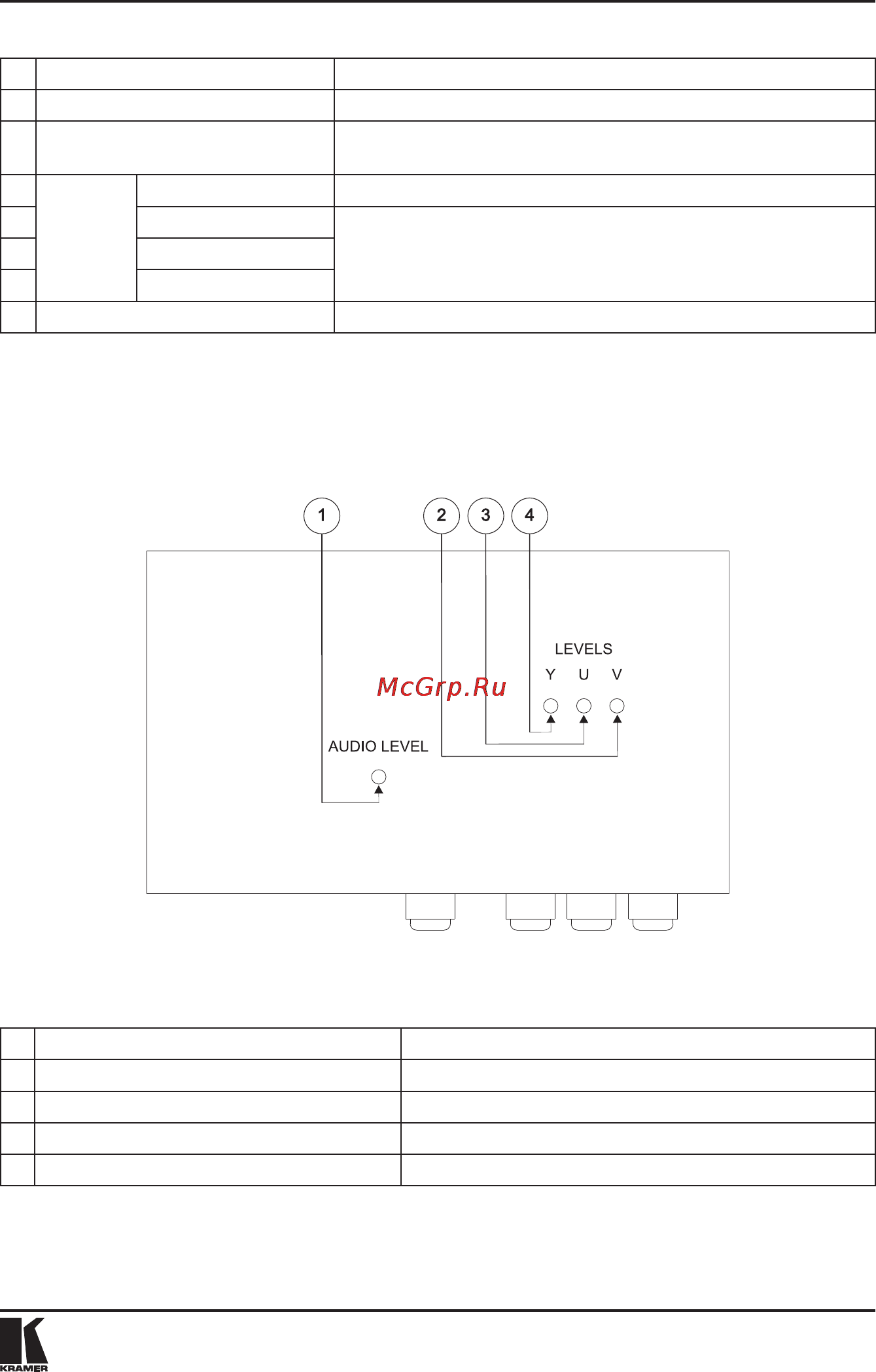

Рис. 2. Нижняя сторона TP-41
Таблица 2. Органы управления и разъемы, расположенные на нижней стороне TP-41
№ Орган управления или разъем Назначение
1 Поворотный регулятор AUDIO LEVEL Регулировка уровня аудиосигнала
Поворотный регулятор V LEVEL Регулировка уровня сигнала V
3 Поворотный регулятор U LEVEL Регулировка уровня сигнала U
Поворотный регулятор Y LEVEL Регулировка уровня сигнала Y
Для регулировки следует без усилия поворачивать соответствующий регу-
лятор отверткой сквозь отверстие в корпусе.
Органы управления и разъемы приемника TP-1 и передатчика TP-
