Miele DA 289-4 EXT [25/36] Монтаж

a 3 монтажных листа

для монтажа трубы вытяжки.

b Верхний держатель

для крепления телескопической

трубы к стене.

c Средний держатель

для крепления телескопической

трубы к стене.

d 2 хомута шланга отвода воздуха

для крепления воздуховода.

e 1 переходной штуцер для возду

ховода C 125 мм (отсутствует у при

боров модельного ряда ...EXT).

f 1 невозвратный клапан для уста-

новки в выдувном штуцере мотор-

ного узла (отсутствует у приборов

модельного ряда ...EXT).

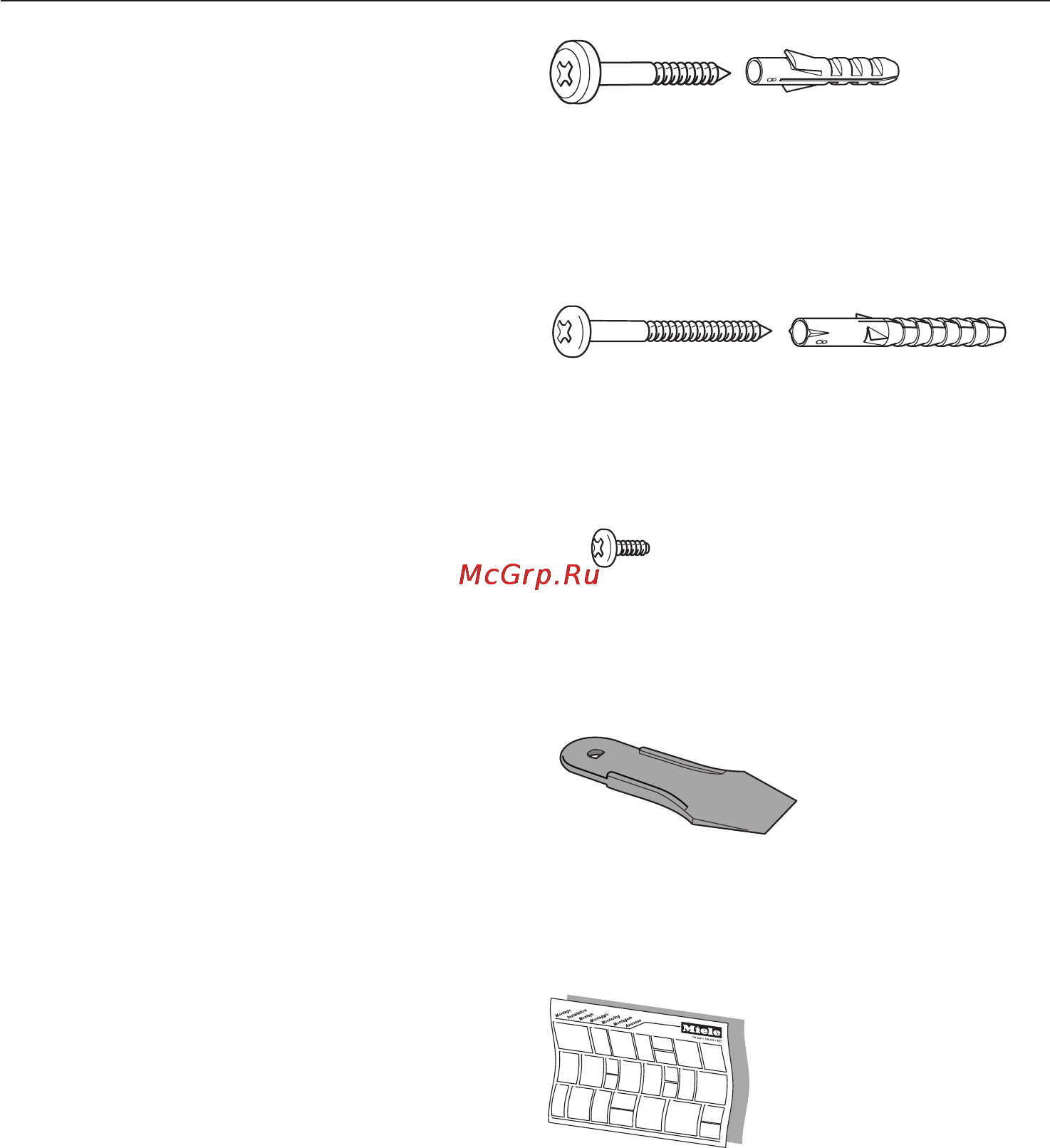

5 шурупов 5 x 40 мм с большой го

ловкой и

5 дюбелей S 8 для фиксации

держателей и прибора.

2 шурупа 5 x 60 мм и

2 дюбеля S 8 R 60 для крепления

прибора

6 шурупов 3,5 x 9,5 мм для крепле-

ния корпуса вытяжки и блока фильт-

ра

1 монтажная лопатка для замены

галогенных ламп и демонтажа трубы

вытяжки.

Инструкция по монтажу

Монтаж
