KRAMER ELECTRONICS, LTD.

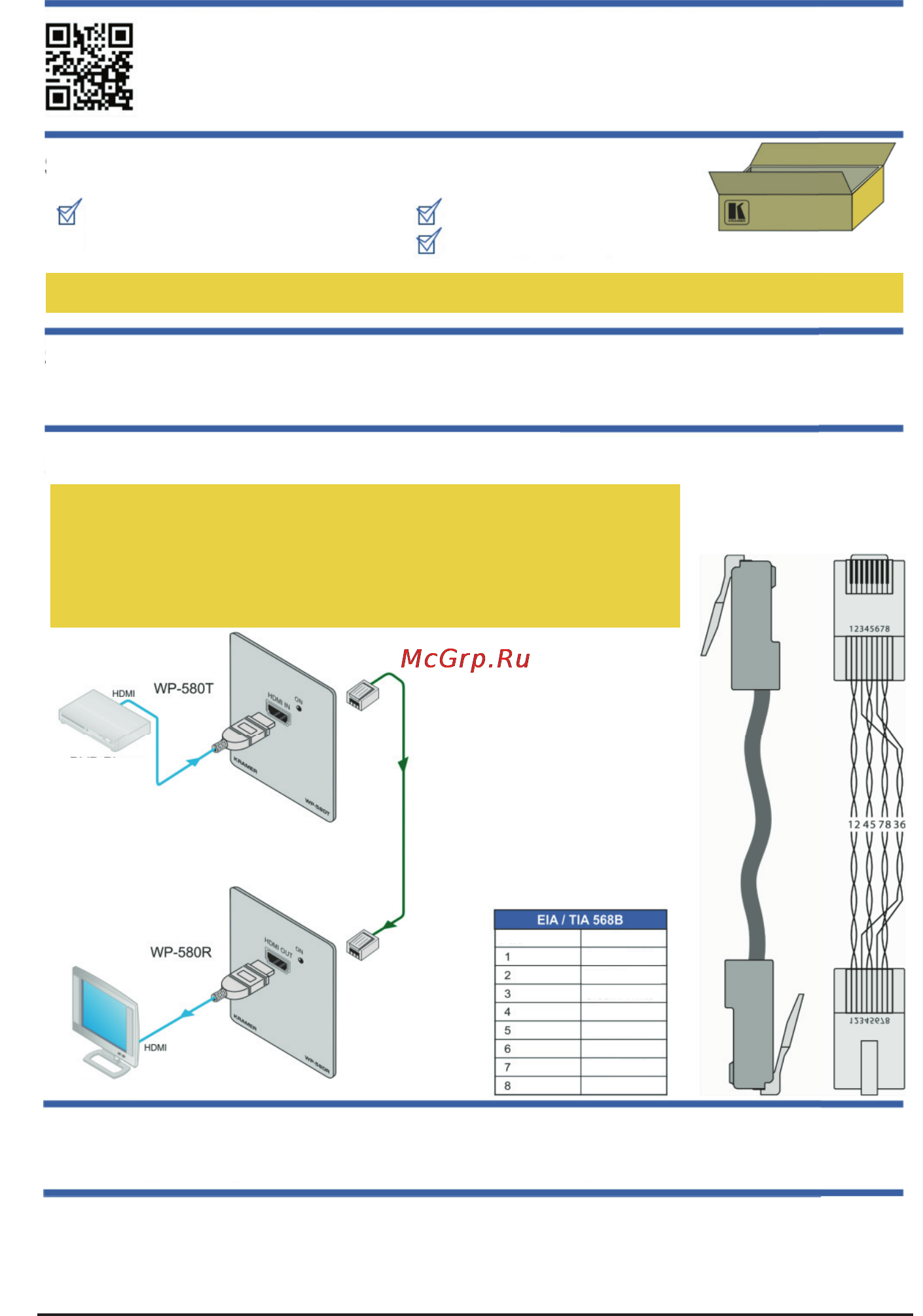

Краткое руководство по эксплуатации WP-580T и WP-580R

В данном руководстве приведены основные сведения по установке и началу эксплуатации устройства. Подробнее см.

в последней версии руководства, которую можно загрузить на сайте, перейдя по ссылке http://www.kramerelectronics.

com/support/product_downloads.asp, или распознав с помощью специального программного обеспечения QR-код,

расположенный слева.

Шаг 1: Проверка комплекта поставки

Линейный передатчик сигналов HDMI WP-580T

или линейный приемник сигналов HDMI

WP-580R;

Блок питания (5 В постоянного тока);

1 краткое руководство по эксплуатации;

Сохраните оригинальную коробку и упаковочные материалы на тот случай, если Вам понадобится отправлять данный продукт для обслуживания.

Шаг 2: Установите WP-580T и WP-580R

Соедините устройства WP-580T и WP-580R с помощью кабеля на основе витой пары и разместите их в подходящем стенном

коробе.

Шаг 3: Подсоедините входы и выходы

Контакт

Витая пара

Цвет провода

Оранжевый/Белый

Оранжевый

Зеленый/Белый

Синий

Синий /Белый

Зеленый

Коричневый/Белый

Коричневый

Для достижения наилучших результатов всегда пользуйтесь для подсоединения аудио- и

видеооборудования к WP-580T или WP-580R только кабелями Kramer с улучшенными

характеристиками. Рекомендуется воспользоваться экранированным кабелем Kramer

ВС-DKat623. Следует иметь в виду, что дальность передачи зависит от разрешения сигнала,

а также используемых графической платы и устройства отображения. Пользуйтесь только

экранированными кабелями, в которых обе стороны экрана припаяны к экрану разъема.

Шаг 4: Подключите электропитание

Подсоедините адаптеры электропитания к WP-580T и WP-580R и подключите их к розетке электросети.

Дисплей

Разделка витой пары

DVD
