Kramer 611T [9/16] Органы управления и разъемы передней и задней панели 611r показаны на рис 2 и описаны в табл 2

Таблица 1. Органы управления и разъемы передней и задней панели 611T

№ Элемент Назначение

1 TO FIBER

Разъем типа ST для передачи преобразованного видеосигнала в

волоконнооптическую линию

2 INPUT Вход композитного видеосигнала на разъеме BNC

3 GAIN Регулятор уровня сигнала

4 HF Регулятор компенсации АЧХ кабеля

5 ON Светодиод индикации питания

6 12V DC Разъем подключения электропитания =12 В

Органы управления и разъемы передней и задней панели 611R показаны

на рис. 2 и описаны в табл. 2.

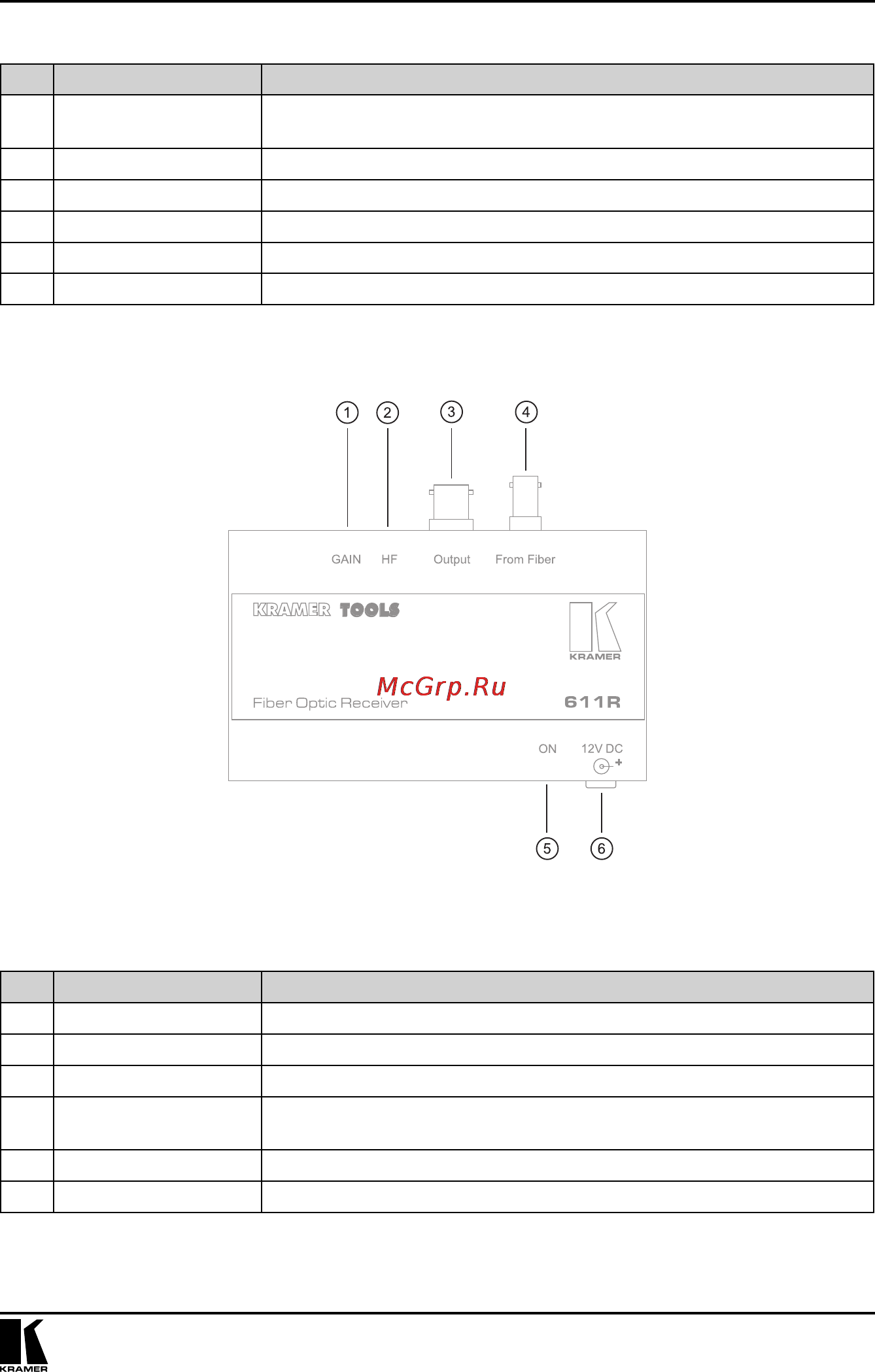

Рис. 2. Органы управления и разъемы передней и задней панели 611R

Таблица 2. Органы управления и разъемы передней и задней панели 611R

№ Элемент Назначение

1 GAIN Регулятор уровня сигнала

2 HF Регулятор компенсации АЧХ кабеля

3 OUTPUT Выход композитного видеосигнала на разъеме BNC

4 FROM FIBER

Разъем типа “ST” для приема преобразованного видеосигнала из

волоконнооптической линии

5 ON Светодиод индикации питания

6 12V DC Разъем подключения электропитания =12 В

Волоконно-оптический передатчик и приемник видеосигнала
