Champion DTP80E [14/28] Подготовка мотопомпы к работе

ПОДГОТОВКА МОТОПОМПы К РАБОТЕ

 -

   -

    -





    

    -



   -

     -

    -

    

   

 



-

   

     

   -





    

  



ВНИМАНИЕ!

При монтаже соблюдать следу-

ющие требования: под хомутами

крепления не должно быть складок

стенок рукавов; затяжка хомутами

не должна превышать 40% толщи-

ны стенки рукава; расстояние меж-

ду торцом рукава и торцом хомута

должно быть не менее 4 мм.

ВНИМАНИЕ:

Обязательно установите фильтр

на всасывающий рукав перед нача-

лом работы. Фильтр исключает по-

падание внутрь насоса мусора, ко-

торый может забить рабочее коле-

со и привести к его повреждению.

     

      





-

    

   -

-



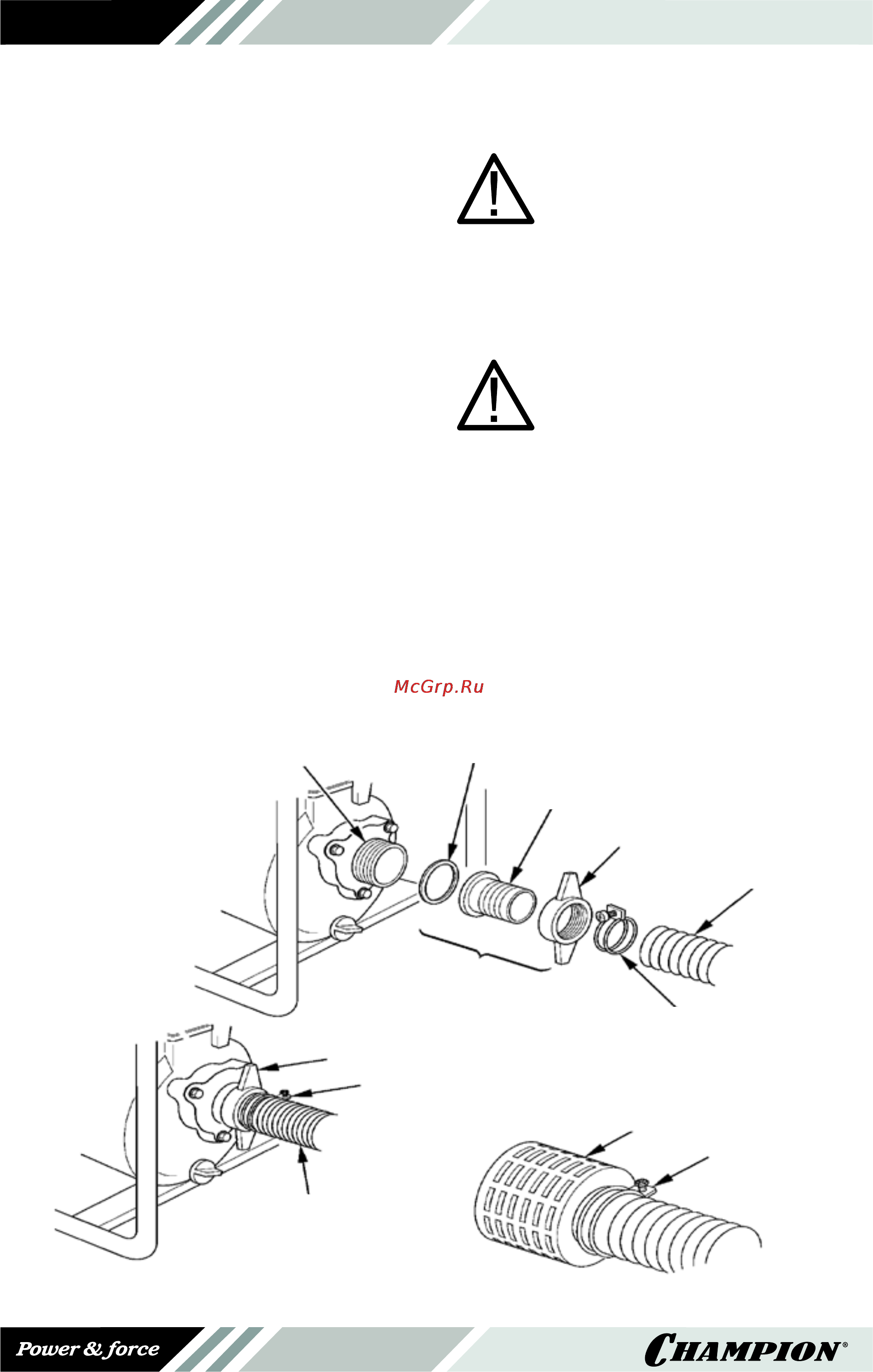

Входной рукав

хомут рукава

Фильтр

хомут рукава

Хомут шланга

Гайка патрубка

Входной рукав

Соединитель шланга

Гайка патрубка

Переходник

Прокладка

Входной патрубок

Рис.9
