Kramer 610T [6/12] Органы управления и разъемы

KRAMER ELECTRONICS, LTD.6

4 ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ

Система передачи сигнала DVI на основе 610T и 610R показана на рис. 1:

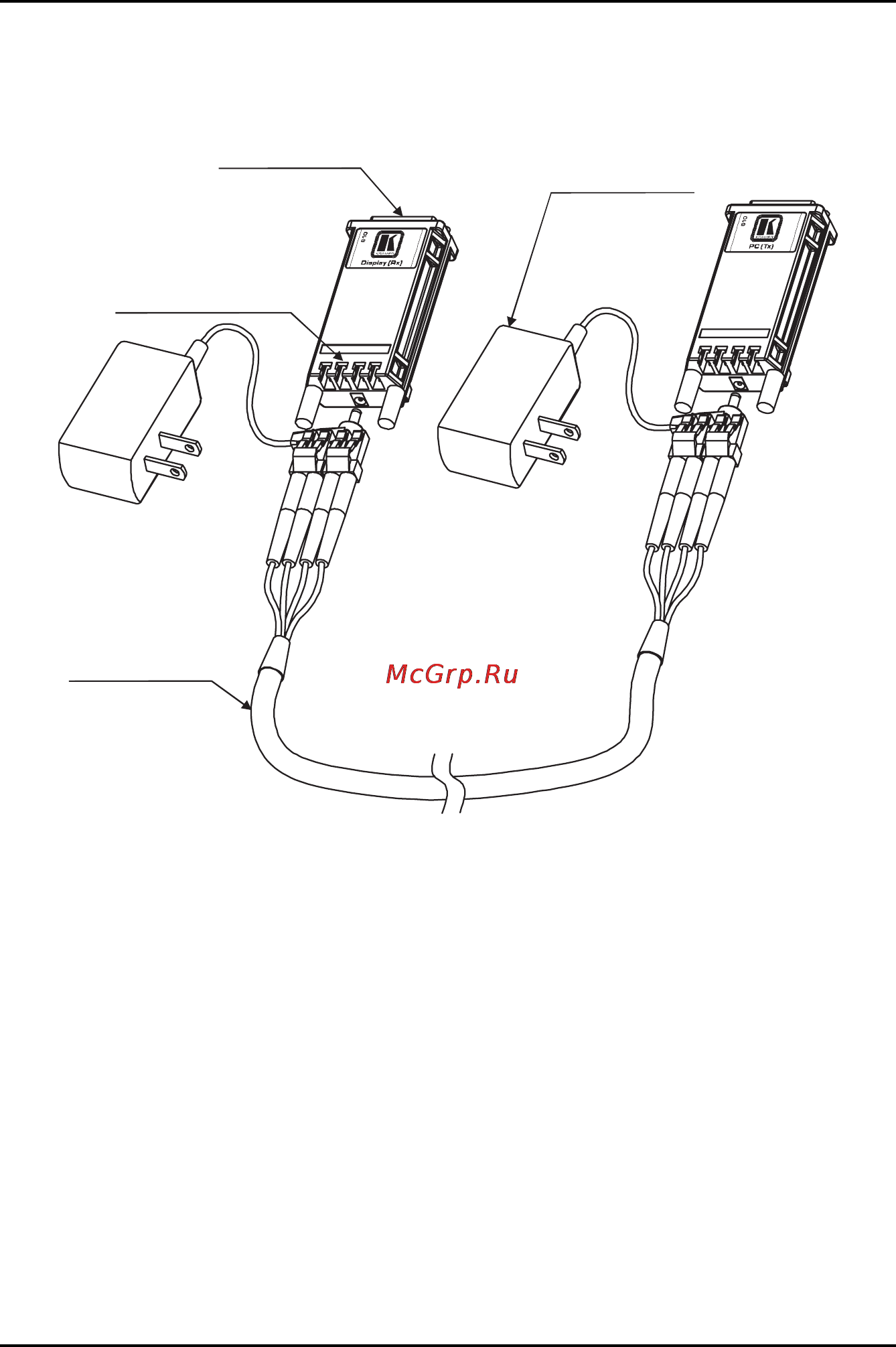

Рис. 1. Передатчик 610T и приемник 610R

5 ИСПОЛЬЗОВАНИЕ ПРИБОРОВ

В этом разделе рассматривается:

• получение блока EDID от дисплея

• подключение волоконно-оптических передатчика и приемника к источ-

нику сигнала DVI и дисплею.

5.1 Блок данных EDID дисплея

Передатчик и приемник соединяются между собой четырьмя каналами,

передающими сигналы R, G, B и сигнал синхронизации. Блок EDID считы-

вается передатчиком из устройства отображения при прямом подключе-

нии, сохраняется и затем выдается источнику сигнала DVI.

Органы управления и разъемы

Разъем DVI

Источник питания

Оптический разъем

Волоконно-оптический

кабель
