250
Инструкция для установщика
9.5 Врезка столешницы (только на моделях без рамки с прямой кромкой)

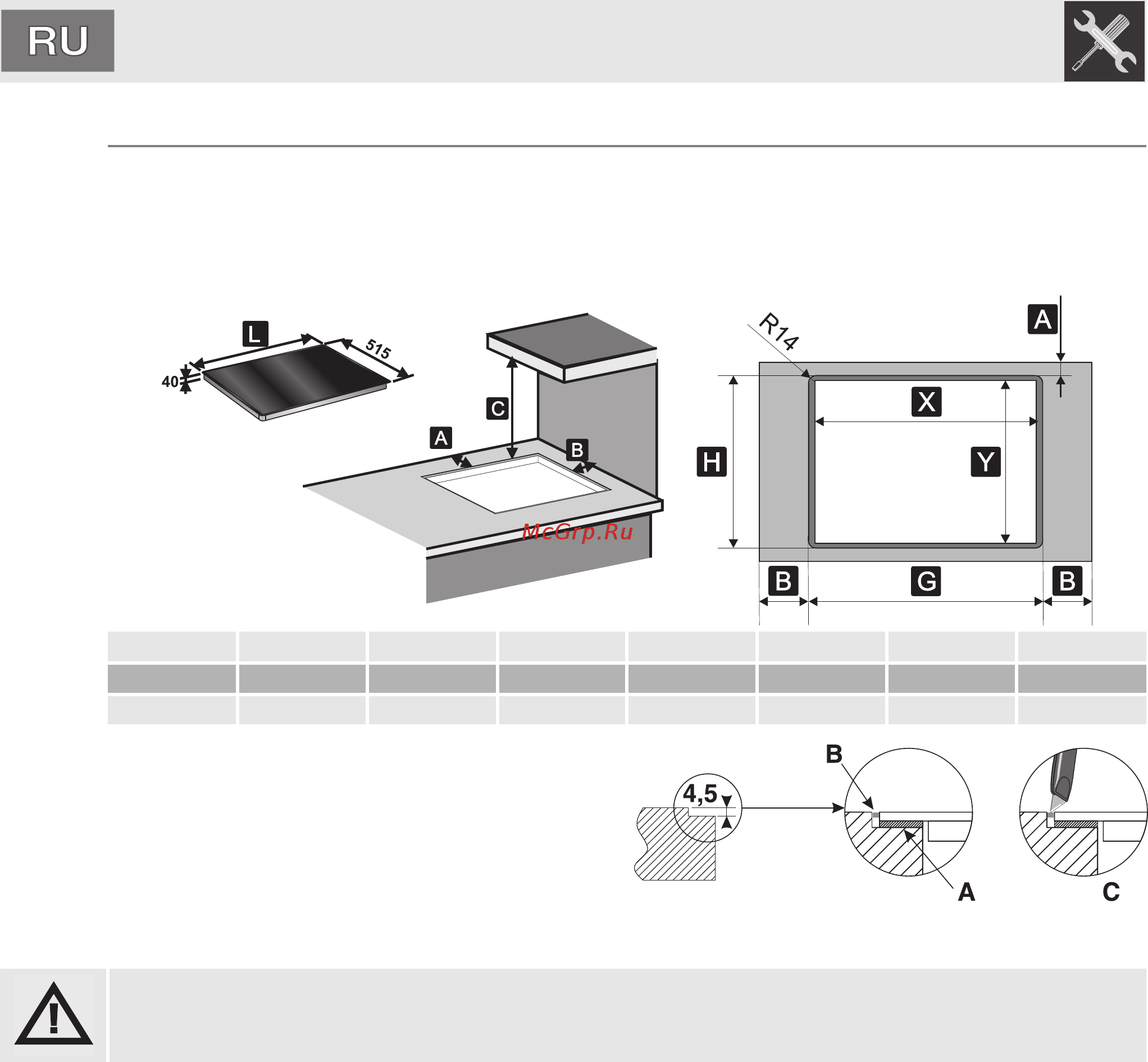

На показанных рисунках предоставлены размеры отреза и дополнительной фрезеровки для
исполнения в отверстии встраивания, в случае, если желаете установить варочную панель по
кромке вдоль столешницы. Размеры отреза и фрезеровки столешницы указываются
ориентировочно и можете ссылаться на них для установки стеклокерамической варочной панели
перед выполнением отрезов.
L (mm) X (mm) Y (mm) G (mm) H (mm) A (mm) B (mm) C (mm)
600 565 490 604 519 50 min. 50 min. 750 min.
770 745 490 774 519 50 min. 50 min. 750 min.
После укладки на стеклянной поверхность
панели самоклеющегося (A) коврика (см. 9.4
Прокладки варочной панели) и после
распределения и соединения поверхности
заполнить изоляционным силиконом края
стенок (B) и очистить в случае переполнения. В
случае необходимости снять стеклянную
поверхность, отрезать силикон специальным
ножичком перед попыткой его удаления (C).
Силикон должен использоваться в достаточном для гарантирования водонепроницаемости
варочной поверхности со столешницей количестве, но не в таком количестве, чтобы закрепить
прибор к столешнице. Для закрепления прибора см.“9.7 Крепление скобами”.
