Мотопомпыбензиновыеидизельные

Стр.5

3.УСТРОЙСТВО И РАБОТА

Мотопомпа состоит из двигателя внутреннего сгорания и насоса (качающего узла).

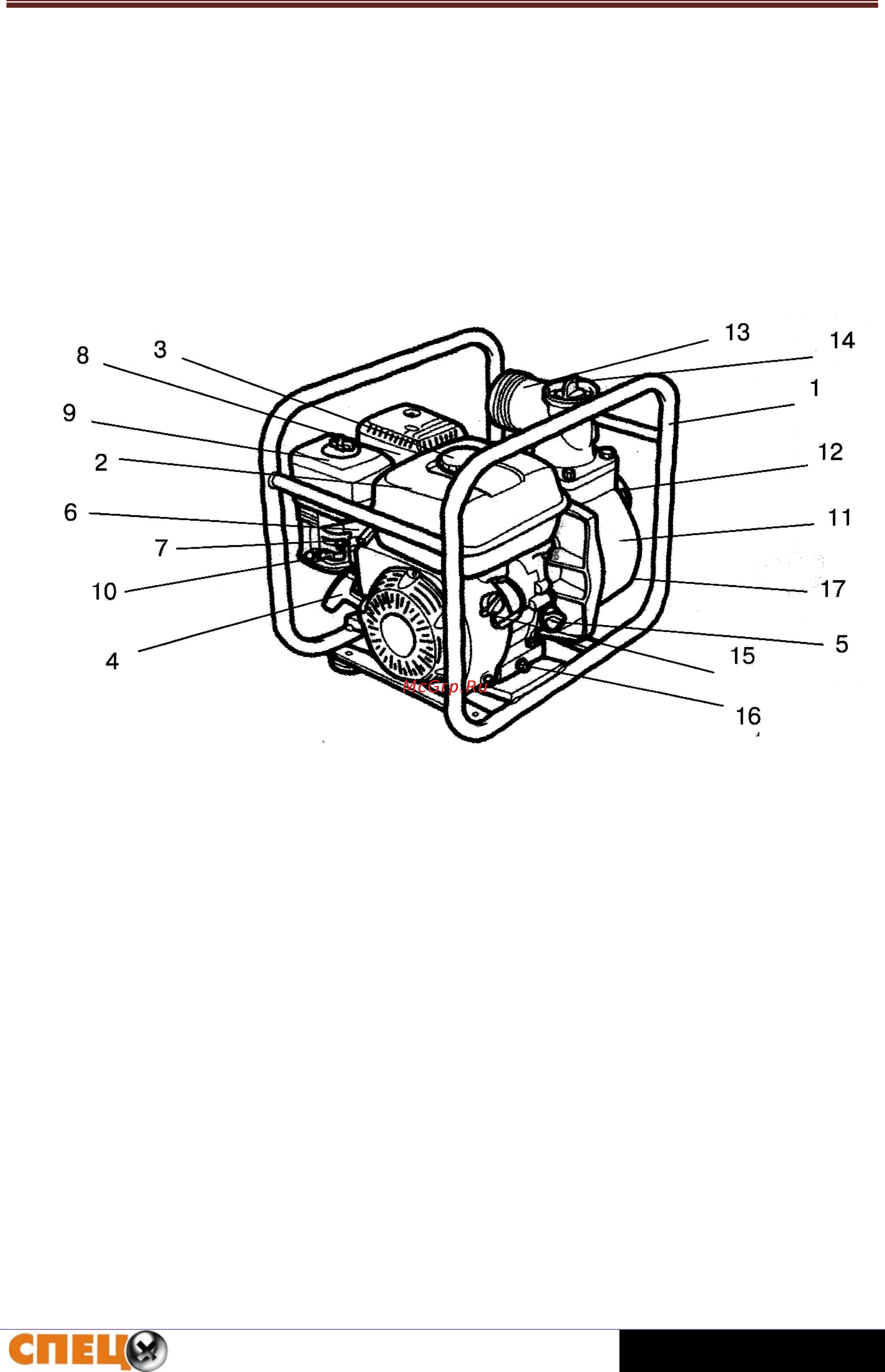

Общий вид мотопомпы представлен на рис.

1. Рама 2. Топливный бак 3. Крышка топливного бака 4. Рукоятка ручного стартера 5.

Пробка залива масла с щупом 6. Рычаг газа 7. Рычаг воздушной заслонки 8. Свеча зажигания

и высоковольтный наконечник (колпачок) 9.Фильтр воздушный 10. Топливный краник 11.

Корпус насоса 12.Патрубок всасывающий 13. Патрубок подающий 14. Пробка для заполнения

водой насоса 15.Выключатель зажигания (включено-выключено) 16. Пробка слива масла из

картера двигателя 17. Пробка слива воды из насоса

3.1. Насос (качающий узел, рис. с деталировкой) включает в себя:

1) Литой алюминиевый корпус 1 с крышкой 2, стянутых между собой винтами 27.

На передней части корпуса имеется фланец для крепления патрубка 5 с обратным клапаном 6

для подсоединения всасывающего трубопровода и пробка 26 для слива воды из насоса.

В верхней части корпуса через прокладку 8 крепится патрубок 7 для подсоединения напорного

рукава. Патрубок имеет заливную горловину для заполнения насоса перед началом работы водой

с пластмассовой пробкой и уплотнением 11.

2) Рабочее колесо-крыльчатка 4 насоса закреплено резьбой с валом двигателя через граверную

шайбу 10. Герметичность обеспечивается силиконовым уплотнением 13. Для формирования

потока внутри корпуса в специальных пазах установлена улитка 3 с уплотнением 18.

3.2. Принцип работы мотопомпы заключается в центробежном эффекте отбрасывания

имеющейся в корпусе воды рабочим колесом 4 внутри корпуса насоса и формировании потока

улиткой 3 в направлении патрубка 7. При этом ближе к оси вращения возникает разряжение,

позволяющее открыть клапан 6 и всасывать воду через патрубок 5. Всасывание начинается

спустя некоторое время после пуска двигателя, в зависимости от высоты всасывания.

Забор и подача воды до помпы и от помпы осуществляется с помощью шлангов, которые

присоединяются непосредственно к насосу через патрубки 14 с помощью хомутов 26. (Шланги в

комплект насоса не входят.)

Рисунок
