Русский - 4

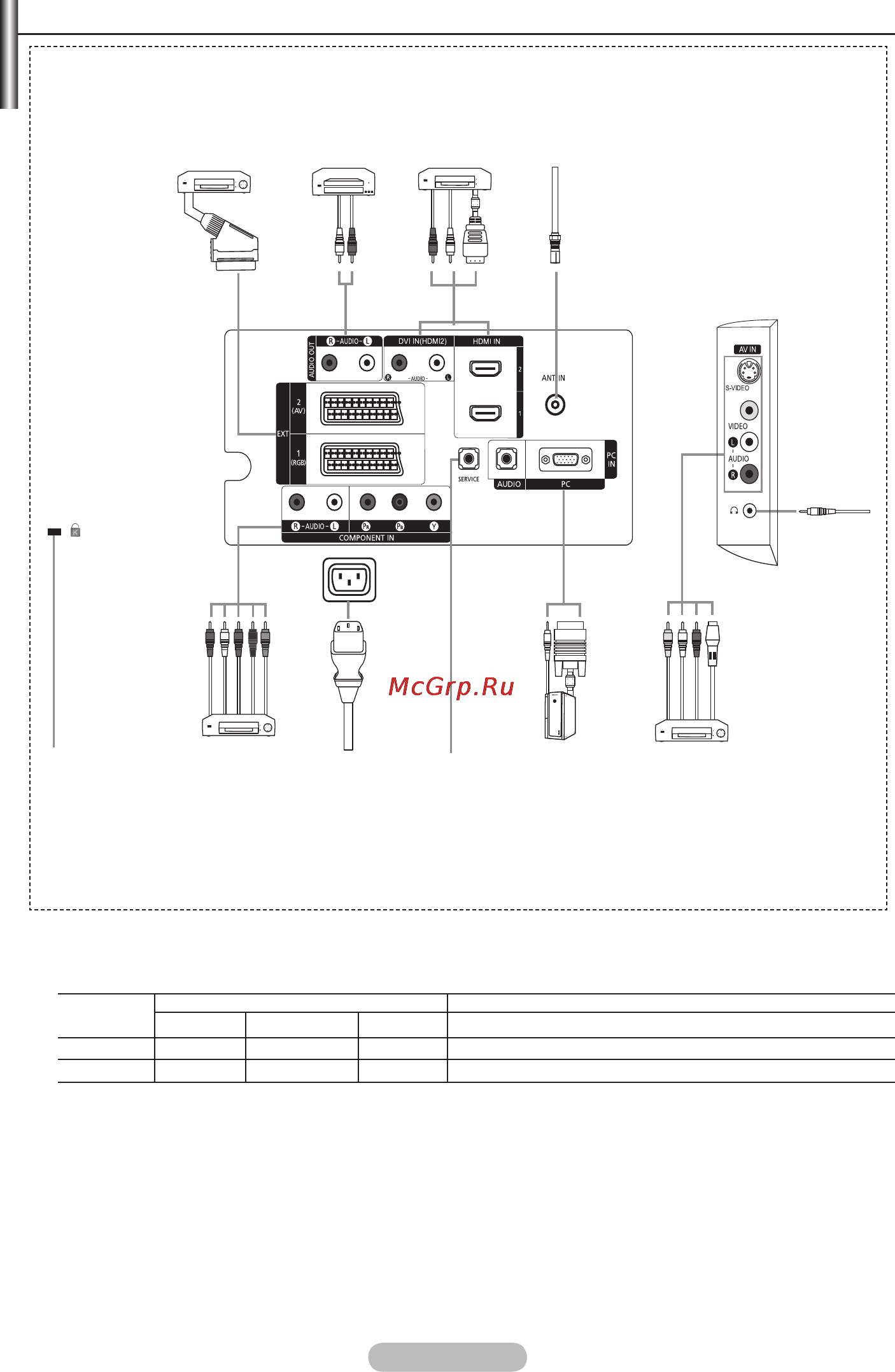

Соединительная панель
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
Подключение декодера кабельного телевидения, видеомагнитофона или проигрывателя DVD-дисков
Разъем
Вход Выход
Видео Аудио (Л/П) RGB Видео + аудио (Л/П)
Внешний 1 O O O
только TV.
Внешний 2 O O Выходной сигнал, который можно выбрать.
Входные и выходные разъемы для внешних устройств, таких как видеомагнитофон, DVD-проигрыватель,
игровая приставка или проигрыватели видеодисков.
➣
➣
-
Разъем для шнура
питания
1 2 3 4
7
8
9
0
5
6
