KRAMER ELECTRONICS, LTD.10

Установка Yarden 4-C

Потолочные громкоговорители закрытого типа крепятся с помощью набора

для установки на потолке (два стопорных кольца и две пары направляю-

щих; направляющие предохраняют громкоговорители от падения в случае

выпадения или разрушения потолочной плиты, так как их концы прикреп-

ляются к потолочной несущей решётке). Убедитесь в том, что плита спо-

собна выдержать вес громкоговорителя. Плиты небольшого размера или

плиты из стекловолокна неспособны выдержать вес громкоговорителя.

В этом случае необходима дополнительная поддержка громкоговорителей.

При установке на гипсокартонный потолок используется одно стопорное

кольцо для укрепления материала потолка.

5.3 установка Yarden 4-C

Чтобы установить потолочные громкоговорители закрытого типа, дейс-

твуйте в следующем порядке:

1. Разместите стопорное кольцо поверх выреза в потолочной плите (с

«потолочной» стороны). Разместите его в вырезе таким образом,

чтобы выступы располагались параллельно краям.

T-channel Grid

Support Ring

Screws

Ceiling Tile

Tile Rails

C-ring

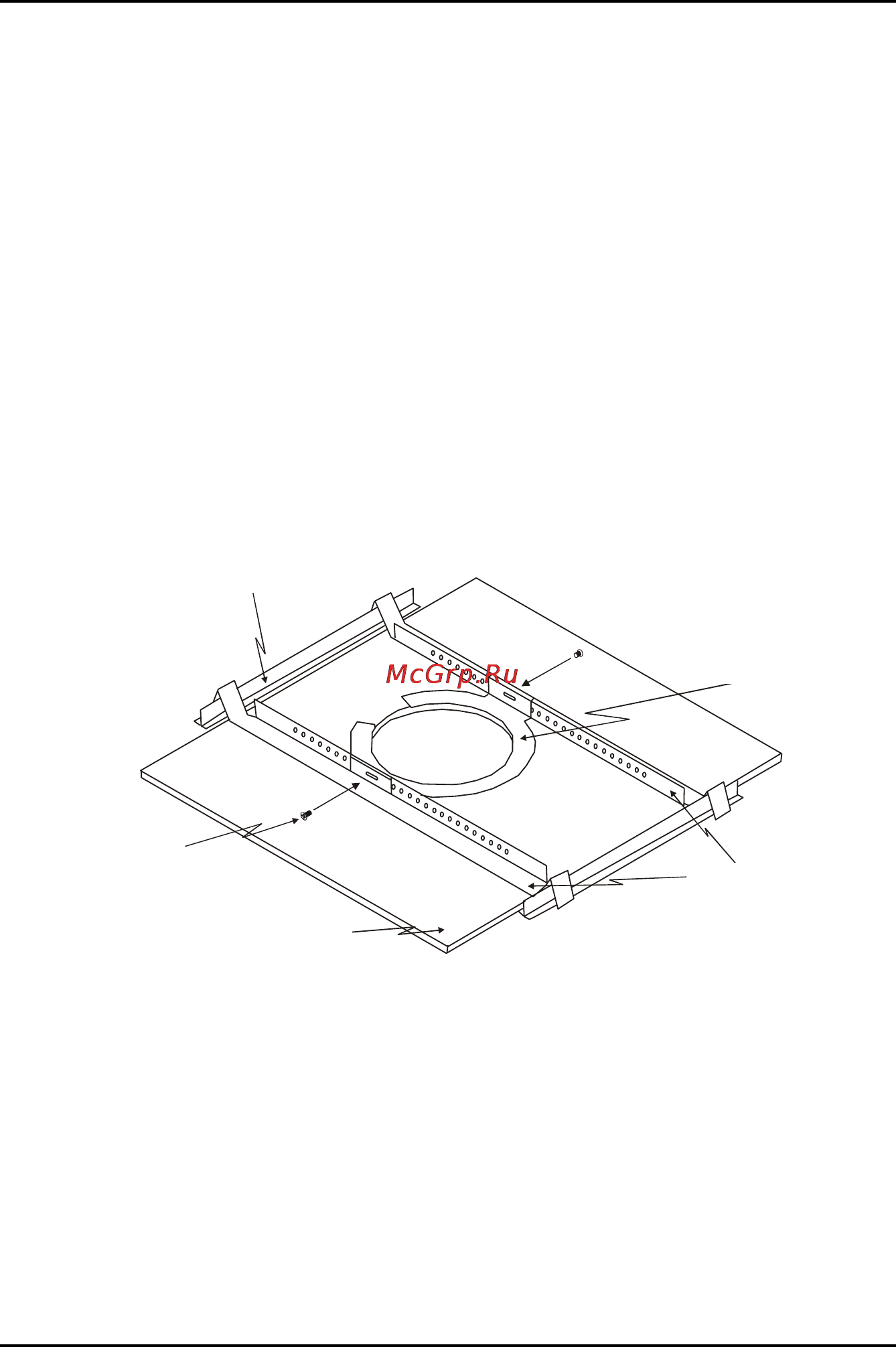

Рис. 4. Установка потолочного громкоговорителя закрытого типа Yarden 4-C

2. Установите в плиту направляющие и закрепите их на двух выступах сто-

порного кольца. Поправьте направляющие таким образом, чтобы их

концы достигали несущей решётки.

3. Вставьте винт в каждый из выступов стопорного кольца, чтобы закре-

пить направляющие.

4. Подсоедините кабели громкоговорителей к соответствующим клем-

мам:

• Клеммы PIN 1 и PIN 2 (соединены друг с другом) являются плюсовыми (+)

• Клеммы PIN 3 и PIN 4 (соединены друг с другом) являются минусовыми (-)

Несущая решётка

Стопорное кольцо

Винты кольца

Направляющие

Потолочная плита

Установка Yarden 4-C
